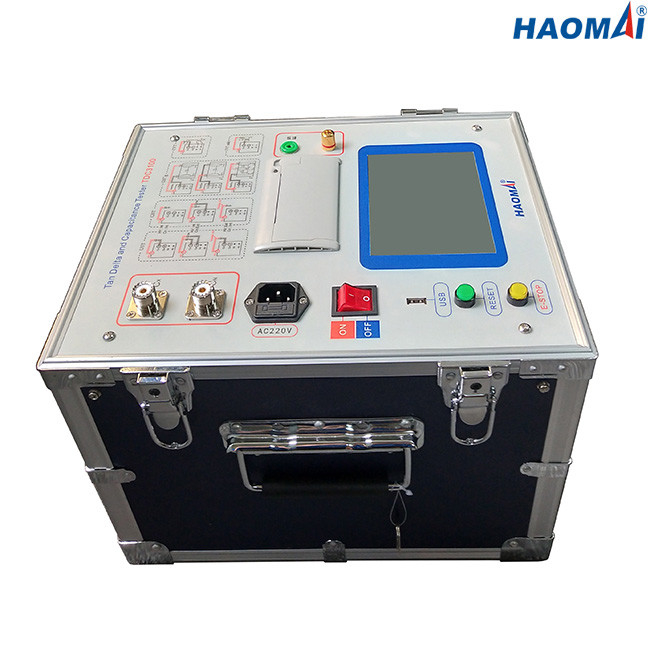

Καθορισμένη εξάρτηση 12kV δοκιμής μετασχηματιστών δύναμης 50,27 λιβρών Tan του δέλτα πολυφασική

Σύστημα δοκιμής παράγοντα ικανότητας και διασκεδασμού

Πρότυπο: TDC3100

Το σύστημα TDC3100 δοκιμής παράγοντα ικανότητας και δύναμης/διασκεδασμού, δηλαδή σύνολο δοκιμής C&DF, είναι το ισχυρό σύστημα δοκιμής για τον όρο μόνωσης του εξοπλισμού υψηλής τάσης με τη μέτρηση της δύναμης/του παράγοντα και της ικανότητας διασκεδασμού.

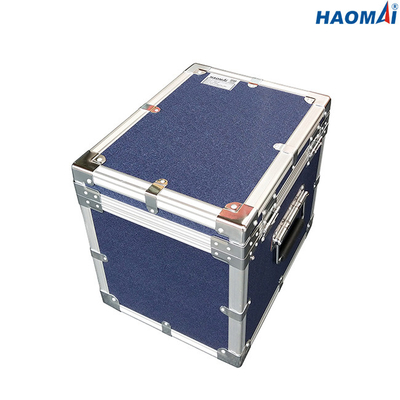

Το σύστημα TDC3100 δοκιμής παράγοντα ικανότητας και δύναμης/διασκεδασμού είναι 22.8kg (50,27 λίβρες), το οποίο το καθιστά εύκολο να μεταφέρει στις εξεταστικές θέσεις. Η οθόνη αφής στην επιτροπή TDC3100 καθιστά τη λειτουργία ευκολότερη και γρηγορότερη.

Κύρια χαρακτηριστικά γνωρίσματα

1)Πρότυπα δοκιμής: IEC60247

2)Επιλέξιμος τρόπος δοκιμής: UST, GST, GSTg

3)10 kV μέτρηση παράγοντα δύναμης μόνωσης/παράγοντα διασκεδασμού (tan∂)

4)Μέτρηση ικανότητας μέχρι 60 nF 12 kV

5)Αναλογία εξέταση CVT διαθέσιμη (κατάλληλος για CVT με την κατηγορία 1,0 ή 3,0 ακρίβειας)

6)Κυκλώματα καταστολής παρέμβασης για τη δοκιμή υπό τους αυστηρούς όρους παρέμβασης ή θορύβου

7)Οθόνη αφής για την εύκολη και γρήγορη λειτουργία

8)Ενσωματωμένος θερμικός εκτυπωτής για την εκτύπωση - έξω αποτελέσματα της δοκιμής άμεσα

Τεχνικά στοιχεία

●Πρότυπα δοκιμής: IEC60247

●Εσωτερική παραγωγή HV: 0.5~12kV

Ακρίβεια παραγωγής: ± (reading×1%)

Ψήφισμα: 100V

Μέγιστο ρεύμα παραγωγής: 200mA

Ικανότητα: 2000VA

●Πηγή ισχύος μόνος-διέγερσης: ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ 0~50V/15A

●Μέτρηση παράγοντα διασκεδασμού (tgδ)

Μέτρηση της σειράς: κανένα όριο

Ακρίβεια: ± (reading×1%+0.040%)

Ψήφισμα: 0,001%

●Μέτρηση ικανότητας (CX)

Μέτρηση της σειράς: 15pF < Cx="">

CX < 60nF="">

CX < 150nF="">

CX < 300nF="">

CX <300nf for="" CVT="" test="">

Ακρίβεια: ± (reading×1%+1.00pF)

Ψήφισμα: 0.001pF (4 έγκυρος ψηφιακός)

●Αναλογία δοκιμή (κατάλληλη CVT για CVT με την κατηγορία 1,0 ή 3,0 ακρίβειας)

Μέτρηση της σειράς: 10~10000

Ακρίβεια: 1%

●Συχνότητα

Ενιαία συχνότητα: 50Hz ή 60Hz

Μεταβλητή συχνότητα: 45Hz/55Hz, 47.5Hz/52.5Hz, 55Hz/65Hz, 57.5Hz/62.5Hz

●Ενσωματωμένος θερμικός εκτυπωτής για την εκτύπωση αποτελεσμάτων της δοκιμής

●Η διεπαφή USB για τα αποτελέσματα της δοκιμής μεταφορτώνει την αποθήκευση

●Αποθήκευση στοιχείων: 200 αποτελέσματα της δοκιμής μπορούν να αποθηκευτούν στον ελεγκτή

●Παροχή ηλεκτρικού ρεύματος: προσαρμοσμένος (εναλλασσόμενο ρεύμα 220V/230V/120V/127V±10%, 1 φάση), 50Hz/60Hz

●Περιβαλλοντική συνθήκη

Θερμοκρασία αποθήκευσης: -20℃~60℃

Λειτουργούσα θερμοκρασία: -10℃~50℃

Υγρασία: <90>

●Διάφορος

Διάσταση του οικοδεσπότη: 350 x270mx270mm (13.78x10.62x10.63 μέσα.)

Βάρος του οικοδεσπότη: 22.8kg (50,27 λίβρες)

●Προσόντα ασφάλειας και EMC

Ασφάλεια: σχεδιασμένος σύμφωνα με iec61010-1

EMC: ελαφρύ βιομηχανικό IEC 61326

Το σύστημα TDC3100 (δοκιμή C&DF καθορισμένη) TDC3100 δοκιμής παράγοντα ικανότητας και δύναμης/διασκεδασμού είναι αξιόπιστο όργανο δοκιμής για τη δοκιμή του παράγοντα διασκεδασμού (tgδ), του παράγοντα δύναμης (PF) και της ικανότητας (CX) των μετασχηματιστών, των διακοπτών, των περιστρεφόμενων μηχανών, των καλωδίων, CVT κ.λπ….
