Δευτεροβάθμιο σύνολο δοκιμής εγχύσεων έξι-φάσης υψηλής τάσης

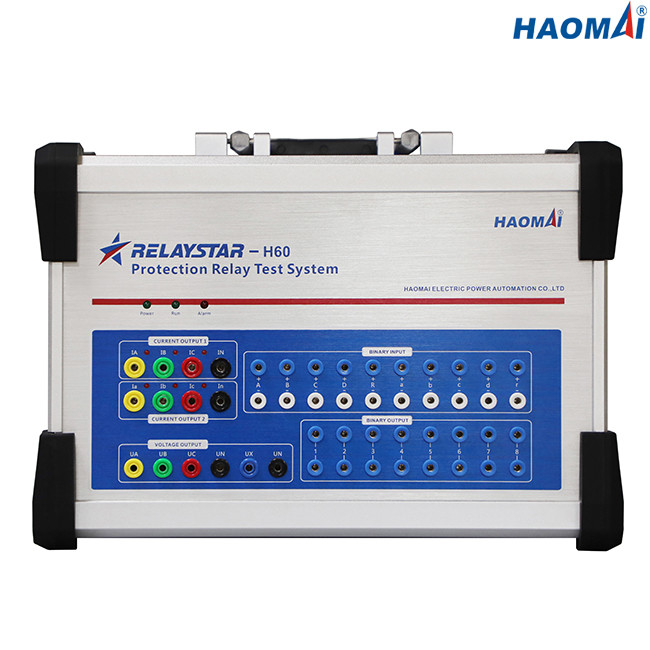

Πρότυπο: Relaystar-H60
Η δευτεροβάθμια δοκιμή καθορισμένο relaystar-H60 εγχύσεων έξι-φάσης υψηλής τάσης είναι η φορητή δοκιμή ηλεκτρονόμων προστασίας που τίθεται για τη δοκιμή ηλεκτρομηχανική, το στερεάς κατάστασης και τους βασισμένους σε μικροεπεξεργαστή ηλεκτρονόμους προστασίας.
Το relaystar-H60 μπορεί τρέχουσα και τετραφασική τάση έξι-φάσης παραγωγής. Κάθε κανάλι παραγωγής είναι ανεξάρτητο, και το μέγεθος ρευμάτων και τάσης, η γωνία φάσης και η συχνότητα μπορούν να ρυθμιστούν ελεύθερα.
Η ακρίβεια παραγωγής εναλλασσόμενου ρεύματος relaystar-H60 είναι πολύ υψηλότερη, μέχρι 0,05%.
Το relaystar-H60 μπορεί να ελεγχθεί και να χρησιμοποιηθεί από το λογισμικό RELAYSTAR που τρέχει σε ένα lap-top με το λειτουργικό σύστημα παραθύρων.
Το relaystar-H60 μπορεί να συγχρονιστεί για να εκτελέσει τη δίπλα δίπλα δοκιμή με τα σύνολα δοκιμής που διατίθενται στους διαφορετικούς υποσταθμούς μέσω του ενσωματωμένου ΠΣΤ του.
Κύρια χαρακτηριστικά γνωρίσματα
1) 6-φάση το ρεύμα (6×32A) + 4 συγχρονίζει την παραγωγή τάσης (4×300V)
2) Υψηλότερη ακρίβεια παραγωγής (≤0.05% για την παραγωγή εναλλασσόμενου ρεύματος)
3) Απ'άκρη σ'άκρη δοκιμή μέσω του ενσωματωμένου ΠΣΤ
4) Ενσωματωμένοι έλεγχος και καταγραφή
5) Δυνατότητα εισαγωγών & εξαγωγής του ΡΙΟ
6) Σε απευθείας σύνδεση διανυσματική επίδειξη
7) Άφθονες δυαδικές εισαγωγές και δυαδικά αποτελέσματα

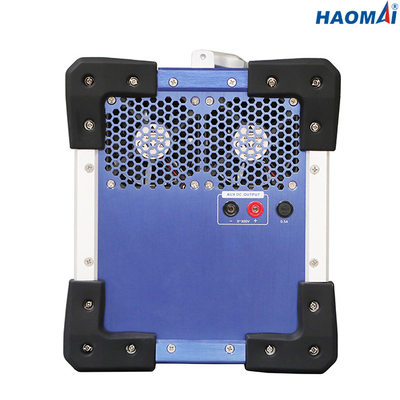

8) Διευθετήσιμη ΣΥΝΕΧΉΣ παραγωγή 0-300V AUX
9) Ισχυρό λογισμικό δοκιμής RELAYSTAR
10) Βελτίωση λογισμικού δωρεάν
Τεχνικά στοιχεία
Τρέχουσα γεννήτρια
| Θέτοντας σειρά |
6-φάση εναλλασσόμενο ρεύμα (λ-ν) |
6x0… 32A |
| 3-phase εναλλασσόμενο ρεύμα (λ-ν) |
3x0… 64A |
| 1-φάση εναλλασσόμενο ρεύμα (ll-LN) |
1x0… 192A |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν) |
6x0… ±15A |
| Δύναμη |
6-φάση εναλλασσόμενο ρεύμα (λ-ν) |
6x240VA σε 32A |
| 3-phase εναλλασσόμενο ρεύμα (λ-ν) |
3x400VA σε 64A |
| 1-φάση εναλλασσόμενο ρεύμα (ll-LN) |
1x750VA σε 192A |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν) |
6x240VA σε 15A |
| Ακρίβεια |
Εναλλασσόμενο ρεύμα: ±2.5mA (≤0.5A), ≤0.05% (0.5~32A) |
| Συνεχές ρεύμα: ≤0.1% |
| Ψήφισμα |
1mA |
Γεννήτρια τάσης
| Θέτοντας σειρά |
4-φάση εναλλασσόμενο ρεύμα (λ-ν) |
4x0… 300V |
| 1-φάση εναλλασσόμενο ρεύμα (λ-λ) |
1x0… 600V |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν) |
4x0… ±300V |
| Δύναμη |
4-φάση εναλλασσόμενο ρεύμα (λ-ν) |
4x80VA σε 300V |
| 1-φάση εναλλασσόμενο ρεύμα (λ-λ) |
1x160VA σε 600V |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν) |
4x80VA σε 300V |
| Ακρίβεια |
Εναλλασσόμενο ρεύμα: ±5mV (≤5V), ≤0.05% (5~300V) |
| Συνεχές ρεύμα: ≤0.1% |
| Ψήφισμα |
1mV |
Βοηθητικός ΣΥΝΕΧΗΣ ανεφοδιασμός
| Σειρά τάσης |
0-300V |
| Ακρίβεια παραγωγής |
≤0.5% |
| Δύναμη |
max.160VA |
Δυαδικές εισαγωγές
| Αριθμός |
10 |
| Χαρακτηριστικά εισαγωγής |
μη απασχόλησης επαφή ή πιθανός-ελεύθερη επαφή |
| Χαρακτηριστικά κατώτατων ορίων |
«0»: 0-6V «1»: 11V-250V |
| Μέγιστο που μετρά το χρόνο |
999999.999s |
| Χρονική ακρίβεια |
≤0.1ms |
| Χρονικό ψήφισμα |
0.1ms |
Δυαδικά αποτελέσματα
| Αριθμός |
8 |
| Τύπος |
μη απασχόλησης επαφή |
| Ικανότητα σπασιμάτων |
250VAC/0.5A, 250VDC/0.2A |
ΣΥΝΕΧΗΣ τάση που μετρά την εισαγωγή
| Μέτρηση της σειράς |
0… ±10 Β |
| Ακρίβεια |
λάθος < 0="">
|
ΣΥΝΕΧΕΣ ρεύμα που μετρά την εισαγωγή
| Μέτρηση της σειράς |
0… ±20 μΑ |
| Ακρίβεια |
λάθος < 0="">
|
Ενσωματωμένοι έλεγχος και καταγραφή
| Έλεγχος |
6-φάση ρεύμα και 4 αποτελέσματα τάσης φάσης |
| Καταγραφή |
αναλογικά αποτελέσματα |
| Τρόπος |
πραγματικός - ο χρονικός έλεγχος, καμία εξωτερική καλωδίωση απαιτείται |
| Μήκος καταγραφής |
απεριόριστος (μέχρι την εσωτερική μνήμη είναι πλήρης) |
Γενικές γεννήτριες
| Συχνότητα |
σειρά: 0~1200Hz |
| ακρίβεια:<1mhz>
|
| ψήφισμα: 0.001Hz |
| Φάση |
σειρά: -360° ~+360° |
| ακρίβεια: 0.1° |
| ψήφισμα: 0. 1° |
| Αρμονικός |
διαταγή superposition: 2~24 φορές |
| διαστρέβλωση: ≤0.5% |
Παροχή ηλεκτρικού ρεύματος
| Ονομαστική τάση εισαγωγής |
AC220V/230V±10%, 1 φάση |
| Ονομαστική συχνότητα |
50/60 Hz |
| Εκτιμημένο ρεύμα |
10A σε 230V |
| Σύνδεση |
τυποποιημένη υποδοχή εναλλασσόμενου ρεύματος (IEC 60320) |
Διάφορος
| Βάρος |
14.8kg (32,63 λίβρες) |
| Διαστάσεις (W Χ Χ Χ Δ, χωρίς λαβή) |
392x272x237mm (15.43x10.71x9.33 μέσα) |
| Λιμένας σύνδεσης |

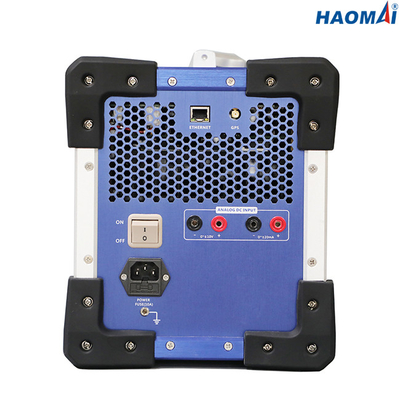

1 λιμένας Ethernet |
Περιβαλλοντικές συνθήκες
| Θερμοκρασία λειτουργίας |
0… +50 °C (+32… +122 °F) |
| Θερμοκρασία αποθήκευσης |
-25… +70 °C (- 13… +158 °F) |
| Σειρά υγρασίας |
σχετική υγρασία 5… 95%, non-condensing |
| Δόνηση |
IEC 60068-2-6 (20m/s2 σε 10… 150 Hz) |
Το relaystar-H60 είναι δευτεροβάθμια δοκιμή εγχύσεων έξι-φάσης που τίθεται για τη δοκιμή ηλεκτρομηχανική, το στερεάς κατάστασης και τους βασισμένους σε μικροεπεξεργαστή ηλεκτρονόμους προστασίας.
