IEEE C57.12.90 αναλογία μετρητής στροφών μετασχηματιστών

Αναλογία μετρητής στροφών μετασχηματιστών

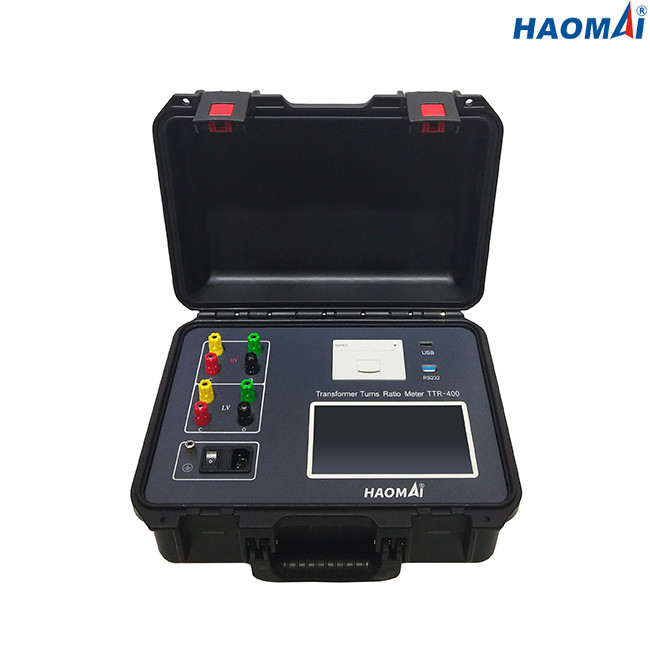

Πρότυπο: Ttr-400

Η αναλογία μετρητής ttr-400 στροφών μετασχηματιστών έχει ως σκοπό να μετρήσει την αναλογία τάσης και γυρίζει την αναλογία της φάσης καψαλισμάτων ή των τριφασικών μετασχηματιστών διανομής ή των μετασχηματιστών ισχύος σε έναν υποσταθμό ή ένα περιβάλλον κατασκευής σύμφωνα με το τυποποιημένο IEC 60076 δοκιμής και IEEE C57.12.90.

Κύρια χαρακτηριστικά γνωρίσματα

●Αναλογία στροφών μέτρων, αναλογία τάσης, μετατόπιση φάσης

●Μεταβλητή τάση δοκιμής: 0~160V

●Αυτόματος προσδιορισμός σύνδεσης τυλίγματος και διανυσματική δοκιμή ομάδας

●7» οθόνη αφής για την εύκολη λειτουργία

●Απλοϊκό ενδιάμεσο με τον χρήστη για τη γρήγορη οργάνωση δοκιμής

●Εκτός από τα αποτελέσματα της δοκιμής επί του σκάφους

●Μεταφορτώστε τα αποτελέσματα της δοκιμής μέσω της διεπαφής USB

●Τυπώστε τα αποτελέσματα της δοκιμής μέσω του ενσωματωμένου εκτυπωτή

●Υιοθετήστε την τριφασική παροχή ηλεκτρικού ρεύματος αναστροφέων ακρίβειας για την ακριβέστερη μέτρηση

●Έχει την αντίστροφη προστασία σύνδεσης υψηλής και χαμηλής τάσης και την προστασία βραχυκυκλώματος μετασχηματιστών interturn

●Παρεχόμενος σε μια συμπαγή και τραχιά περίπτωση για τη φορητότητα

Τεχνικά στοιχεία

◇Πρότυπα δοκιμής: IEC60076 ΚΑΙ IEEE C57.12.90

◇Αναλογία μέτρηση

σειρά: 0.9-10000

ακρίβεια: ±0.1% @ 0.9-500

                 ±0.2% @ 501-2000

                 ±0.5% @ 2001-10000

◇Μέτρηση γωνίας φάσης

σειρά: ±180°

ακρίβεια: ±0.1°

ψήφισμα: 0.01°

◇Τάση δοκιμής: 0~160V

◇Εσωτερική αποθήκευση στοιχείων: μέχρι 1000 σύνολα στοιχείων

◇Ενσωματωμένος εκτυπωτής για τα αποτελέσματα της δοκιμής εκτύπωσης άμεσα

◇Παροχή ηλεκτρικού ρεύματος: AC220V/230V±10%, 50Hz/60Hz

◇Διάσταση: 360x290x170mm (14.17x11.42x6.69 μέσα)

◇Βάρος: 5.9kg (13,01 λίβρες)

◇Περιβαλλοντικές συνθήκες

θερμοκρασία αποθήκευσης: -20℃~60℃

υγρασία: <90>

λειτουργούσα θερμοκρασία: -10℃~50℃

◇Προσόντα ασφάλειας και EMC

Ασφάλεια: σχεδιασμένος σύμφωνα με iec61010-1

EMC: ελαφρύ βιομηχανικό IEC 61326

Η αναλογία μετρητής ttr-400 στροφών μετασχηματιστών είναι ισχυρό εργαλείο για την αναλογία τάσης και γυρίζει την αναλογία των μετασχηματιστών ισχύος.

Η αναλογία μετρητής ttr-400 στροφών μετασχηματιστών είναι επίσης βαθμολογημένη στο εργαστήριο τρίτων που αναγνωρίζεται κάτω από ISO/IEC 17025.

Η έκθεση βαθμολόγησης παρουσιάζεται όπως κατωτέρω.
