Name: Διπλή λειτουργίας εξάρτηση δοκιμής εγχύσεων τρόπου δευτεροβάθμια για τον ηλεκτρονόμο 40A 150V προστασίας
Brand: HAOMAI
SKU: Relaystar-1600

Αρχική Σελίδα Προϊόντα Δευτεροβάθμιο σύνολο δοκιμής εγχύσεων

Διπλή λειτουργίας εξάρτηση δοκιμής εγχύσεων τρόπου δευτεροβάθμια για τον ηλεκτρονόμο 40A 150V προστασίας

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	HAOMAI
Πιστοποίηση:	ISO9001:2015, Type Test Report, Calibration Report
Αριθμό μοντέλου:	Relaystar-1600

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1 σύνολο
Τιμή:	negotiation
Συσκευασία λεπτομέρειες:	Περίπτωση μεταφορών + περίπτωση κοντραπλακέ
Χρόνος παράδοσης:	5-10 εργάσιμες ημέρες
Όροι πληρωμής:	T/T
Δυνατότητα προσφοράς:	400 σύνολα το μήνα

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Όνομα προϊόντων:	Σύνολο δοκιμής ηλεκτρονόμων προστασίας, εξάρτηση δοκιμής ηλεκτρονόμων, σύστημα δοκιμής ηλεκτρονόμων	Τρέχουσα παραγωγή:	6x0… 40A
Παραγωγή τάσης:	6x0… 150V	Ακρίβεια παραγωγής:	≤0.1% για την παραγωγή εναλλασσόμενου ρεύματος
Μέγιστη δύναμη παραγωγής:	1x1000VA σε 240A	Λειτουργία:	τοπικός τρόπος + τρόπος PC
Υψηλό φως:	Διπλή εξάρτηση δοκιμής εγχύσεων λειτουργίας δευτεροβάθμια , 40A δευτεροβάθμια εξάρτηση δοκιμής εγχύσεων , 150V δευτεροβάθμια δοκιμή εγχύσεων για τον ηλεκτρονόμο προστασίας

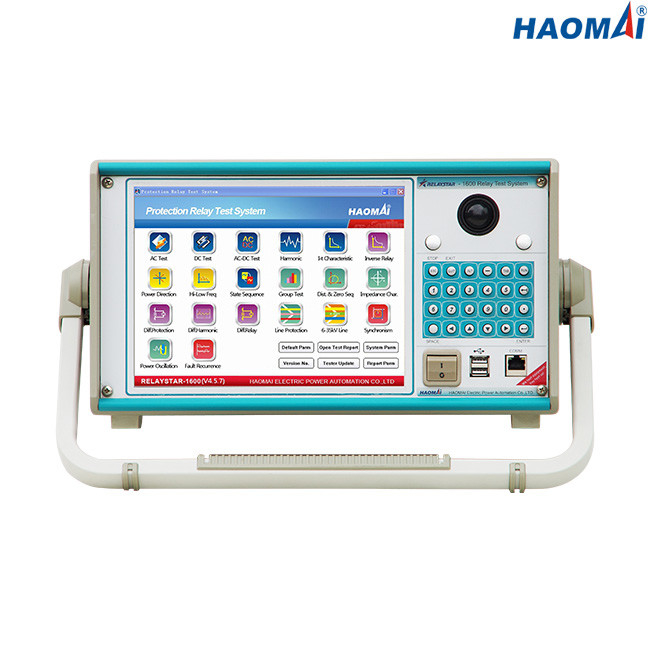

Πολυσύνθετο σύνολο δοκιμής εγχύσεων έξι-φάσης δευτεροβάθμιο

Πρότυπο: Relaystar-1600

Η έξι-φάση που η δευτεροβάθμια δοκιμή εγχύσεων έθεσε relaystar-1600 είναι πολυσύνθετη δοκιμή που τίθεται με 6 τρέχοντα κανάλια παραγωγής (6x0… 40A) και 6 κανάλια παραγωγής τάσης (6x0… 150V), που έχει προορίζεται πρώτιστα για τη δευτεροβάθμια δοκιμή των ηλεκτρονόμων προστασίας. Ουσιαστικά όλοι οι τύποι ηλεκτρονόμων προστασίας μπορούν να εξεταστούν, όπως ηλεκτρομηχανικός, το στερεάς κατάστασης και οι βασισμένοι σε μικροεπεξεργαστή ηλεκτρονόμοι προστασίας.

Η πολυσύνθετη έξι-φάση που η δευτεροβάθμια δοκιμή εγχύσεων έθεσε relaystar-1600 έχει τη δυνατότητα που ελέγχεται με το χέρι από το ενσωματωμένο βιομηχανικό PC και την πλήρη οθόνη χρώματος TFT LCD, η οποία επιτρέπει στο χρήστη για να εκτελέσει το εγχειρίδιο, την κατάσταση και τη δυναμική δοκιμή γρήγορα και εύκολα, καθώς επίσης και τη χρησιμοποίηση των ενσωματωμένων προετοιμασμένων ενοτήτων δοκιμής για τους περισσότερους δημοφιλείς ηλεκτρονόμους.

Η πολυσύνθετη έξι-φάση που η δευτεροβάθμια δοκιμή εγχύσεων έθεσε relaystar-1600 μπορεί να συγχρονιστεί για να εκτελέσει τη δίπλα δίπλα δοκιμή με τα σύνολα δοκιμής που διατίθενται στους διαφορετικούς υποσταθμούς μέσω του ενσωματωμένου ΠΣΤ της.

Κύρια χαρακτηριστικά γνωρίσματα

1) 6-φάση το ρεύμα (6×40A) + 6 συγχρονίζει τα αποτελέσματα τάσης (6×150V)

2) Ενσωματωμένο βιομηχανικό PC με την οθόνη 10,4 ίντσας LCD

3) Και τοπική εξέταση και μακρινή δοκιμή PC διαθέσιμες

4) Παραγωγή 1x1000VA υψηλής δύναμης σε 240A

5) Ενσωματωμένο κυματοειδές που ελέγχει και που καταγράφει

6) Εκτελέστε απ'άκρη σ'άκρη τη δοκιμή μέσω του ενσωματωμένου ΠΣΤ

7) ΣΥΝΕΧΗΣ παραγωγή Aux

8) Πλήρες λειτουργικό λογισμικό δοκιμής RELAYSTAR

9) Δυνατότητα εισαγωγών & εξαγωγής του ΡΙΟ

10) Αυτόματη δημιουργία εκθέσεων δοκιμής

Τεχνικά στοιχεία

Τρέχουσα γεννήτρια

Θέτοντας σειρά	6-φάση εναλλασσόμενο ρεύμα (λ-ν)	6x0… 40A
	3-phase εναλλασσόμενο ρεύμα (λ-ν)	3x0… 80A
	1-φάση εναλλασσόμενο ρεύμα (ll-LN)	1x0… 240A
	ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν)	6x0… ±20 Α
Δύναμη	6-φάση εναλλασσόμενο ρεύμα (λ-ν)	6x300VA σε 40A
	3-phase εναλλασσόμενο ρεύμα (λ-ν)	3x450VA σε 80A
	1-φάση εναλλασσόμενο ρεύμα (ll-LN)	1x1000VA σε 240A
	ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν)	6x120VA σε 20A
Ακρίβεια	Εναλλασσόμενο ρεύμα: ±1mA (≤0.2A), ≤0.1% (0.2~40A)
Ακρίβεια	Συνεχές ρεύμα: ±5mA (0.2~0.5A), ≤0.2% (0.5~20A)
Ψήφισμα	1mA

Γεννήτρια τάσης

Θέτοντας σειρά	6-φάση εναλλασσόμενο ρεύμα (λ-ν)	6x0… 150V
	3-phase εναλλασσόμενο ρεύμα (λ-ν)	3x0… 300V
	ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν)	6x0… ±175V
Δύναμη	6-φάση εναλλασσόμενο ρεύμα (λ-ν)	6x80VA σε 150V
	3-phase εναλλασσόμενο ρεύμα (λ-ν)	3x100VA σε 300V
	ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν)	6x80VA σε 175V
Ακρίβεια	Εναλλασσόμενο ρεύμα: ±2mV (0.2~2V), ≤0.1% (2~150V)
	Συνεχές ρεύμα: ±10mV (0.5~5V), ≤0.2% (5~175V)
Ψήφισμα	1mV

Βοηθητικός ΣΥΝΕΧΗΣ ανεφοδιασμός

Σειρά τάσης	110V/220V (max.1.5A)
Δύναμη	max.165VA/330VA

Δυαδικές εισαγωγές

Αριθμός	10
Χαρακτηριστικά εισαγωγής	μη απασχόλησης επαφή ή πιθανός-ελεύθερη επαφή
Χαρακτηριστικά κατώτατων ορίων	«0»: 0~6V «1»: 12V~250V
Μέγιστο που μετρά το χρόνο	999999.999s
Χρονική ακρίβεια	±1ms
Χρονικό ψήφισμα	1ms

Δυαδικά αποτελέσματα

Αριθμός	8
Τύπος	μη απασχόλησης επαφή
Ικανότητα σπασιμάτων	250VAC/0.5A, 250VDC/0.2A

Ενσωματωμένοι έλεγχος και καταγραφή

Έλεγχος	ρεύματα και αποτελέσματα τάσης
Καταγραφή	αναλογικά αποτελέσματα, δυαδικές εισαγωγές/θέση αποτελεσμάτων
Τρόπος	πραγματικός - ο χρονικός έλεγχος, καμία εξωτερική καλωδίωση απαιτείται
Μήκος καταγραφής	απεριόριστος (μέχρι την εσωτερική μνήμη είναι πλήρης)

Γενικές γεννήτριες

Συχνότητα	σειρά: 0~1200Hz
	ακρίβεια:<1mhz>
	ψήφισμα: 0.001Hz
Φάση	σειρά: -360° ~+360°
	ακρίβεια: 0.1°
	ψήφισμα: 0.01°
Αρμονικός	διαταγή superposition: 2~24 φορές
Αρμονικός	διαστρέβλωση: ≤0.5%

Παροχή ηλεκτρικού ρεύματος

Ονομαστική τάση εισαγωγής	προσαρμοσμένος (εναλλασσόμενο ρεύμα 220V/230V/120V±10%, 1 φάση)
Ονομαστική συχνότητα	50/60 Hz
Εκτιμημένο ρεύμα	10A σε 230V/12A σε 115V
Σύνδεση	τυποποιημένη υποδοχή εναλλασσόμενου ρεύματος (IEC 60320)

Περιβαλλοντικές συνθήκες

Θερμοκρασία λειτουργίας	0… +50 °C (+32… +122 °F)
Θερμοκρασία αποθήκευσης	-25… +70 °C (- 13… +158 °F)
Σειρά υγρασίας	σχετική υγρασία 5… 95%, non-condensing
Δόνηση	IEC 60068-2-6 (20m/s2 σε 10… 150 Hz)

Διάφορος

Βάρος	18kg (39,68 λίβρες)
Διαστάσεις (W Χ Χ Χ Δ, χωρίς λαβή)	420×360×210mm (16.54x14.17x8.27 μέσα)
Λιμένας σύνδεσης	2 λιμένες USB2.0, 1 λιμένας Ethernet

Η πολυσύνθετη έξι-φάση που η δευτεροβάθμια δοκιμή εγχύσεων έθεσε relaystar-1600 είναι το φορητό και αξιόπιστο εργαλείο για τους ηλεκτρονόμους προστασίας στους υποσταθμούς.
