Καθολικό δευτεροβάθμιο σύνολο δοκιμής εγχύσεων

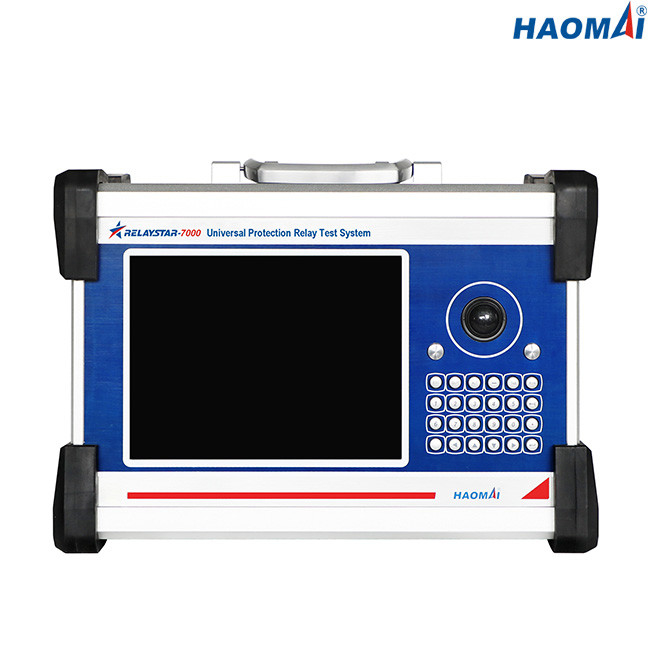

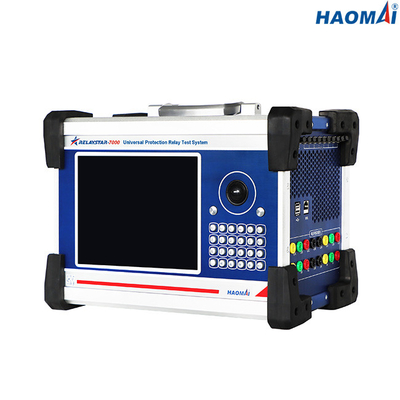

Πρότυπο: Relaystar-7000
Τα relaystar-7000 είναι πολυφασικό δευτεροβάθμιο σύνολο δοκιμής εγχύσεων, το οποίο μπορεί παραγωγή 6 ρεύμα καναλιών και τάση 6 καναλιών για τη δοκιμή ηλεκτρομηχανική, το στερεάς κατάστασης και τους βασισμένους σε μικροεπεξεργαστή προστατευτικούς ηλεκτρονόμους.
Η διεπαφή IEC61850 για relaystar-7000 απαιτείται για τη δοκιμή ηλεκτρονόμων με το ethernet-βασισμένο πρωτόκολλο επικοινωνίας υποσταθμών.
Η ενσωματωμένη ενότητα συγχρονιστών ΠΣΤ επιτρέπει συγχρονίζει την έναρξη δοκιμής δύο μονάδων relaystar-7000.
Κύρια χαρακτηριστικά γνωρίσματα
1) Δοκιμή όλων των ειδών ηλεκτρονόμων προστασίας: ηλεκτρομηχανικός, στερεάς κατάστασης, βασισμένοι σε μικροεπεξεργαστή αριθμητικός και IEC61850
2) Χειρωνακτικός έλεγχος με την επίδειξη χρώματος
3) Ταυτόχρονα διαθέσιμος: ρεύμα 6 καναλιών και τάση 6 καναλιών
4) Υψηλής τάσης αποτελέσματα: 6 X 30 Α, 3 X 60 Α, 1 X 180 Α
5) IEC61850 διεπαφή πρωτοκόλλου
6) Διεπαφή USB και Ethernet
7) Απ'άκρη σ'άκρη δοκιμή με το ΠΣΤ ή το irig-β
8) Υψηλότερες ποιότητα, ασφάλεια και αξιοπιστία
Τεχνικά στοιχεία
Γενικά αποτελέσματα ρευμάτων και τάσης
| Τρέχουσα γεννήτρια |
Θέτοντας σειρά |
6-φάση εναλλασσόμενο ρεύμα (λ-ν): 6x0… 30A |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν): 6x0… ±10 Α |
| Δύναμη |
6-φάση εναλλασσόμενο ρεύμα (λ-ν): 6x450VA σε 30A |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν): 6x120VA σε 10A |
| Ακρίβεια |
Εναλλασσόμενο ρεύμα: ±1mA (≤0.2A), ≤0.1% (0.2~30A) |
| Συνεχές ρεύμα: ±5mA (0.2~0.5A), ≤0.2% (0.5~10A) |
| Ψήφισμα |
1mA |
| Γεννήτρια τάσης |
Θέτοντας σειρά |
6-φάση εναλλασσόμενο ρεύμα (λ-ν): 6x0… 150V |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν): 6x0… ±160V |
| Δύναμη |
6-φάση εναλλασσόμενο ρεύμα (λ-ν): 6x80VA σε 150V |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν): 6x80VA σε 160V |
| Ακρίβεια |
Εναλλασσόμενο ρεύμα: ±2mV (0.2~2V), ≤0.1% (2~150V) |
| Συνεχές ρεύμα: ±10mV (0.5~5V), ≤0.2% (5~160V) |
| Ψήφισμα |
1mV |
| Γενικές γεννήτριες |
Συχνότητα |
σειρά: 0~1200Hz |
| ακρίβεια:<1mhz>
|
| ψήφισμα: 0.001Hz |
| Φάση |
σειρά: -360° ~+360° |
| ακρίβεια: 0.1° |
| ψήφισμα: 0.01° |
| Αρμονικός |
διαταγή superposition: 2~24 φορές |
| διαστρέβλωση: ≤0.5% |
Διεπαφές επικοινωνίας Ethernet
| Τρόπος |
10/100Base-TX (10/100Mbit, στρίβω-ζευγάρι, αυτόματος-διασταύρωση) |
| Αριθμός λιμένα |
2 |
| Τύπος διεπαφής |
RJ45 |
| Ένδειξη θέσης |
Φω'τα οδηγήσεων |
Διεπαφές επικοινωνίας οπτικής ίνας
| Τρόπος |
100Base-FX (100Mbit, οπτική ίνα, σύνολο - ντούμπλεξ) |
| Αριθμός λιμένα |
8 |
| Τύπος διεπαφής |
LC |
| Τύπος ινών |
62.5/125μm (πολλαπλού τρόπου ίνα) |
| Μήκος κύματος |
1310nm |
| Απόσταση μετάδοσης |
>1km |
| Ένδειξη θέσης |
Φω'τα οδηγήσεων |
FT3 διεπαφές
| Αριθμός λιμένα |
9 (8 για τη διαβίβαση, 1 για τη λήψη) |
| Τύπος διεπαφής |
ST |
| Τύπος ινών |
62.5/125μm (πολλαπλού τρόπου ίνα) |
| Μήκος κύματος |
850nm |
Δυαδικές εισαγωγές
| Αριθμός |
8 |
| Τύπος |
πιθανός-ελεύθερη επαφή ή μη απασχόλησης επαφή (αυτόματος προσδιορισμός) |
| Χαρακτηριστικά κατώτατων ορίων |
«0»: 0~6V «1»: 12V~250V |
Δυαδικά αποτελέσματα
| Αριθμός |
4 |
| Τύπος |
μη απασχόλησης επαφή |
| Ικανότητα σπασιμάτων |
250VAC/0.5A 250VDC/0.2A |
Ενσωματωμένοι έλεγχος και καταγραφή
| Έλεγχος |
ρεύματα και αποτελέσματα τάσης |
| Καταγραφή |
αναλογικά αποτελέσματα, δυαδικές εισαγωγές/θέση αποτελεσμάτων |
| Τρόπος |
πραγματικός - ο χρονικός έλεγχος, καμία εξωτερική καλωδίωση απαιτείται |
| Μήκος καταγραφής |
απεριόριστος (μέχρι την εσωτερική μνήμη είναι πλήρης) |
Παροχή ηλεκτρικού ρεύματος
| Ονομαστική τάση εισαγωγής |
προσαρμοσμένος (AC230V/120V±10%, 1 φάση) |
| Ονομαστική συχνότητα |
50/60 Hz |
| Εκτιμημένο ρεύμα |
10A σε 230V/12A σε 120V |
| Σύνδεση |
Τυποποιημένη υποδοχή εναλλασσόμενου ρεύματος (IEC 60320) |
Περιβαλλοντικές συνθήκες
| Θερμοκρασία λειτουργίας |
0… +50 °C (+32… +122 °F) |
| Θερμοκρασία αποθήκευσης |
-25… +70 °C (- 13… +158 °F) |
| Σειρά υγρασίας |
σχετική υγρασία 5… 95%, non-condensing |
| Δόνηση |
IEC 60068-2-6 (20m/s2 σε 10… 150 Hz) |
Διάφορος
| Βάρος |
19.5kg (42,99 λίβρες) |
| Διαστάσεις (W Χ Χ Χ Δ, χωρίς λαβή) |
405×295×250mm (15.94x11.61x9.84 μέσα) |
Η καθολική δευτεροβάθμια δοκιμή εγχύσεων έθεσε relaystar-7000 είναι η προτιμημένη επιλογή για τους μηχανικούς δοκιμής σε περιπτώσεις όπου αριθμητικά και βασισμένα στην επικοινωνία προστασία και IEDs.
Προσομοίωση ΧΉΝΩΝ IEC 61850 relaystar-7000A: χαρτογράφηση των δυαδικών αποτελεσμάτων στις ιδιότητες στοιχείων στα δημοσιευμένα μηνύματα ΧΗΝΩΝ.
Η καθολική δευτεροβάθμια δοκιμή καθορισμένο relaystar-7000A εγχύσεων μπορεί να δημοσιεύσει τις επιλεγείσες τιμές IEC 61850 σύμφωνα με τη «οδηγία εφαρμογής για την ψηφιακή διεπαφή στους μετασχηματιστές οργάνων χρησιμοποιώντας το IEC 61850-9-2» της διεθνούς ομάδας χρηστών UCA
Τα καθολικά δευτεροβάθμια σύνολα δοκιμής εγχύσεων HAOMAI χρησιμοποιούνται ευρέως στο πλέγμα δύναμης, το πετροχημικό, τη μεταλλουργία, το σιδηρόδρομο, το ανθρακωρυχείο, τα ερευνητικά κέντρα και όλα τα είδη μεγάλης κλίμακας εργοστασίων ή επιχειρήσεων.
