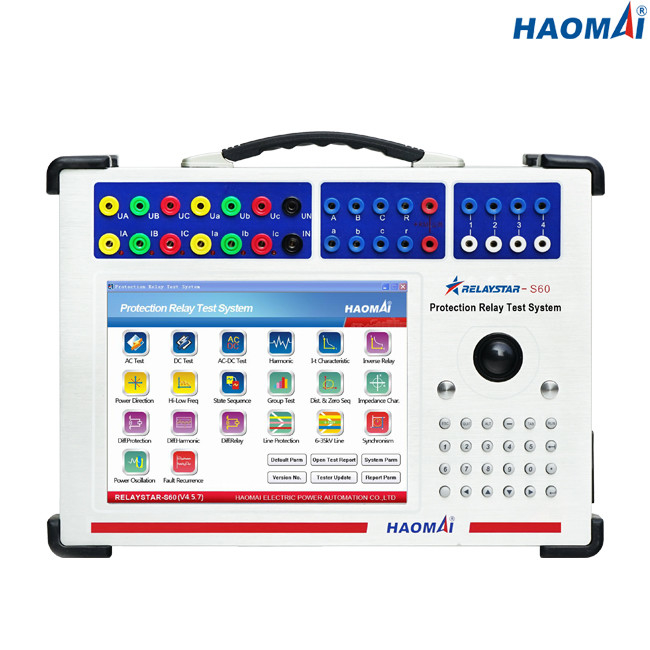

Σύστημα δοκιμής ηλεκτρονόμων έξι-φάσης Ultraportable
Πρότυπο: Relaystar-S60
Το relaystar-S60 είναι εξαιρετικά-φορητό σύστημα δοκιμής ηλεκτρονόμων προστασίας που παραδίδει τη δοκιμή επαλήθευσης απόδοσης ηλεκτρομηχανικού, του στερεάς κατάστασης και των βασισμένων σε μικροεπεξεργαστή προστατευτικών ηλεκτρονόμων στις λειτουργούσες εγκαταστάσεις τους.
Το relaystar-S60 είναι τραχύ καθορισμένο ένα κατάλληλο δοκιμής για ποικίλους προστατευτικούς ηλεκτρονόμους που χρησιμοποιούνται και στα εσωτερικά και υπαίθρια περιβάλλοντα. Το εργονομικό σχέδιο της μονάδας και το διαισθητικό σχεδιάγραμμα πινάκων ελέγχου το καθιστούν ιδανικό για τους πρώτους χρήστες που έχουν ελάχιστη ή καμία κατάρτιση.
Κύρια χαρακτηριστικά γνωρίσματα:
1) 6-φάση το ρεύμα (6×30A) + 6 συγχρονίζει την παραγωγή τάσης (6×150V)
2) Ενσωματωμένο βιομηχανικό PC με την οθόνη 10,4 ίντσας LCD
3) Η κατάλληλη front-panel επίδειξη δείχνει την ενεργό τάση/τα τρέχουσες εύρη και τις τιμές φάσης κατά τη διάρκεια της δοκιμής
4) Αναλογική δοκιμή των συσκευών προστασίας 1A και 5A
5) Εκτελέστε την κρατική προσομοίωση και την παροδική δοκιμή
6) COMTRADE θεατής και αναπαραγωγή ήχου
7) Χαμηλότερο βάρος: μόνο 10.6kg (26,37 λίβρες)
Τεχνικά στοιχεία
Τρέχουσα γεννήτρια
| Θέτοντας σειρά |
6-φάση εναλλασσόμενο ρεύμα (λ-ν) |
6x0… 30A |
| 3-phase εναλλασσόμενο ρεύμα (λ-ν) |
3x0… 60A |
| 1-φάση εναλλασσόμενο ρεύμα (ll-LN) |
1x0… 180A |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν) |
6x0… ±10 Α |
| Δύναμη |
6-φάση εναλλασσόμενο ρεύμα (λ-ν) |
6x200VA σε 30A |
| 3-phase εναλλασσόμενο ρεύμα (λ-ν) |
3x300VA σε 60A |
| 1-φάση εναλλασσόμενο ρεύμα (ll-LN) |
1x600VA σε 180A |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν) |
6x100VA σε 10A |
| Ακρίβεια |
Εναλλασσόμενο ρεύμα: ±1mA (≤0.2A), ≤0.1% (0.2~30A) |
| Συνεχές ρεύμα: ±5mA (0.2~0.5A), ≤0.2% (0.5~10A) |
| Ψήφισμα |
1mA |
Γεννήτρια τάσης
| Θέτοντας σειρά |
6-φάση εναλλασσόμενο ρεύμα (λ-ν) |
6x0… 150V |
| 3-phase εναλλασσόμενο ρεύμα (λ-ν) |
3x0… 300V |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν) |
6x0… ±160V |
| Δύναμη |
6-φάση εναλλασσόμενο ρεύμα (λ-ν) |
6x60VA σε 150V |
| 3-phase εναλλασσόμενο ρεύμα (λ-ν) |
3x100VA σε 300V |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν) |
6x60VA σε 160V |
| Ακρίβεια |
Εναλλασσόμενο ρεύμα: ±2mV (0.2~2V), ≤0.1% (2~150V) |
| Συνεχές ρεύμα: ±10mV (0.5~5V), ≤0.2% (5~160V) |
| Ψήφισμα |
1mV |
Δυαδικές εισαγωγές
| Αριθμός |
8 |
| Χαρακτηριστικά εισαγωγής |
μη απασχόλησης επαφή ή πιθανός-ελεύθερη επαφή |
| Χαρακτηριστικά κατώτατων ορίων |
«0»: 0~6V «1»: 12V~250V |
| Μέγιστο που μετρά το χρόνο |
999999.999s |
| Χρονική ακρίβεια |
±1ms |
| Χρονικό ψήφισμα |
1ms |
Δυαδικά αποτελέσματα
| Αριθμός |
4 |
| Τύπος |
μη απασχόλησης επαφή |
| Ικανότητα σπασιμάτων |
250VAC/0.5A, 250VDC/0.2A |
Γενικές γεννήτριες
| Συχνότητα |
σειρά: 0~1200Hz |
| ακρίβεια:<1mhz>
|
| ψήφισμα: 0.001Hz |
| Φάση |
σειρά: -360° ~+360° |
| ακρίβεια: 0.1° |
| ψήφισμα: 0.01° |
| Αρμονικός |
διαταγή superposition: 2~24 φορές |
| διαστρέβλωση: ≤0.5% |
Παροχή ηλεκτρικού ρεύματος
| Ονομαστική τάση εισαγωγής |
προσαρμοσμένος (εναλλασσόμενο ρεύμα 220V/230V/120V±10%, 1 φάση) |
| Ονομαστική συχνότητα |
50/60 Hz |
| Εκτιμημένο ρεύμα |
10A σε 230V/12A σε 115V |
| Σύνδεση |
τυποποιημένη υποδοχή εναλλασσόμενου ρεύματος (IEC 60320) |
Περιβαλλοντικές συνθήκες
| Θερμοκρασία λειτουργίας |
0… +50 °C (+32… +122 °F) |
| Θερμοκρασία αποθήκευσης |
-25… +70 °C (- 13… +158 °F) |
| Σειρά υγρασίας |
σχετική υγρασία 5… 95%, non-condensing |
| Δόνηση |
IEC 60068-2-6 (20m/s2 σε 10… 150 Hz) |
Διάφορος
| Βάρος |
10.6kg (26,37 λίβρες) |
| Διαστάσεις (W Χ Χ Χ Δ, χωρίς λαβή) |
350×250×120mm (13.78x9.84x4.72 μέσα) |
| Λιμένας σύνδεσης |
2 λιμένες USB2.0, 1 λιμένας Ethernet |
Ασφάλειες προτύπου, ηλεκτρομαγνητική συμβατότητα
| EMC |
Το προϊόν εμμένει στην ηλεκτρομαγνητική οδηγία 2004/108/ΕΚ συμβατότητας (EMC) (το CE προσαρμόζεται) |
| IEC 61326-1 IEC 61000-6-4 IEC 61000-3-2/3 |
| Ασφάλεια |
Το προϊόν εμμένει στην οδηγία 2006/95/ΕΚ χαμηλής τάσης (το CE προσαρμόζεται). |
| IEC 61010-1 |
Το σύστημα relaystar-S60 δοκιμής ηλεκτρονόμων έξι-φάσης Ultraportable είναι μια άριστη επιλογή για τους εξεταστικούς και αναθέτοντας μηχανικούς για να εκτελέσει τη δοκιμή ηλεκτρονόμων προστασίας στην περιοχή.
Το σύστημα relaystar-S60 δοκιμής ηλεκτρονόμων έξι-φάσης Ultraportable είναι αρκετά κατάλληλο να φέρει για τους χρήστες λόγω του έξοχος-μικρού μεγέθους και του πολύ χαμηλότερου βάρους 10.6kg (26,37 λίβρες).
Το σύστημα relaystar-S60 δοκιμής ηλεκτρονόμων έξι-φάσης Ultraportable είναι ικανό για να εξετάσει όλους τις γενεές και τους τύπους ηλεκτρονόμων προστασίας όπως κατωτέρω σύμφωνα με τις απαιτήσεις ANSI/IEEE.
| Ansi/IEEE αριθ. |
Συσκευή ή όνομα λειτουργίας |
| 2 |
Να κοιτάξει επίμονα χρονικής καθυστέρησης |
| 3 |
Ελέγχοντας ή ενδασφαλίζοντας ηλεκτρονόμος |
| 7 |
Ηλεκτρονόμος ποσοστό--αλλαγής |
| 13 |
Συσκευή σύγχρονος-ταχύτητας |
| 15 |
Ταχύτητα ή συχνότητα, συσκευή ταιριάσματος |
| 16 |
Συσκευή μεταδόσεων στοιχείων |
| 18 |
Επιταχύνοντας ή επιβραδυμένος συσκευή |
| 21 |
Ηλεκτρονόμος απόστασης |
| 24 |
Βολτ ανά ηλεκτρονόμο της Hertz |
| 25 |
Συσκευή συγχρονισμού ή συγχρονισμός-ελέγχου |
| 27 |
Ηλεκτρονόμος Undervoltage |
| 30 |
Ηλεκτρονόμος αγγέλων |
| 32 |
Κατευθυντικός ηλεκτρονόμος δύναμης |
| 36 |
Συσκευή τάσης πολικότητας ή πόλωσης |
| 37 |
Υπόγειο ρεύμα ή ηλεκτρονόμος Underpower |
| 40 |
Ηλεκτρονόμος τομέων |
| 44 |
Αρχικός ηλεκτρονόμος ακολουθίας μονάδων |
| 46 |
Τρέχων ηλεκτρονόμος αντίστροφος-φάσης ή φάση-ισορροπίας |
| 47 |
Ηλεκτρονόμος τάσης ακολουθιών φάσης |
| 48 |
Ελλιπής ηλεκτρονόμος ακολουθίας |
| 50 |
Στιγμιαίο Overcurrent ή ποσοστό ηλεκτρονόμου ανόδου |
| 51 |
Χρονικό Overcurrent εναλλασσόμενου ρεύματος ηλεκτρονόμος |
| 55 |
Ηλεκτρονόμος παράγοντα δύναμης |
| 59 |
Overvoltage ηλεκτρονόμος |
| 60 |
Τάση ή τρέχων ηλεκτρονόμος ισορροπίας |
| 62 |
Χρονική καθυστέρηση που σταματά ή ηλεκτρονόμος ανοίγματος |
| 66 |
Συσκευή σκαλίσματος ή Jogging |
| 67 |
Κατευθυντικός Overcurrent εναλλασσόμενου ρεύματος ηλεκτρονόμος |
| 68 |
Έξω--βήμα ή εμποδίζοντας ηλεκτρονόμος |
| 69 |
Επιτρεπτική συσκευή ελέγχου |
| 74 |
Ηλεκτρονόμος συναγερμών |
| 76 |
ΣΥΝΕΧΗΣ τρέχων ηλεκτρονόμος |
| 77 |
Τηλεμετρώντας συσκευή |
| 78 |
Φάση-γωνία που μετρά τον ηλεκτρονόμο |
| 79 |
Ηλεκτρονόμος εναλλασσόμενου ρεύματος Reclosing |
| 81 |
Ηλεκτρονόμος συχνότητας |
| 82 |
ΣΥΝΕΧΗΣ φορτίο-μετρώντας Reclosing ηλεκτρονόμος |
| 83 |
Αυτόματος εκλεκτικός ηλεκτρονόμος ελέγχου ή μεταφοράς |
| 85 |
Ηλεκτρονόμος δεκτών μεταφορέων ή πειραματικός-καλωδίων |
| 86 |
Ηλεκτρονόμος ανταπεργίας |
| 87 |
Διαφορικός προστατευτικός ηλεκτρονόμος |
| 91 |
Κατευθυντικός ηλεκτρονόμος τάσης |
| 92 |
Κατευθυντικός ηλεκτρονόμος τάσης και ισχύος |
| 94 |
Τρικλοποδιά ή Trip-free ηλεκτρονόμος |
| -- |
Μονάδα μέτρησης Phasor |
| -- |
Ποιοτικό όργανο ελέγχου δύναμης |
