Καθολικό σύστημα δοκιμής ηλεκτρονόμων
Πρότυπο: Relaystar-7000

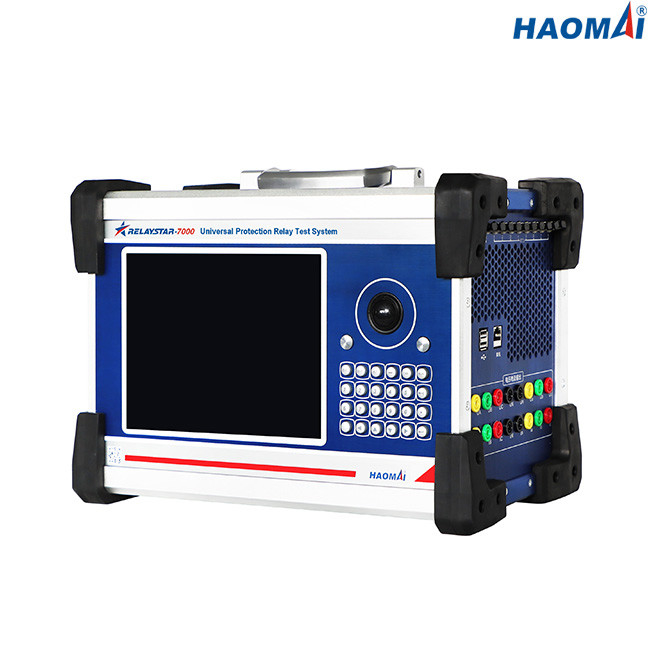

Τα relaystar-7000 είναι ένα για πολλές χρήσεις και φορητό σύστημα δοκιμής ικανό μια ευρεία ποικιλία ηλεκτρομηχανικού, του στερεάς κατάστασης και των βασισμένων σε μικροεπεξεργαστή προστατευτικών ηλεκτρονόμων, των ηλεκτρονόμων υπερφόρτωσης μηχανών και IEDs βασισμένων στο IEC 61850.
Η μονάδα μπορεί να χρησιμοποιηθεί είτε με το χέρι μέσω του ενσωματωμένου βιομηχανικού ενδιάμεσου με τον χρήστη οθόνης PC και 9,7 ίντσας TFT LCD, είτε να τρέξει το μακρινό λογισμικό RELAYSTAR σε ένα PC.
Το ενσωματωμένο ενδιάμεσο με τον χρήστη ενσωματώνει έναν μεγάλο, εύκολος να διαβάσει την πλήρη υψηλή ανάλυση χρώματος, υψηλός καθορισμός, επίδειξη οθόνης TFT LCD, που επιδεικνύει τις μετρημένες τιμές όπως τα αμπέρ εναλλασσόμενου ρεύματος και συνεχούς ρεύματος, τα βολτ εναλλασσόμενου ρεύματος και συνεχούς ρεύματος, και ο χρόνος και στα δευτερόλεπτα και στους κύκλους. Ανάλογα με τον τύπο δοκιμής που επιλέγεται, άλλες τιμές μπορούν να επιδειχθούν, όπως η γωνία φάσης, η συχνότητα, τα Watt, VA, ή ο παράγοντας ισχύος.
Κύρια χαρακτηριστικά γνωρίσματα
1)Όλος--ένα σχέδιο για τη δοκιμή όλων των τύπων ηλεκτρονόμων και IEDs προστασίας
2)Και τοπική εξέταση και μακρινή δοκιμή PC διαθέσιμες
3)Μετατρέψιμα 6 τρέχοντα κανάλια και 6 κανάλια τάσης
4)Ενσωματωμένοι έλεγχος και καταγραφή
5)Ο δυναμικός δορυφόρος ΠΣΤ συγχρόνισε τη δίπλα δίπλα εξεταστική ικανότητα
6)Τέσσερις φορά τρόποι συγχρονισμού: ενσωματωμένος κώδικας ΠΣΤ, irig-β, ΜΑΔ και IEEE1588
7)Εξεταστική ικανότητα IEC 61850
Τεχνικά στοιχεία
Γενικά αποτελέσματα ρευμάτων και τάσης
| Τρέχουσα γεννήτρια |
Θέτοντας σειρά |
6-φάση εναλλασσόμενο ρεύμα (λ-ν): 6x0… 30A |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν): 6x0… ±10 Α |
| Δύναμη |
6-φάση εναλλασσόμενο ρεύμα (λ-ν): 6x450VA σε 30A |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν): 6x120VA σε 10A |
| Ακρίβεια |
Εναλλασσόμενο ρεύμα: ±1mA (≤0.2A), ≤0.1% (0.2~30A) |
| Συνεχές ρεύμα: ±5mA (0.2~0.5A), ≤0.2% (0.5~10A) |
| Ψήφισμα |
1mA |
| Γεννήτρια τάσης |
Θέτοντας σειρά |
6-φάση εναλλασσόμενο ρεύμα (λ-ν): 6x0… 150V |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν): 6x0… ±160V |
| Δύναμη |
6-φάση εναλλασσόμενο ρεύμα (λ-ν): 6x80VA σε 150V |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν): 6x80VA σε 160V |
| Ακρίβεια |
Εναλλασσόμενο ρεύμα: ±2mV (0.2~2V), ≤0.1% (2~150V) |
| Συνεχές ρεύμα: ±10mV (0.5~5V), ≤0.2% (5~160V) |
| Ψήφισμα |
1mV |
| Γενικές γεννήτριες |
Συχνότητα |
σειρά: 0~1200Hz |
| ακρίβεια:<1mhz>
|
| ψήφισμα: 0.001Hz |
| Φάση |
σειρά: -360° ~+360° |
| ακρίβεια: 0.1° |
| ψήφισμα: 0.01° |
| Αρμονικός |
διαταγή superposition: 2~24 φορές |
| διαστρέβλωση: ≤0.5% |
Διεπαφές επικοινωνίας Ethernet
| Τρόπος |
10/100Base-TX (10/100Mbit, στρίβω-ζευγάρι, αυτόματος-διασταύρωση) |
| Αριθμός λιμένα |
2 |
| Τύπος διεπαφής |
RJ45 |
| Ένδειξη θέσης |
Φω'τα οδηγήσεων |
Διεπαφές επικοινωνίας οπτικής ίνας
| Τρόπος |
100Base-FX (100Mbit, οπτική ίνα, σύνολο - ντούμπλεξ) |
| Αριθμός λιμένα |
8 |
| Τύπος διεπαφής |
LC |
| Τύπος ινών |
62.5/125μm (πολλαπλού τρόπου ίνα) |
| Μήκος κύματος |
1310nm |
| Απόσταση μετάδοσης |
>1km |
| Ένδειξη θέσης |
Φω'τα οδηγήσεων |
FT3 διεπαφές
| Αριθμός λιμένα |
9 (8 για τη διαβίβαση, 1 για τη λήψη) |
| Τύπος διεπαφής |
ST |
| Τύπος ινών |
62.5/125μm (πολλαπλού τρόπου ίνα) |
| Μήκος κύματος |
850nm |
Δυαδικές εισαγωγές
| Αριθμός |
8 |
| Τύπος |
πιθανός-ελεύθερη επαφή ή μη απασχόλησης επαφή (αυτόματος προσδιορισμός) |
| Χαρακτηριστικά κατώτατων ορίων |
«0»: 0~6V «1»: 12V~250V |
Δυαδικά αποτελέσματα
| Αριθμός |
4 |
| Τύπος |
μη απασχόλησης επαφή |
| Ικανότητα σπασιμάτων |
250VAC/0.5A 250VDC/0.2A |
Ενσωματωμένοι έλεγχος και καταγραφή
| Έλεγχος |
ρεύματα και αποτελέσματα τάσης |
| Καταγραφή |
αναλογικά αποτελέσματα, δυαδικές εισαγωγές/θέση αποτελεσμάτων |
| Τρόπος |
πραγματικός - ο χρονικός έλεγχος, καμία εξωτερική καλωδίωση απαιτείται |
| Μήκος καταγραφής |
απεριόριστος (μέχρι την εσωτερική μνήμη είναι πλήρης) |
Παροχή ηλεκτρικού ρεύματος
| Ονομαστική τάση εισαγωγής |
προσαρμοσμένος (AC230V/120V±10%, 1 φάση) |
| Ονομαστική συχνότητα |
50/60 Hz |
| Εκτιμημένο ρεύμα |
10A σε 230V/12A σε 120V |
| Σύνδεση |
Τυποποιημένη υποδοχή εναλλασσόμενου ρεύματος (IEC 60320) |
Περιβαλλοντικές συνθήκες
| Θερμοκρασία λειτουργίας |
0… +50 °C (+32… +122 °F) |
| Θερμοκρασία αποθήκευσης |
-25… +70 °C (- 13… +158 °F) |
| Σειρά υγρασίας |
σχετική υγρασία 5… 95%, non-condensing |
| Δόνηση |
IEC 60068-2-6 (20m/s2 σε 10… 150 Hz) |
Διάφορος
| Βάρος |
19.5kg (42,99 λίβρες) |
| Διαστάσεις (W Χ Χ Χ Δ, χωρίς λαβή) |
405×295×250mm (15.94x11.61x9.84 μέσα) |
Το καθολικό σύστημα relaystar-7000 δοκιμής ηλεκτρονόμων είναι καταλληλότερο στα περιβάλλοντα όπου η αριθμητική και βασισμένη στην επικοινωνία προστασία. Με εξαιρετικά τη υψηλή ακρίβεια του, είναι επίσης ένας ιδανικός βασισμένος στην πηγή διακριβωτής για όλα τα είδη συσκευών μέτρησης όπως ο μετρητής PQ και PMU.
Το καθολικό σύστημα relaystar-7000 δοκιμής ηλεκτρονόμων έχει την τέλεια προστασία. Όλα τα αποτελέσματα ρευμάτων και τάσης είναι πλήρως υπερφόρτωση και βραχυκυκλώνουν την απόδειξη και προστατευμένος από τα εξωτερικά υψηλής τάσεως παροδικά σήματα και πέρα από τη θερμοκρασία.
Το καθολικό σύστημα relaystar-7000 δοκιμής ηλεκτρονόμων κέρδισε την προσφορά από SGCC (εταιρία κρατικού πλέγματος της Κίνας) πολλές φορές. Οι φωτογραφίες δοκιμής τομέων παρουσιάζονται όπως κάτω από τις εικόνες.
