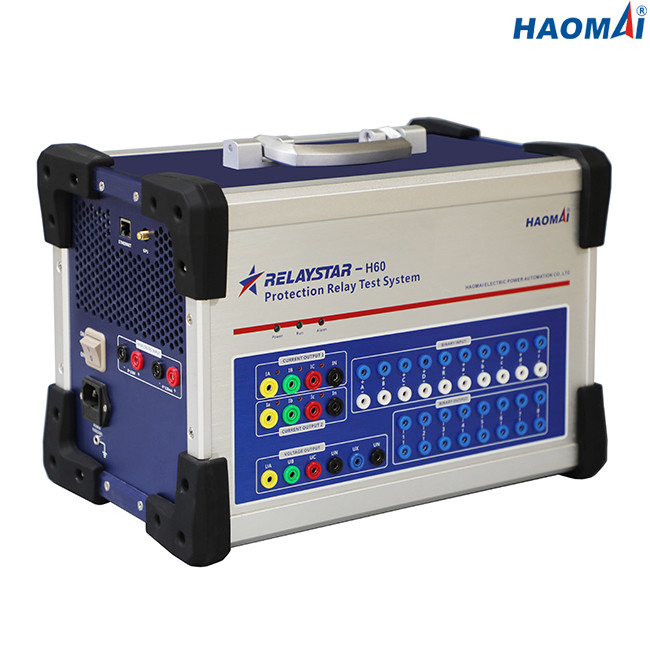

Name: 32.63lb έξι ευφυής φορητός συστημάτων 50/60Hz δοκιμής ηλεκτρονόμων φάσης
Brand: HAOMAI
SKU: RELAYSTAR-H60

Αρχική Σελίδα Προϊόντα Σύστημα δοκιμής ηλεκτρονόμων

32.63lb έξι ευφυής φορητός συστημάτων 50/60Hz δοκιμής ηλεκτρονόμων φάσης

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	HAOMAI
Πιστοποίηση:	ISO9001:2015, Calibration Report
Αριθμό μοντέλου:	RELAYSTAR-H60

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1 σύνολο
Τιμή:	negotiation
Συσκευασία λεπτομέρειες:	Περίπτωση μεταφορών + περίπτωση κοντραπλακέ
Χρόνος παράδοσης:	5-10 εργάσιμες ημέρες
Όροι πληρωμής:	T/T
Δυνατότητα προσφοράς:	400 σύνολα το μήνα

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Όνομα προϊόντων:	Σύνολο δοκιμής ηλεκτρονόμων προστασίας, ελεγκτής ηλεκτρονόμων, δευτεροβάθμιο σύνολο δοκιμής εγχύσεων	Τρέχουσα παραγωγή:	6x0… 32A
Παραγωγή τάσης:	4x0… 300V	Ακρίβεια παραγωγής:	≤0.05% για την παραγωγή εναλλασσόμενου ρεύματος
Δίπλα δίπλα δοκιμή:	από το ενσωματωμένο ΠΣΤ	Λειτουργία:	Lap-top
Υψηλό φως:	32.63lb σύστημα δοκιμής ηλεκτρονόμων , 50Hz σύστημα δοκιμής ηλεκτρονόμων , 60Hz εξάρτηση δοκιμής ηλεκτρονόμων

Υψηλό σύστημα δοκιμής ηλεκτρονόμων έξι-φάσης ακρίβειας

Πρότυπο: Relaystar-H60

Το relaystar-H60 είναι υψηλή ακρίβεια 6 σύστημα δοκιμής ηλεκτρονόμων φάσης για όλους τις γενεές και τους τύπους ηλεκτρονόμων προστασίας στους υψηλής τάσεως υποσταθμούς και τα βιομηχανικά περιβάλλοντα. Μπορεί παραγωγή 6 ρεύμα φάσης (0… 32A/phase) και τάση 4 φάσης (0… 300V/phase), και η ακρίβεια παραγωγής είναι πολύ υψηλότερη (μέχρι 0,05%).

Το υψηλό σύστημα relaystar-H60 δοκιμής ηλεκτρονόμων έξι-φάσης ακρίβειας μπορεί να χρησιμοποιηθεί από RELAYSTAR το λογισμικό που τρέχει σε ένα lap-top με το λειτουργικό σύστημα παραθύρων.

Η δίπλα δίπλα δοκιμή μπορεί να εκτελεσθεί από το ενσωματωμένο ΠΣΤ relaystar-H60.

Κύρια χαρακτηριστικά γνωρίσματα

1) 6-φάση το ρεύμα (6×32A) + 4 συγχρονίζει την παραγωγή τάσης (4×300V)

2) Και τοπική εξέταση και μακρινή δοκιμή PC διαθέσιμες

3) Γραμμικός ενισχυτής δύναμης υψηλής επίδοσης

4) Ενσωματωμένο κυματοειδές που ελέγχει και που καταγράφει

5) Ευφυές self-protection

6) Ανεξάρτητο Aux. Συνεχές ρεύμα για την παροχή της δύναμης στους ηλεκτρονόμους προστασίας

7) Αυτόματοι και χειρωνακτικοί τρόποι δοκιμής διαθέσιμοι

8) Εκτελέστε τη δίπλα δίπλα δοκιμή από το ενσωματωμένο ΠΣΤ

Τεχνικά στοιχεία

Τρέχουσα γεννήτρια

Θέτοντας σειρά	6-φάση εναλλασσόμενο ρεύμα (λ-ν)	6x0… 32A
	3-phase εναλλασσόμενο ρεύμα (λ-ν)	3x0… 64A
	1-φάση εναλλασσόμενο ρεύμα (ll-LN)	1x0… 192A
	ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν)	6x0… ±15A
Δύναμη	6-φάση εναλλασσόμενο ρεύμα (λ-ν)	6x240VA σε 32A
	3-phase εναλλασσόμενο ρεύμα (λ-ν)	3x400VA σε 64A
	1-φάση εναλλασσόμενο ρεύμα (ll-LN)	1x750VA σε 192A
	ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν)	6x240VA σε 15A
Ακρίβεια	Εναλλασσόμενο ρεύμα: ±2.5mA (≤0.5A), ≤0.05% (0.5~32A)
Ακρίβεια	Συνεχές ρεύμα: ≤0.1%
Ψήφισμα	1mA

Γεννήτρια τάσης

Θέτοντας σειρά	4-φάση εναλλασσόμενο ρεύμα (λ-ν)	4x0… 300V
	1-φάση εναλλασσόμενο ρεύμα (λ-λ)	1x0… 600V
	ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν)	4x0… ±300V
Δύναμη	4-φάση εναλλασσόμενο ρεύμα (λ-ν)	4x80VA σε 300V
	1-φάση εναλλασσόμενο ρεύμα (λ-λ)	1x160VA σε 600V
	ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν)	4x80VA σε 300V
Ακρίβεια	Εναλλασσόμενο ρεύμα: ±5mV (≤5V), ≤0.05% (5~300V)
	Συνεχές ρεύμα: ≤0.1%
Ψήφισμα	1mV

Βοηθητικός ΣΥΝΕΧΗΣ ανεφοδιασμός

Σειρά τάσης	0-300V
Ακρίβεια παραγωγής	≤0.5%
Δύναμη	max.160VA

Δυαδικές εισαγωγές

Αριθμός	10
Χαρακτηριστικά εισαγωγής	μη απασχόλησης επαφή ή πιθανός-ελεύθερη επαφή
Χαρακτηριστικά κατώτατων ορίων	«0»: 0-6V «1»: 11V-250V
Μέγιστο που μετρά το χρόνο	999999.999s
Χρονική ακρίβεια	≤0.1ms
Χρονικό ψήφισμα	0.1ms

Δυαδικά αποτελέσματα

Αριθμός	8
Τύπος	μη απασχόλησης επαφή
Ικανότητα σπασιμάτων	250VAC/0.5A, 250VDC/0.2A

ΣΥΝΕΧΗΣ τάση που μετρά την εισαγωγή

Μέτρηση της σειράς	0… ±10 Β
Ακρίβεια	λάθος < 0="">

ΣΥΝΕΧΕΣ ρεύμα που μετρά την εισαγωγή

Μέτρηση της σειράς	0… ±20 μΑ
Ακρίβεια	λάθος < 0="">

Ενσωματωμένοι έλεγχος και καταγραφή

Έλεγχος	6-φάση ρεύμα και 4 αποτελέσματα τάσης φάσης
Καταγραφή	αναλογικά αποτελέσματα
Τρόπος	πραγματικός - ο χρονικός έλεγχος, καμία εξωτερική καλωδίωση απαιτείται
Μήκος καταγραφής	απεριόριστος (μέχρι την εσωτερική μνήμη είναι πλήρης)

Γενικές γεννήτριες

Συχνότητα	σειρά: 0~1200Hz
	ακρίβεια:<1mhz>
	ψήφισμα: 0.001Hz
Φάση	σειρά: -360° ~+360°
	ακρίβεια: 0.1°
	ψήφισμα: 0. 1°
Αρμονικός	διαταγή superposition: 2~24 φορές
Αρμονικός	διαστρέβλωση: ≤0.5%

Παροχή ηλεκτρικού ρεύματος

Ονομαστική τάση εισαγωγής	AC220V/230V±10%, 1 φάση
Ονομαστική συχνότητα	50/60 Hz
Εκτιμημένο ρεύμα	10A σε 230V
Σύνδεση	τυποποιημένη υποδοχή εναλλασσόμενου ρεύματος (IEC 60320)

Διάφορος

Βάρος	14.8kg (32,63 λίβρες)
Διαστάσεις (W Χ Χ Χ Δ, χωρίς λαβή)	392x272x237mm (15.43x10.71x9.33 μέσα)
Λιμένας σύνδεσης	1 λιμένας Ethernet

Περιβαλλοντικές συνθήκες

Θερμοκρασία λειτουργίας	0… +50 °C (+32… +122 °F)
Θερμοκρασία αποθήκευσης	-25… +70 °C (- 13… +158 °F)
Σειρά υγρασίας	σχετική υγρασία 5… 95%, non-condensing
Δόνηση	IEC 60068-2-6 (20m/s2 σε 10… 150 Hz)

Το υψηλό σύστημα relaystar-H60 δοκιμής ηλεκτρονόμων έξι-φάσης ακρίβειας είναι ισχυρό εργαλείο για όλα τα είδη ηλεκτρονόμων προστασίας που παράγονται από ABB, της Γερμανίας, ALSTOM, SIEMENS, Σνάιντερ, SEL, NR, SIFANG, CYG SUNRI κ.λπ. τους κατασκευαστές.

Το υψηλό σύστημα relaystar-H60 δοκιμής ηλεκτρονόμων έξι-φάσης ακρίβειας αναπτύσσεται και κατασκευάζεται στο πλαίσιο ενός καταχωρημένου συστήματος του ISO 9001.
