Για πολλές χρήσεις σύστημα δοκιμής ηλεκτρονόμων
Πρότυπο: Relaystar-7000

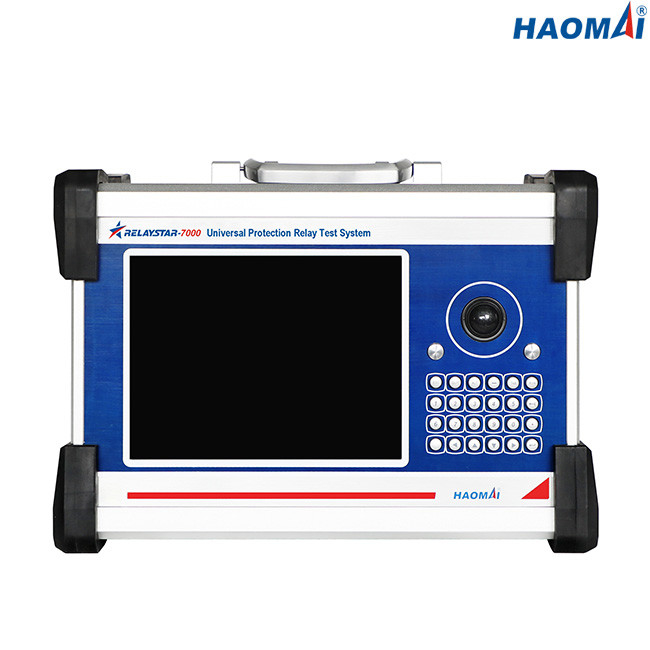

Τα relaystar-7000 είναι ένα φορητό σύστημα δοκιμής ηλεκτρονόμων για πολλές χρήσεις και προστασίας τομέων. Η relaystar-7000 μονάδα μπορεί να χρησιμοποιηθεί μέσω του ενσωματωμένου βιομηχανικού PC με την οθόνη επαφής, το αριθμητικό πληκτρολόγιο και το ποντίκι 9,7 ίντσας TFT LCD, το οποίο επιτρέπει στο χρήστη για να εκτελέσει το χειρωνακτικό, σταθερό κράτος και τη δυναμική δοκιμή γρήγορα και εύκολα. Τα αποτελέσματα της δοκιμής μπορούν να σωθούν στην τοπική μνήμη, και να μεταφορτωθούν έπειτα σε έναν δίσκο λάμψης USB για τη μεταφορά δεδομένων δοκιμής ή στις εκθέσεις δοκιμής τυπωμένων υλών.
Για την πλήρως αυτόματη δοκιμή σε ένα PC, κάθε relaystar-7000 μονάδα έρχεται με μια έκδοση εγκαταστάσεων του λογισμικού RELAYSTAR. RELAYSTAR το λογισμικό είναι σε θέση σε ένα PC με τα παράθυρα 10 το λειτουργικό σύστημα.
Τα relaystar-7000 έχουν ως σκοπό να εξετάσουν ηλεκτρομηχανικό, το στερεάς κατάστασης και τους βασισμένους σε μικροεπεξεργαστή προστατευτικούς ηλεκτρονόμους, IEC61850 IEDs και συγχωνεύοντας μονάδα.
Τα relaystar-7000 επίσης μπορούν να συγχρονιστούν για να εκτελέσουν τη δίπλα δίπλα δοκιμή με τα σύνολα δοκιμής που διατίθενται στους διαφορετικούς υποσταθμούς μέσω του ενσωματωμένου ΠΣΤ του.
Κύρια χαρακτηριστικά γνωρίσματα
●Ικανός της δοκιμής ηλεκτρομηχανικής, του στερεάς κατάστασης και των βασισμένων σε μικροεπεξεργαστή προστατευτικών ηλεκτρονόμων, IEC61850 IEDs και συγχωνεύοντας μονάδα
●6-φάση το ρεύμα (6×30A) + 6 συγχρονίζει την παραγωγή τάσης (6×150V)
●Αυτόνομη λειτουργία που χρησιμοποιεί τη διαισθητική γραφική TFT LCD οθόνη υψηλής ανάλυσης, κανένα PC που απαιτείται για να λειτουργήσει
●Μακρινή ικανότητα δοκιμής PC
●Υψηλής τάσης και υψηλή δύναμη
●Ενσωματωμένο κυματοειδές που ελέγχει και που καταγράφει
●Ο δυναμικός δορυφόρος ΠΣΤ συγχρόνισε τη δίπλα δίπλα εξεταστική ικανότητα
●IEC61850 εξεταστική ικανότητα
Τεχνικά στοιχεία

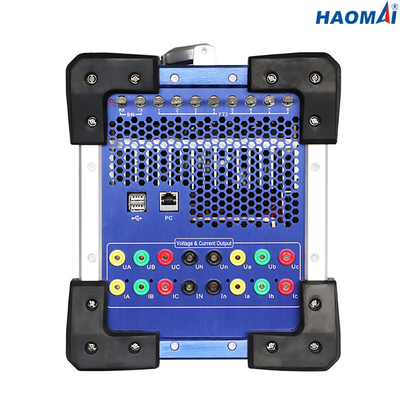

Γενικά αποτελέσματα ρευμάτων και τάσης
| Τρέχουσα γεννήτρια |
Θέτοντας σειρά |
6-φάση εναλλασσόμενο ρεύμα (λ-ν): 6x0… 30A |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν): 6x0… ±10 Α |
| Δύναμη |
6-φάση εναλλασσόμενο ρεύμα (λ-ν): 6x450VA σε 30A |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν): 6x120VA σε 10A |
| Ακρίβεια |
Εναλλασσόμενο ρεύμα: ±1mA (≤0.2A), ≤0.1% (0.2~30A) |
| Συνεχές ρεύμα: ±5mA (0.2~0.5A), ≤0.2% (0.5~10A) |
| Ψήφισμα |
1mA |
| Γεννήτρια τάσης |
Θέτοντας σειρά |
6-φάση εναλλασσόμενο ρεύμα (λ-ν): 6x0… 150V |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν): 6x0… ±160V |
| Δύναμη |
6-φάση εναλλασσόμενο ρεύμα (λ-ν): 6x80VA σε 150V |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν): 6x80VA σε 160V |
| Ακρίβεια |
Εναλλασσόμενο ρεύμα: ±2mV (0.2~2V), ≤0.1% (2~150V) |
| Συνεχές ρεύμα: ±10mV (0.5~5V), ≤0.2% (5~160V) |
| Ψήφισμα |
1mV |
| Γενικές γεννήτριες |
Συχνότητα |
σειρά: 0~1200Hz |
| ακρίβεια:<1mhz>
|
| ψήφισμα: 0.001Hz |
| Φάση |
σειρά: -360° ~+360° |
| ακρίβεια: 0.1° |
| ψήφισμα: 0.01° |
| Αρμονικός |
διαταγή superposition: 2~24 φορές |
| διαστρέβλωση: ≤0.5% |
Διεπαφές επικοινωνίας Ethernet
| Τρόπος |
10/100Base-TX (10/100Mbit, στρίβω-ζευγάρι, αυτόματος-διασταύρωση) |
| Αριθμός λιμένα |
2 |
| Τύπος διεπαφής |
RJ45 |
| Ένδειξη θέσης |
Φω'τα οδηγήσεων |

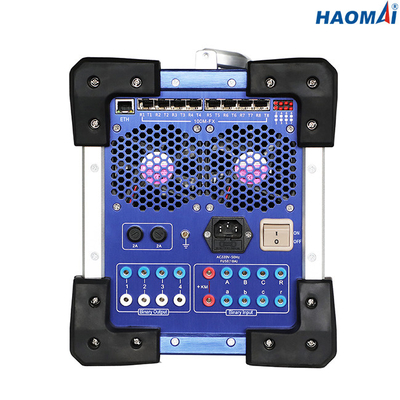

Διεπαφές επικοινωνίας οπτικής ίνας
| Τρόπος |
100Base-FX (100Mbit, οπτική ίνα, σύνολο - ντούμπλεξ) |
| Αριθμός λιμένα |
8 |
| Τύπος διεπαφής |
LC |
| Τύπος ινών |
62.5/125μm (πολλαπλού τρόπου ίνα) |
| Μήκος κύματος |
1310nm |
| Απόσταση μετάδοσης |
>1km |
| Ένδειξη θέσης |
Φω'τα οδηγήσεων |
FT3 διεπαφές
| Αριθμός λιμένα |
9 (8 για τη διαβίβαση, 1 για τη λήψη) |
| Τύπος διεπαφής |
ST |
| Τύπος ινών |
62.5/125μm (πολλαπλού τρόπου ίνα) |
| Μήκος κύματος |
850nm |
Δυαδικές εισαγωγές
| Αριθμός |
8 |
| Τύπος |
πιθανός-ελεύθερη επαφή ή μη απασχόλησης επαφή (αυτόματος προσδιορισμός) |
| Χαρακτηριστικά κατώτατων ορίων |
«0»: 0~6V «1»: 12V~250V |
Δυαδικά αποτελέσματα
| Αριθμός |
4 |
| Τύπος |
μη απασχόλησης επαφή |
| Ικανότητα σπασιμάτων |
250VAC/0.5A 250VDC/0.2A |
Ενσωματωμένοι έλεγχος και καταγραφή
| Έλεγχος |
ρεύματα και αποτελέσματα τάσης |
| Καταγραφή |
αναλογικά αποτελέσματα, δυαδικές εισαγωγές/θέση αποτελεσμάτων |
| Τρόπος |
πραγματικός - ο χρονικός έλεγχος, καμία εξωτερική καλωδίωση απαιτείται |
| Μήκος καταγραφής |
απεριόριστος (μέχρι την εσωτερική μνήμη είναι πλήρης) |
Παροχή ηλεκτρικού ρεύματος
| Ονομαστική τάση εισαγωγής |
προσαρμοσμένος (AC230V/120V±10%, 1 φάση) |
| Ονομαστική συχνότητα |
50/60 Hz |
| Εκτιμημένο ρεύμα |
10A σε 230V/12A σε 120V |
| Σύνδεση |
Τυποποιημένη υποδοχή εναλλασσόμενου ρεύματος (IEC 60320) |
Περιβαλλοντικές συνθήκες
| Θερμοκρασία λειτουργίας |
0… +50 °C (+32… +122 °F) |
| Θερμοκρασία αποθήκευσης |
-25… +70 °C (- 13… +158 °F) |
| Σειρά υγρασίας |
σχετική υγρασία 5… 95%, non-condensing |
| Δόνηση |
IEC 60068-2-6 (20m/s2 σε 10… 150 Hz) |
Διάφορος
| Βάρος |
19.5kg (42,99 λίβρες) |
| Διαστάσεις (W Χ Χ Χ Δ, χωρίς λαβή) |
405×295×250mm (15.94x11.61x9.84 μέσα) |
Ασφάλειες προτύπου, ηλεκτρομαγνητική συμβατότητα
| EMC |
Το προϊόν εμμένει στην ηλεκτρομαγνητική οδηγία 2004/108/ΕΚ συμβατότητας (EMC) (το CE προσαρμόζεται). |
| Το προϊόν εμμένει στην οδηγία 2006/95/ΕΚ χαμηλής τάσης (το CE προσαρμόζεται). |
| Ασφάλεια |
IEC 61326-1 IEC 61000-6-4 IEC 61000-3-2/3 |
| IEC 61010-1 |
Τα relaystar-7000 είναι ένα φορητό σύστημα δοκιμής για πολλές χρήσεις και ηλεκτρονόμων τομέων για τη δοκιμή ηλεκτρομηχανική, το στερεάς κατάστασης και τους βασισμένους σε μικροεπεξεργαστή ηλεκτρονόμους προστασίας, IEC61850 IEDs και τη συγχωνεύοντας μονάδα στις εγκαταστάσεις παραγωγής ενέργειας, και συμβατικός υποσταθμός και έξυπνος υποσταθμός.
