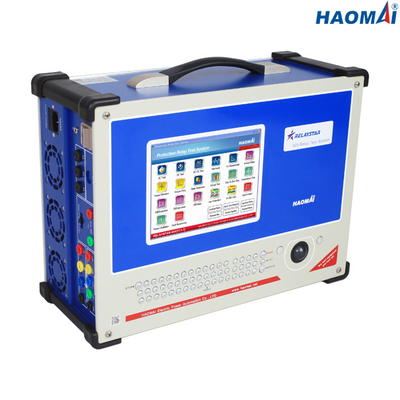

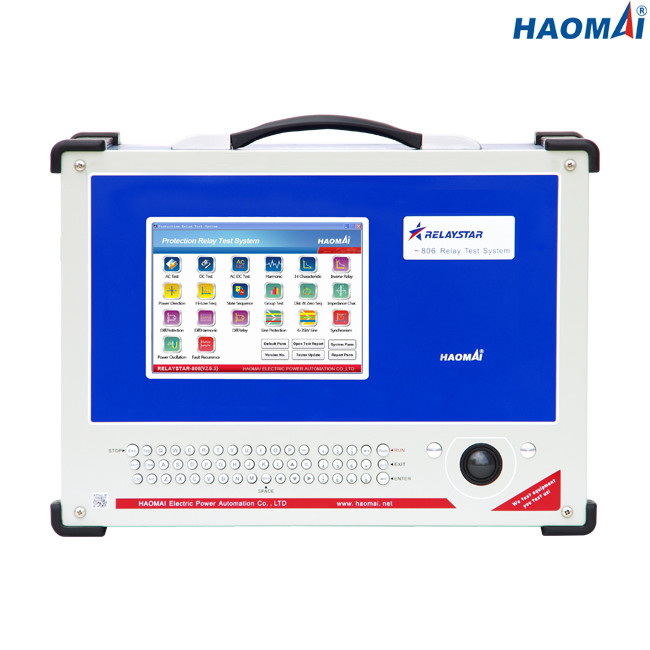

3-phase σύνολο δοκιμής ηλεκτρονόμων προστασίας
Πρότυπο: Relaystar-806
Τα relaystar-806 είναι όλος--μια δοκιμή ηλεκτρονόμων προστασίας που τίθεται για τη δοκιμή ηλεκτρομηχανική, το στερεάς κατάστασης και τους βασισμένους σε μικροεπεξεργαστή προστατευτικούς ηλεκτρονόμους.
Η μονάδα είναι εξαιρετικά συμπαγής και τραχιά. Το σχέδιο ενσωματώνει τον πιό πρόσφατο στη σύγχρονη ψηφιακή τεχνολογία μικροεπεξεργαστών για να επιτύχει τα ανίκητα χαρακτηριστικά παραγωγής από την άποψη της δύναμης, της ακρίβειας, της χαμηλής διαστρέβλωσης, και της δυναμικής ικανότητας. Αυτή η τεχνολογία επιτρέπει στους χρήστες για να εξετάσει πολλές διαφορετικές συγκεκριμένες λειτουργίες που απαιτούνται στη δοκιμή ηλεκτρονόμων, χωρίς την ανάγκη των πρόσθετων εξαρτημάτων. Όλα τα σήματα παραγωγής παράγονται ψηφιακά, ενισχύονται, και ελέγχονται εσωτερικά από τις ευφυείς ενότητες γεννητριών, οι οποίες ερμηνεύουν τις διαταγές που παραλαμβάνονται από το μέτωπο - επιτροπή για να παραγάγουν μια υπερβολικά ακριβή, σταθερή, και χαμηλή διαστρεβλωμένη παραγωγή, ανεξάρτητη από τον ανεφοδιασμό τάσης.
Τα relaystar-806 είναι ικανά για να εκτελέσουν τη δίπλα δίπλα δοκιμή μέσω της ενσωματωμένης ενότητας και της λήψης ΠΣΤ του εξαρτήματος.
Κύρια χαρακτηριστικά γνωρίσματα
1) το 3-phase ρεύμα (3×40A) + 4 συγχρονίζει την παραγωγή τάσης (4×150V)
2) Ενσωματωμένο βιομηχανικό PC με την οθόνη 8 ίντσας LCD
3) Και τοπική εξέταση και μακρινή δοκιμή PC διαθέσιμες
4) Γραμμικός ενισχυτής δύναμης υψηλής επίδοσης
5) Απ'άκρη σ'άκρη δοκιμή με το ενσωματωμένο ΠΣΤ
6) Ανεξάρτητο Aux. Συνεχές ρεύμα
7) Ευφυές self-protection
8) Άφθονες ενότητες δοκιμής
Τεχνικά στοιχεία
Τρέχουσα γεννήτρια
| Θέτοντας σειρά |
3-phase εναλλασσόμενο ρεύμα (λ-ν) |
3x0… 40A |
| 1-φάση εναλλασσόμενο ρεύμα (ll-LN) |
1x0… 120A |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν) |
3x… ±10A |
|
Δύναμη
|
3-phase εναλλασσόμενο ρεύμα (λ-ν) |
3x300VA σε 40A |
| 1-φάση εναλλασσόμενο ρεύμα (ll-LN) |
1x1000VA σε 120A |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν) |
3x120VA σε 10A |
| Ακρίβεια |
Εναλλασσόμενο ρεύμα: ±1mA (≤0.2A), ≤0.1% (0.2~40A) |
| Συνεχές ρεύμα: ±5mA (0~0.5A), ≤0.2% (0.5~10A) |
| Ψήφισμα |
1mA |
Γεννήτρια τάσης
| Θέτοντας σειρά |
4-φάση εναλλασσόμενο ρεύμα (λ-ν) |
4x0… 150V |
| 1-φάση εναλλασσόμενο ρεύμα (λ-λ) |
1x0… 300V |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν) |
3x… ±160V |
| Δύναμη |
4-φάση εναλλασσόμενο ρεύμα (λ-ν) |
4x70VA σε 150V |
| 1-φάση εναλλασσόμενο ρεύμα (λ-λ) |
1x140VA σε 300V |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν) |
3x80VA σε 160V |
| Ακρίβεια |
Εναλλασσόμενο ρεύμα: ±2mV (0.2~2V), ≤0.1% (2~150V) |
| Συνεχές ρεύμα: ±10mV (0~5V), ≤0.2% (5~160V) |
| Ψήφισμα |
1mV |
Βοηθητικός ΣΥΝΕΧΗΣ ανεφοδιασμός
| Σειρά τάσης |
110V/220V (max.1.5A) |
| Δύναμη |
max.165VA/330VA |
Δυαδικές εισαγωγές
| Αριθμός |
8 |
| Χαρακτηριστικά εισαγωγής |
μη απασχόλησης επαφή ή πιθανός-ελεύθερη επαφή |
| Χαρακτηριστικά κατώτατων ορίων |
«0»: 0~6V «1»: 12V~250V |
| Μέγιστο που μετρά το χρόνο |
999999.999s |
| Χρονική ακρίβεια |
±1ms |
| Χρονικό ψήφισμα |
1ms |
Δυαδικά αποτελέσματα
| Αριθμός |
4 |
| Τύπος |
μη απασχόλησης επαφή |
| Ικανότητα σπασιμάτων |
250VAC/0.5A, 250VDC/0.2A |
Γενικές γεννήτριες
| Συχνότητα |
σειρά: 0~1200Hz |
| ακρίβεια:<1mhz>
|
| ψήφισμα: 0.001Hz |
| Φάση |
σειρά: -360° ~+360° |
| ακρίβεια: 0.1° |
| ψήφισμα: 0.01° |
| Αρμονικός |
διαταγή superposition: 2~24 φορές |
| διαστρέβλωση: ≤0.5% |
Παροχή ηλεκτρικού ρεύματος
| Ονομαστική τάση εισαγωγής |
προσαρμοσμένος (εναλλασσόμενο ρεύμα 220V/230V/120V±10%, 1 φάση) |
| Ονομαστική συχνότητα |
50/60 Hz |
| Εκτιμημένο ρεύμα |
10A σε 230V/12A σε 115V |
| Σύνδεση |
τυποποιημένη υποδοχή εναλλασσόμενου ρεύματος (IEC 60320) |
Περιβαλλοντικές συνθήκες
| Θερμοκρασία λειτουργίας |
0… +50 °C (+32… +122 °F) |
| Θερμοκρασία αποθήκευσης |
-25… +70 °C (- 13… +158 °F) |
| Σειρά υγρασίας |
σχετική υγρασία 5… 95%, non-condensing |
| Δόνηση |
IEC 60068-2-6 (20m/s2 σε 10… 150 Hz) |
Διάφορος
| Βάρος |
18kg (39,68 λίβρες) |
| Διαστάσεις (W Χ Χ Χ Δ, χωρίς λαβή) |
405×300×164mm (15.94x11.81x6.46 μέσα) |
| Λιμένας σύνδεσης |
2 λιμένες USB2.0, 1 λιμένας Ethernet |
Ο συμπαγής ενισχυτής δύναμης σχεδίου και υψηλής επίδοσης γραμμικός κάνει τον ηλεκτρονόμο προστασίας 3 φάσης να εξετάσει το σύνολο relaystar-806 ιδιαίτερα κατάλληλο για και την εργασία στη διανομή και τα βιομηχανικά συστήματα.
η 3-phase δοκιμή ηλεκτρονόμων προστασίας έθεσε relaystar-806 που πέρασαν τη δοκιμή τύπων στο εργαστήριο της Κίνας KETOP που αναγνωρίστηκε κάτω από ISO/IEC 17025.
η 3-phase δοκιμή ηλεκτρονόμων προστασίας έθεσε relaystar-806 είναι επίσης βαθμολογημένη στο εργαστήριο τρίτων που αναγνωρίστηκε κάτω από ISO/IEC 17025.
Η έκθεση εκθέσεων δοκιμής τύπων και βαθμολόγησης που παρουσιάζεται από το εργαστήριο παρουσιάζεται όπως κατωτέρω.
