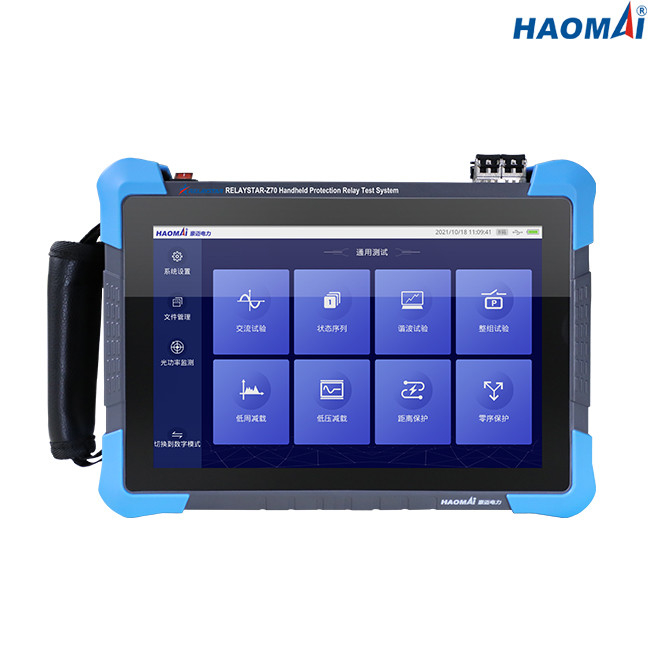

Name: Φορητό καθορισμένο υπερβολικά ελαφρύ μικρό μέγεθος δοκιμής ηλεκτρονόμων προστασίας 120V
Brand: HAOMAI
SKU: Relaystar-Z70

Αρχική Σελίδα Προϊόντα σύνολο δοκιμής ηλεκτρονόμων προστασίας

Φορητό καθορισμένο υπερβολικά ελαφρύ μικρό μέγεθος δοκιμής ηλεκτρονόμων προστασίας 120V

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	HAOMAI
Πιστοποίηση:	ISO9001:2015
Αριθμό μοντέλου:	Relaystar-Z70

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1 σύνολο
Συσκευασία λεπτομέρειες:	Περίπτωση μεταφορών + χαρτοκιβώτιο
Χρόνος παράδοσης:	10-15 εργάσιμες ημέρες
Όροι πληρωμής:	T/T
Δυνατότητα προσφοράς:	400 σύνολα το μήνα

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Όνομα προϊόντων:	Φορητός ελεγκτής ηλεκτρονόμων, εξάρτηση δοκιμής ηλεκτρονόμων, IEC 61850 που εξετάζει	Τρέχουσα παραγωγή:	3x0… 10A
Παραγωγή τάσης:	3x0… 120V	Ακρίβεια παραγωγής:	≤0.1% για την παραγωγή εναλλασσόμενου ρεύματος
IEC 61850 που εξετάζει:	Διαθέσιμος	Λειτουργία:	οθόνη αφής 10,1-ίντσας
Υψηλό φως:	Φορητό σύνολο δοκιμής ηλεκτρονόμων προστασίας , 120V σύνολο δοκιμής ηλεκτρονόμων προστασίας , Υπερβολικά ελαφρύ σύνολο δοκιμής ηλεκτρονόμων

Φορητό σύνολο δοκιμής ηλεκτρονόμων προστασίας

Πρότυπο: Relaystar-Z70
Η φορητή δοκιμή καθορισμένο relaystar-Z70 ηλεκτρονόμων προστασίας είναι σε θέση τους συμβατικούς ηλεκτρονόμους προστασίας (όπως το στερεάς κατάστασης και οι βασισμένοι σε μικροεπεξεργαστή ηλεκτρονόμοι προστασίας), IEDs προστασίας IEC 61850 βασισμένο συσκευές και στον έξυπνο υποσταθμό.
Το σύστημα ενσωματώνει ποικίλες λειτουργίες δοκιμής και ανάλυσης, οι οποίες μπορούν να χρησιμοποιηθούν για την περιεκτική λειτουργική και δοκιμή απόδοσης του εξοπλισμού, όπως η προστασία, η ευφυής συσκευή παρακολούθησης και ελέγχου, η συγχωνεύοντας μονάδα και ο ηλεκτρονικός μετασχηματιστής οργάνων.
Λόγω του μικρού μεγέθους του (ως iPad μίνι) και του ελαφριού σχεδίου, το relaystar-Z70 είναι αρκετά εύκολο να φληθεί την περιοχή δοκιμής.
Η ενσωματωμένη μπαταρία λίθιου μπορεί να κρατήσει τη μονάδα relaystar-Z70 για περισσότερο από 8 ώρες, οι οποίες υπερνικούν τη δυσκολία να πάρουν τη δύναμη επί του τόπου δοκιμής.

Κύρια χαρακτηριστικά γνωρίσματα
1)10,1-ίντσα οθόνη αφής υψηλής ανάλυσης για τη λειτουργία
2)Με βάση την πλατφόρμα υλικού SOC και την ενσωματωμένη ανάπτυξη συστημάτων Linux
3)3-phase τρέχοντα (3x0… 10A) + 3 αποτελέσματα τάσης φάσης (3x0… 120V) για τη δοκιμή των συμβατικών ηλεκτρονόμων προστασίας
4)Συμμορφωθείτε με iec61850-9-1/9-2/9-2LE, FT3/FT3LE, τη ΧΉΝΑ και άλλα οπτικά ψηφιακά πρότυπα μηνυμάτων
5)Διαμορφώστε 36 οπτικά ψηφιακά κανάλια SV/GOOSE
6)Υποστήριξη 100M οπτικές ενότητες διεπαφών δικτύων
7)FT3 υποστήριξης οπτικές ενότητες τμηματικών λιμένων
8)Χρονικός συγχρονισμός υποστήριξης irig-β
9)Σε πραγματικό χρόνο έλεγχος των οπτικών οπτικών ψηφιακών πακέτων δύναμης και δικτύων
10)Η τυποποιημένη SCL εισαγωγή αρχείων υποστήριξης, εξάγει τις απαραίτητες πληροφορίες διαμόρφωσης περίπτωσης συσκευών, και παράγει την τοπολογία με την ανάλυση ένας-κρότου

Τεχνικά στοιχεία
Γενικά αποτελέσματα ρευμάτων και τάσης

Τρέχουσα γεννήτρια	Θέτοντας σειρά	3-phase εναλλασσόμενο ρεύμα (λ-ν): 3x0… 10A
	Θέτοντας σειρά	ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν): 3x0… ±2 Α
	Δύναμη	μέγιστο 30VA
	Ακρίβεια	Εναλλασσόμενο ρεύμα: ≤0.1%
	Ακρίβεια	Συνεχές ρεύμα: ≤0.2%
	Ψήφισμα	1mA
Γεννήτρια τάσης	Θέτοντας σειρά	3-phase εναλλασσόμενο ρεύμα (λ-ν): 3x0… 120V
	Θέτοντας σειρά	ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν): 3x0… ±170V
	Δύναμη	μέγιστο 30VA
	Ακρίβεια	Εναλλασσόμενο ρεύμα: ≤0.1%
	Ακρίβεια	Συνεχές ρεύμα: ≤0.2%
	Ψήφισμα	1mV
Γενικές γεννήτριες	Συχνότητα	σειρά: 10~1200Hz
		ακρίβεια: 0.001Hz
		ψήφισμα: 0.001Hz
	Φάση	σειρά: 0° ~+360°
		ακρίβεια: 0.01°
		ψήφισμα: 0.01°
	Αρμονικός	διαταγή superposition: 1~24 φορές
	Αρμονικός	διαστρέβλωση: ≤0.5%

Διεπαφές επικοινωνίας Ethernet

Τρόπος	10/100Base-TX (10/100Mbit, στρίβω-ζευγάρι, αυτόματος-διασταύρωση)
Αριθμός λιμένα	1
Τύπος διεπαφής	RJ45
Ένδειξη θέσης	Φω'τα οδηγήσεων

Διεπαφές επικοινωνίας οπτικής ίνας

Τρόπος	100Base-FX (100Mbit, οπτική ίνα, σύνολο - ντούμπλεξ)
Αριθμός λιμένα	2
Τύπος διεπαφής	LC
Τύπος ινών	62.5/125μm (πολλαπλού τρόπου ίνα)
Μήκος κύματος	1310nm
Απόσταση μετάδοσης	>1km
Ένδειξη θέσης	Φω'τα οδηγήσεων

FT3 διεπαφές

Αριθμός λιμένα	2 (1 για τη διαβίβαση, 1 για τη λήψη)
Τύπος διεπαφής	ST
Τύπος ινών	62.5/125μm (πολλαπλού τρόπου ίνα)
Μήκος κύματος	850nm

Δυαδικές εισαγωγές

Αριθμός	2
Τύπος	πιθανός-ελεύθερη επαφή ή μη απασχόλησης επαφή (αυτόματος προσδιορισμός)
Χαρακτηριστικά κατώτατων ορίων	«0»: 0~6V «1»: 12V~250V

Δυαδικά αποτελέσματα

Αριθμός	2
Τύπος	μη απασχόλησης επαφή
Ικανότητα σπασιμάτων	250VAC/0.5A 250VDC/0.2A

Παροχή ηλεκτρικού ρεύματος

Εισαγωγή για τον προσαρμοστή	Εναλλασσόμενο ρεύμα 100V~240V, 50/60 Hz
Παραγωγή του προσαρμοστή	ΣΥΝΕΧΈΣ ΡΕΎΜΑ 15V/3A
Ενσωματωμένη μπαταρία λίθιου	7.4V, 9600mAh
Συνεχής χρόνος απασχόλησης	περισσότερο από 8 ώρες

Διάφορος

Βάρος	2.7kg (λίβρα)
Διαστάσεις (W Χ Χ Χ Δ, χωρίς λαβή)	270×210×64mm (x11.61x9.84 μέσα)

Η φορητή δοκιμή καθορισμένο relaystar-Z70 ηλεκτρονόμων προστασίας είναι η πιό πρόσφατη παραγωγή του ultraportable περιεκτικού συνόλου δοκιμής ηλεκτρονόμων προστασίας, το οποίο θα βοηθήσει τους μηχανικούς ευκολότερα πλήρεις η δοκιμή των ηλεκτρονόμων και IEDs προστασίας στον υποσταθμό.
