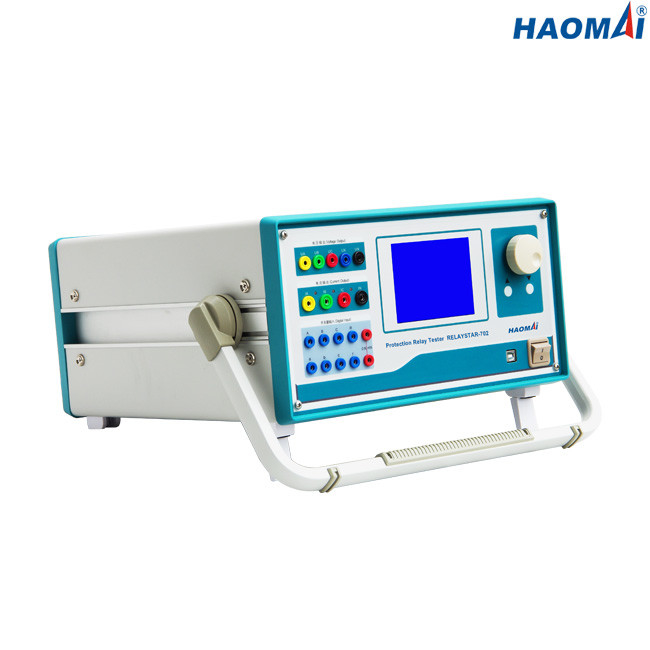

Βασικό τριφασικό σύνολο δοκιμής ηλεκτρονόμων προστασίας
Πρότυπο: Hme-702
Τα hme-702 είναι μια βασική και οικονομική δοκιμή ηλεκτρονόμων προστασίας που τίθεται με τα τριφασικά τρέχοντα αποτελέσματα και τα τετραφασικά αποτελέσματα τάσης. Η hme-702 εξάρτηση μπορεί να εφαρμόσει στη δοκιμή όχι μόνο στη λειτουργούσα αξία και το λειτουργούντα χρόνο των ηλεκτρονόμων AC/DC, αλλά και στη σύνθετη τάση που εμποδίζει κατευθυντικό over-current, μηδέν over-current ακολουθίας, τις χαμηλής συχνότητας ρίχνοντας φορτίων και άλλες λειτουργίες προστασίας της βασισμένης στο μικροεπεξεργαστή προστασίας χαμηλής τάσης και ολόκληρης της μετάδοσης ομάδας της βασισμένης στο μικροεπεξεργαστή προστασίας υψηλής τάσης, και στην αρχική αξία, την αξία γρήγορος-σπασιμάτων, την αρμονική αξία φραξίματος και βασισμένη την στον μικροεπεξεργαστή διαφορική προστασία μετασχηματιστών.
Η βασική τριφασική δοκιμή ηλεκτρονόμων προστασίας έθεσε hme-702 έχει το διπλό τρόπο λειτουργίας. Μπορεί να χρησιμοποιηθεί στον τοπικό τρόπο χωρίς PC, μπορεί επίσης να ελεγχθεί από το λογισμικό που τρέχει σε ένα PC μετά από να συνδέσει με το PC μέσω του καλωδίου επικοινωνίας.
Κύρια χαρακτηριστικά γνωρίσματα
1) το 3-phase ρεύμα (3×40A) + 4 συγχρονίζει την παραγωγή τάσης (4×120V)
2) Και τοπική εξέταση και μακρινή δοκιμή PC διαθέσιμες
3) Κατάλληλη λειτουργία στον τοπικό τρόπο
4) Νέος ενισχυτής δύναμης υψηλός-πίστης γραμμικός
5) Άφθονες δυαδικές εισαγωγές και δυαδικά αποτελέσματα
6) Ανεξάρτητο Aux. ΣΥΝΕΧΗΣ παραγωγή
7) Τέλεια self-protection λειτουργία
Τεχνικά στοιχεία
Τρέχουσα γεννήτρια
| Θέτοντας σειρά |
3-phase εναλλασσόμενο ρεύμα (λ-ν) |
3x0… 40A |
| 1-φάση εναλλασσόμενο ρεύμα (ll-LN) |
1x0… 120A |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν) |
3x… ±10A |
| |
3-phase εναλλασσόμενο ρεύμα (λ-ν) |
3x420VA σε 40A |
| Δύναμη |
1-φάση εναλλασσόμενο ρεύμα (ll-LN) |
1x900VA σε 120A |
| |
ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν) |
3x120VA σε 10A |
| Ακρίβεια |
Εναλλασσόμενο ρεύμα: ≤0.2% |
| Συνεχές ρεύμα: ≤0.5% |
Γεννήτρια τάσης
| Θέτοντας σειρά |
4-φάση εναλλασσόμενο ρεύμα (λ-ν) |
4x0… 120V |
| 1-φάση εναλλασσόμενο ρεύμα (λ-λ) |
1x0… 240V |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν) |
3x… ±160V |
| Δύναμη |
4-φάση εναλλασσόμενο ρεύμα (λ-ν) |
4x80VA σε 120V |
| 1-φάση εναλλασσόμενο ρεύμα (λ-λ) |
1x100VA σε 240V |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν) |
3x70VA σε 160V |
| Ακρίβεια |
Εναλλασσόμενο ρεύμα: ≤0.2% |
| Συνεχές ρεύμα: ≤0.5% |
Βοηθητικός ΣΥΝΕΧΗΣ ανεφοδιασμός
| Σειρά τάσης |
110V/220V (max.1.5A) |
| Δύναμη |
max.165VA/330VA |
Δυαδικές εισαγωγές
| Αριθμός |
8 |
| Χαρακτηριστικά εισαγωγής |
μη απασχόλησης επαφή ή πιθανός-ελεύθερη επαφή |
| Χαρακτηριστικά κατώτατων ορίων |
«0»: 0~6V «1»: 11V~250V |
| Μέγιστο που μετρά το χρόνο |
0.1ms~9999s |
| Χρονική ακρίβεια |
0.1ms |
Δυαδικά αποτελέσματα
| Αριθμός |
4 |
| Τύπος |
μη απασχόλησης επαφή |
| Ικανότητα σπασιμάτων |
220VAC/0.5A, 220VDC/0.2A |
Γενικές γεννήτριες
| Συχνότητα |
σειρά: 0~1000Hz (τρόπος PC), 20~300Hz (τοπικός τρόπος) |
| ακρίβεια:<10mhz>
|
| ψήφισμα: 0.01Hz |
| Φάση |
σειρά: 0~360° |
| ακρίβεια: 0.2° |
| ψήφισμα: 0.1° |
| Αρμονικός |
διαταγές superposition: 1~20 (τρόπος PC), 1~6 (τοπικός τρόπος), |
| διαστρέβλωση: ≤0.5% |
Παροχή ηλεκτρικού ρεύματος
| Ονομαστική τάση εισαγωγής |
Εναλλασσόμενο ρεύμα 220V/230V±10%, 1 φάση |
| Ονομαστική συχνότητα |
50/60 Hz |
| Εκτιμημένο ρεύμα |
10A σε 230V |
| Σύνδεση |
τυποποιημένη υποδοχή εναλλασσόμενου ρεύματος (IEC 60320) |
Διάφορος
| Βάρος |
22kg (48,50 λίβρες) |
| Διαστάσεις (W Χ Χ Χ Δ, χωρίς λαβή) |
400×300×180mm (15.75x11.81x7.09 μέσα) |
| Λιμένας σύνδεσης |
για τη σύνδεση PC |
Η βασική τριφασική δοκιμή ηλεκτρονόμων προστασίας έθεσε hme-702 είναι η ιδανική βασική συσκευή δοκιμής ηλεκτρονόμων για όλες τις εγκαταστάσεις δύναμης, τις εγκαταστάσεις παραγωγής ενέργειας, τις κατασκευές ηλεκτρονόμων, τις κατασκευές επιτροπής, τα ερευνητικά κέντρα, τα πανεπιστήμια, και τις εξεταστικές επιχειρήσεις κ.λπ.
