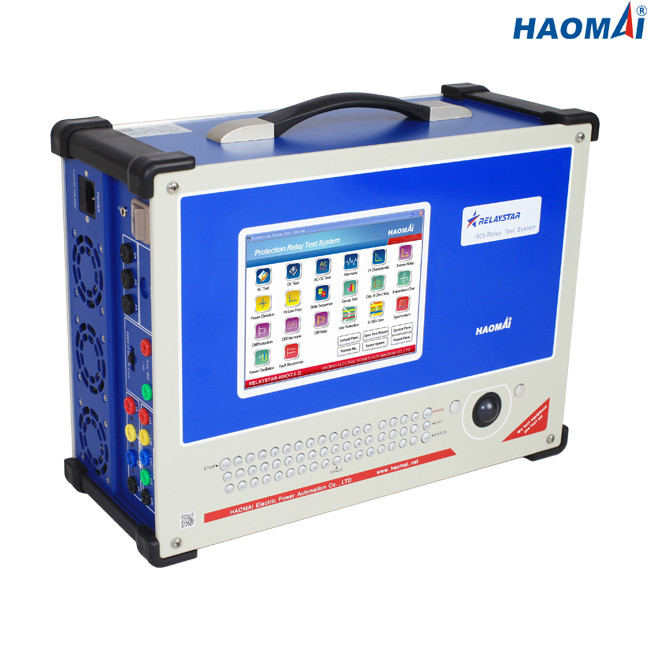

Περιεκτικό τριφασικό σύνολο δοκιμής ηλεκτρονόμων προστασίας
Πρότυπο: Relaystar-806
Τα relaystar-806 είναι περιεκτικό τριφασικό εργαλείο συνόλου και ανάθεσης δοκιμής ηλεκτρονόμων προστασίας. Έχει 7 κανάλια για την παραγωγή ((3I + 4U), και κάθε κανάλι παραγωγής είναι ανεξάρτητος και ταυτόχρονος έλεγχος του μεγέθους, της γωνίας φάσης και των τιμών συχνότητας.
Η relaystar-806 εξάρτηση μπορεί να χρησιμοποιηθεί ανεξάρτητα μέσω του ενσωματωμένου βιομηχανικού PC με την οθόνη 8 ίντσας LCD, το πλήρες πληκτρολόγιο και το ποντίκι, κανένα PC που απαιτείται. Ο χειριστής μπορεί επίσης να συνδέσει relaystar-806 εξάρτηση με το lap-top, να χρησιμοποιήσει το λογισμικό RELAYSTAR που τρέχει στο lap-top με το λειτουργικό σύστημα παραθύρων για να ελέγξει πλήρως τη relaystar-806 εξάρτηση για να ολοκληρώσει όλες τις δοκιμές και να σώσει τα αποτελέσματα της δοκιμής στο lap-top.
Κύρια χαρακτηριστικά γνωρίσματα
1) Καθολικές εφαρμογές δοκιμής ηλεκτρονόμων
2) 7-κανάλι αποτελέσματα (3I + 4U)
2) Ενσωματωμένο βιομηχανικό PC με την οθόνη 8 ίντσας LCD, το πλήρες πληκτρολόγιο και το ποντίκι
3) Ο έλεγχος και λειτουργεί με ή χωρίς PC
4) Ανεξάρτητη ΣΥΝΕΧΉΣ παραγωγή AUX
5) Απ'άκρη σ'άκρη δοκιμή με το ενσωματωμένο ΠΣΤ
6) Πλήρες λειτουργικό λογισμικό δοκιμής RELAYSTAR
7) Δυνατότητα εισαγωγών & εξαγωγής αρχείων του ΡΙΟ
8) Πρότυπο ηλεκτρικών συστημάτων για τη δυναμική δοκιμή
9) Σε απευθείας σύνδεση διανυσματική επίδειξη
10) Ανάψτε για να σφάλετε τη δοκιμή (SOTF)
11) Αυτόματη δημιουργία εκθέσεων δοκιμής
12) Βελτίωση λογισμικού δωρεάν
Τεχνικά στοιχεία
Τρέχουσα γεννήτρια
| Θέτοντας σειρά |
3-phase εναλλασσόμενο ρεύμα (λ-ν) |
3x0… 40A |
| 1-φάση εναλλασσόμενο ρεύμα (ll-LN) |
1x0… 120A |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν) |
3x… ±10A |
|
Δύναμη
|
3-phase εναλλασσόμενο ρεύμα (λ-ν) |
3x300VA σε 40A |
| 1-φάση εναλλασσόμενο ρεύμα (ll-LN) |
1x1000VA σε 120A |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν) |
3x120VA σε 10A |
| Ακρίβεια |
Εναλλασσόμενο ρεύμα: ±1mA (≤0.2A), ≤0.1% (0.2~40A) |
| Συνεχές ρεύμα: ±5mA (0~0.5A), ≤0.2% (0.5~10A) |
| Ψήφισμα |
1mA |
Γεννήτρια τάσης
| Θέτοντας σειρά |
4-φάση εναλλασσόμενο ρεύμα (λ-ν) |
4x0… 150V |
| 1-φάση εναλλασσόμενο ρεύμα (λ-λ) |
1x0… 300V |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν) |
3x… ±160V |
| Δύναμη |
4-φάση εναλλασσόμενο ρεύμα (λ-ν) |
4x70VA σε 150V |
| 1-φάση εναλλασσόμενο ρεύμα (λ-λ) |
1x140VA σε 300V |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν) |
3x80VA σε 160V |
| Ακρίβεια |
Εναλλασσόμενο ρεύμα: ±2mV (0.2~2V), ≤0.1% (2~150V) |
| Συνεχές ρεύμα: ±10mV (0~5V), ≤0.2% (5~160V) |
| Ψήφισμα |
1mV |
Βοηθητική ΣΥΝΕΧΗΣ παραγωγή
| Σειρά τάσης |
110V/220V (max.1.5A) |
| Δύναμη |
max.165VA/330VA |
Δυαδικές εισαγωγές
| Αριθμός |
8 |
| Χαρακτηριστικά εισαγωγής |
μη απασχόλησης επαφή ή πιθανός-ελεύθερη επαφή |
| Χαρακτηριστικά κατώτατων ορίων |
«0»: 0~6V «1»: 12V~250V |
| Μέγιστο που μετρά το χρόνο |
999999.999s |
| Χρονική ακρίβεια |
±1ms |
| Χρονικό ψήφισμα |
1ms |
Δυαδικά αποτελέσματα
| Αριθμός |
4 |
| Τύπος |
μη απασχόλησης επαφή |
| Ικανότητα σπασιμάτων |
250VAC/0.5A, 250VDC/0.2A |
Γενικές γεννήτριες
| Συχνότητα |
σειρά: 0~1200Hz |
| ακρίβεια:<1mhz>
|
| ψήφισμα: 0.001Hz |
| Φάση |
σειρά: -360° ~+360° |
| ακρίβεια: 0.1° |
| ψήφισμα: 0.01° |
| Αρμονικός |
διαταγή superposition: 2~24 φορές |
| διαστρέβλωση: ≤0.5% |
Παροχή ηλεκτρικού ρεύματος
| Ονομαστική τάση εισαγωγής |
προσαρμοσμένος (εναλλασσόμενο ρεύμα 220V/230V/120V±10%, 1 φάση) |
| Ονομαστική συχνότητα |
50/60 Hz |
| Εκτιμημένο ρεύμα |
10A σε 230V/12A σε 115V |
| Σύνδεση |
τυποποιημένη υποδοχή εναλλασσόμενου ρεύματος (IEC 60320) |
Διάφορος
| Βάρος |
18kg (39,68 λίβρες) |
| Διαστάσεις (W Χ Χ Χ Δ, χωρίς λαβή) |
405×300×164mm (15.94x11.81x6.46 μέσα) |
| Λιμένας σύνδεσης |
2 λιμένες USB2.0, 1 λιμένας Ethernet |
Η περιεκτική τριφασική δοκιμή ηλεκτρονόμων προστασίας έθεσε relaystar-806 σχεδιάζεται πρώτιστα για τη δευτεροβάθμια δοκιμή των ηλεκτρονόμων προστασίας. Ουσιαστικά όλοι οι ηλεκτρονόμοι προστασίας τύπων που καθορίζονται από ANSI/IEEE μπορούν να εξεταστούν. Τα παραδείγματα αυτού που relaystar-806 μπορούν να εξετάσουν παρουσιάζονται όπως κάτω από τον πίνακα.
| Ansi/IEEE αριθ. |
Συσκευή ή όνομα λειτουργίας |
| 2 |
Να κοιτάξει επίμονα χρονικής καθυστέρησης |
| 3 |
Ελέγχοντας ή ενδασφαλίζοντας ηλεκτρονόμος |
| 7 |
Ηλεκτρονόμος ποσοστό--αλλαγής |
| 13 |
Συσκευή σύγχρονος-ταχύτητας |
| 15 |
Ταχύτητα ή συχνότητα, συσκευή ταιριάσματος |
| 16 |
Συσκευή μεταδόσεων στοιχείων |
| 18 |
Επιταχύνοντας ή επιβραδυμένος συσκευή |
| 21 |
Ηλεκτρονόμος απόστασης |
| 24 |
Βολτ ανά ηλεκτρονόμο της Hertz |
| 25 |
Συσκευή συγχρονισμού ή συγχρονισμός-ελέγχου |
| 27 |
Ηλεκτρονόμος Undervoltage |
| 30 |
Ηλεκτρονόμος αγγέλων |
| 32 |
Κατευθυντικός ηλεκτρονόμος δύναμης |
| 36 |
Συσκευή τάσης πολικότητας ή πόλωσης |
| 37 |
Υπόγειο ρεύμα ή ηλεκτρονόμος Underpower |
| 40 |
Ηλεκτρονόμος τομέων |
| 44 |
Αρχικός ηλεκτρονόμος ακολουθίας μονάδων |
| 46 |
Τρέχων ηλεκτρονόμος αντίστροφος-φάσης ή φάση-ισορροπίας |
| 47 |
Ηλεκτρονόμος τάσης ακολουθιών φάσης |
| 48 |
Ελλιπής ηλεκτρονόμος ακολουθίας |
| 50 |
Στιγμιαίο Overcurrent ή ποσοστό ηλεκτρονόμου ανόδου |
| 51 |
Χρονικό Overcurrent εναλλασσόμενου ρεύματος ηλεκτρονόμος |
| 55 |
Ηλεκτρονόμος παράγοντα δύναμης |
| 59 |
Overvoltage ηλεκτρονόμος |
| 60 |
Τάση ή τρέχων ηλεκτρονόμος ισορροπίας |
| 62 |
Χρονική καθυστέρηση που σταματά ή ηλεκτρονόμος ανοίγματος |
| 66 |
Συσκευή σκαλίσματος ή Jogging |
| 67 |
Κατευθυντικός Overcurrent εναλλασσόμενου ρεύματος ηλεκτρονόμος |
| 68 |
Έξω--βήμα ή εμποδίζοντας ηλεκτρονόμος |
| 69 |
Επιτρεπτική συσκευή ελέγχου |
| 74 |
Ηλεκτρονόμος συναγερμών |
| 76 |
ΣΥΝΕΧΗΣ τρέχων ηλεκτρονόμος |
| 77 |
Τηλεμετρώντας συσκευή |
| 78 |
Φάση-γωνία που μετρά τον ηλεκτρονόμο |
| 79 |
Ηλεκτρονόμος εναλλασσόμενου ρεύματος Reclosing |
| 81 |
Ηλεκτρονόμος συχνότητας |
| 82 |
ΣΥΝΕΧΗΣ φορτίο-μετρώντας Reclosing ηλεκτρονόμος |
| 83 |
Αυτόματος εκλεκτικός ηλεκτρονόμος ελέγχου ή μεταφοράς |
| 85 |
Ηλεκτρονόμος δεκτών μεταφορέων ή πειραματικός-καλωδίων |
| 86 |
Ηλεκτρονόμος ανταπεργίας |
| 87 |
Διαφορικός προστατευτικός ηλεκτρονόμος |
| 91 |
Κατευθυντικός ηλεκτρονόμος τάσης |
| 92 |
Κατευθυντικός ηλεκτρονόμος τάσης και ισχύος |
| 94 |
Τρικλοποδιά ή Trip-free ηλεκτρονόμος |
