Για πολλές χρήσεις σύνολο δοκιμής ηλεκτρονόμων προστασίας

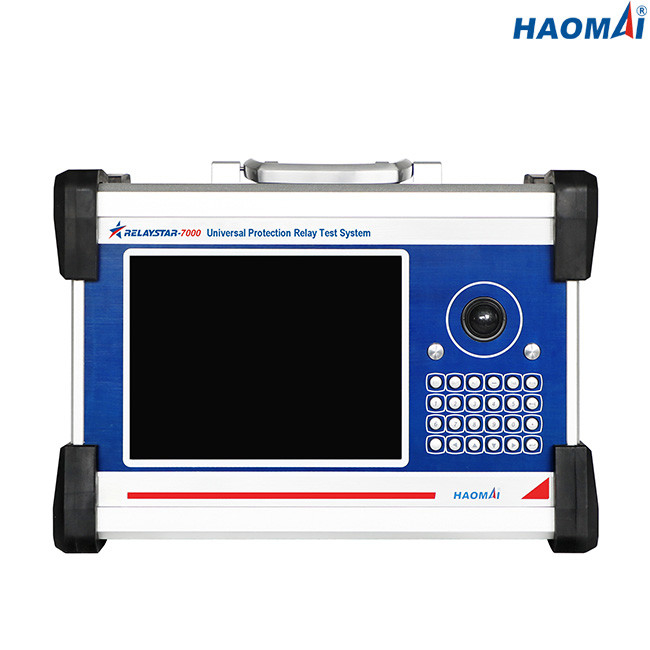

Πρότυπο: Relaystar-7000
Τα relaystar-7000 είναι ένα φορητό σύνολο δοκιμής ηλεκτρονόμων για πολλές χρήσεις και προστασίας τομέων. Η μονάδα χρησιμοποιείται μέσω του ενσωματωμένου βιομηχανικού PC με την οθόνη επαφής, το αριθμητικό πληκτρολόγιο και το ποντίκι 9,7 ίντσας TFT LCD, το οποίο επιτρέπει στο χρήστη για να εκτελέσει το χειρωνακτικό, σταθερό κράτος και τη δυναμική δοκιμή γρήγορα και εύκολα. Οι δοκιμές, και τα αποτελέσματα της δοκιμής, μπορούν να σωθούν στην τοπική μνήμη και να μεταφορτωθούν σε ένα ραβδί μνήμης USB για τη μεταφορά δεδομένων δοκιμής ή στις εκθέσεις δοκιμής τυπωμένων υλών.
Για την πλήρη αυτόματη δοκιμή σε ένα PC, κάθε relaystar-7000 μονάδα έρχεται με εγκαθιστά την έκδοση του λογισμικού RELAYSTAR. RELAYSTAR το λογισμικό σχεδιάζεται για να τρέξει σε ένα PC με τα παράθυρα 10 το λειτουργικό σύστημα.
Τα relaystar-7000 είναι ικανά της δοκιμής ηλεκτρομηχανικής, του στερεάς κατάστασης και των βασισμένων σε μικροεπεξεργαστή προστατευτικών ηλεκτρονόμων, IEC61850 IEDs και συγχωνεύοντας μονάδα.
Κύρια χαρακτηριστικά γνωρίσματα
●Ικανός της δοκιμής ηλεκτρομηχανικής, του στερεάς κατάστασης και των βασισμένων σε μικροεπεξεργαστή προστατευτικών ηλεκτρονόμων, IEC61850 IEDs και συγχωνεύοντας μονάδα
●Αυτόνομη λειτουργία που χρησιμοποιεί τη διαισθητική γραφική TFT LCD οθόνη υψηλής ανάλυσης, κανένα PC που απαιτείται για να λειτουργήσει
●Μακρινή ικανότητα δοκιμής PC
●Υψηλής τάσης και υψηλή δύναμη
●Ενσωματωμένο κυματοειδές που ελέγχει και που καταγράφει
●Ο δυναμικός δορυφόρος ΠΣΤ συγχρόνισε τη δίπλα δίπλα εξεταστική ικανότητα
●IEC61850 εξεταστική ικανότητα
Τεχνικά στοιχεία
Γενικά αποτελέσματα ρευμάτων και τάσης
| Τρέχουσα γεννήτρια |
Θέτοντας σειρά |
6-φάση εναλλασσόμενο ρεύμα (λ-ν): 6x0… 30A |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν): 6x0… ±10 Α |
| Δύναμη |
6-φάση εναλλασσόμενο ρεύμα (λ-ν): 6x450VA σε 30A |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν): 6x120VA σε 10A |
| Ακρίβεια |
Εναλλασσόμενο ρεύμα: ±1mA (≤0.2A), ≤0.1% (0.2~30A) |
| Συνεχές ρεύμα: ±5mA (0.2~0.5A), ≤0.2% (0.5~10A) |
| Ψήφισμα |
1mA |
| Γεννήτρια τάσης |
Θέτοντας σειρά |
6-φάση εναλλασσόμενο ρεύμα (λ-ν): 6x0… 150V |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν): 6x0… ±160V |
| Δύναμη |
6-φάση εναλλασσόμενο ρεύμα (λ-ν): 6x80VA σε 150V |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν): 6x80VA σε 160V |
| Ακρίβεια |
Εναλλασσόμενο ρεύμα: ±2mV (0.2~2V), ≤0.1% (2~150V) |
| Συνεχές ρεύμα: ±10mV (0.5~5V), ≤0.2% (5~160V) |
| Ψήφισμα |
1mV |
| Γενικές γεννήτριες |
Συχνότητα |
σειρά: 0~1200Hz |
| ακρίβεια:<1mhz>
|
| ψήφισμα: 0.001Hz |
| Φάση |
σειρά: -360° ~+360° |
| ακρίβεια: 0.1° |
| ψήφισμα: 0.01° |
| Αρμονικός |
διαταγή superposition: 2~24 φορές |
| διαστρέβλωση: ≤0.5% |
Διεπαφές επικοινωνίας Ethernet
| Τρόπος |
10/100Base-TX (10/100Mbit, στρίβω-ζευγάρι, αυτόματος-διασταύρωση) |
| Αριθμός λιμένα |
2 |
| Τύπος διεπαφής |
RJ45 |
| Ένδειξη θέσης |
Φω'τα οδηγήσεων |
Διεπαφές επικοινωνίας οπτικής ίνας
| Τρόπος |
100Base-FX (100Mbit, οπτική ίνα, σύνολο - ντούμπλεξ) |
| Αριθμός λιμένα |
8 |
| Τύπος διεπαφής |
LC |
| Τύπος ινών |
62.5/125μm (πολλαπλού τρόπου ίνα) |
| Μήκος κύματος |
1310nm |
| Απόσταση μετάδοσης |
>1km |
| Ένδειξη θέσης |
Φω'τα οδηγήσεων |
FT3 διεπαφές
| Αριθμός λιμένα |
9 (8 για τη διαβίβαση, 1 για τη λήψη) |
| Τύπος διεπαφής |
ST |
| Τύπος ινών |
62.5/125μm (πολλαπλού τρόπου ίνα) |
| Μήκος κύματος |
850nm |
Δυαδικές εισαγωγές
| Αριθμός |
8 |
| Τύπος |
πιθανός-ελεύθερη επαφή ή μη απασχόλησης επαφή (αυτόματος προσδιορισμός) |
| Χαρακτηριστικά κατώτατων ορίων |
«0»: 0~6V «1»: 12V~250V |
Δυαδικά αποτελέσματα
| Αριθμός |
4 |
| Τύπος |
μη απασχόλησης επαφή |
| Ικανότητα σπασιμάτων |
250VAC/0.5A 250VDC/0.2A |
Ενσωματωμένοι έλεγχος και καταγραφή
| Έλεγχος |
ρεύματα και αποτελέσματα τάσης |
| Καταγραφή |
αναλογικά αποτελέσματα, δυαδικές εισαγωγές/θέση αποτελεσμάτων |
| Τρόπος |
πραγματικός - ο χρονικός έλεγχος, καμία εξωτερική καλωδίωση απαιτείται |
| Μήκος καταγραφής |
απεριόριστος (μέχρι την εσωτερική μνήμη είναι πλήρης) |
Παροχή ηλεκτρικού ρεύματος
| Ονομαστική τάση εισαγωγής |
προσαρμοσμένος (AC230V/120V±10%, 1 φάση) |
| Ονομαστική συχνότητα |
50/60 Hz |
| Εκτιμημένο ρεύμα |
10A σε 230V/12A σε 120V |
| Σύνδεση |
Τυποποιημένη υποδοχή εναλλασσόμενου ρεύματος (IEC 60320) |
Περιβαλλοντικές συνθήκες
| Θερμοκρασία λειτουργίας |
0… +50 °C (+32… +122 °F) |
| Θερμοκρασία αποθήκευσης |
-25… +70 °C (- 13… +158 °F) |
| Σειρά υγρασίας |
σχετική υγρασία 5… 95%, non-condensing |
| Δόνηση |
IEC 60068-2-6 (20m/s2 σε 10… 150 Hz) |
Διάφορος
| Βάρος |
19.5kg (42,99 λίβρες) |
| Διαστάσεις (W Χ Χ Χ Δ, χωρίς λαβή) |
405×295×250mm (15.94x11.61x9.84 μέσα) |
Ασφάλειες προτύπου, ηλεκτρομαγνητική συμβατότητα
| EMC |
Το προϊόν εμμένει στην ηλεκτρομαγνητική οδηγία 2004/108/ΕΚ συμβατότητας (EMC) (το CE προσαρμόζεται). |
| Το προϊόν εμμένει στην οδηγία 2006/95/ΕΚ χαμηλής τάσης (το CE προσαρμόζεται). |
| Ασφάλεια |
IEC 61326-1 IEC 61000-6-4 IEC 61000-3-2/3 |
| IEC 61010-1 |
Τα relaystar-7000 είναι μια για πολλές χρήσεις και φορητή δοκιμή τομέων που τίθεται για τη δοκιμή ηλεκτρομηχανική, το στερεάς κατάστασης και τους βασισμένους σε μικροεπεξεργαστή ηλεκτρονόμους προστασίας, IEC61850 IEDs και συγχωνεύοντας μονάδα στις εγκαταστάσεις παραγωγής ενέργειας, συμβατικός υποσταθμός ή έξυπνος υποσταθμός.
