Πολυσύνθετο σύνολο δοκιμής ηλεκτρονόμων προστασίας έξι-φάσης
Πρότυπο: Relaystar-1600
Η δοκιμή ηλεκτρονόμων προστασίας έξι-φάσης έθεσε relaystar-1600 είναι πολυσύνθετη δοκιμή που τέθηκε με 6 τρέχοντα κανάλια παραγωγής και 6 κανάλια παραγωγής τάσης, που έχει προορίζονται πρώτιστα για τη δευτεροβάθμια δοκιμή των ηλεκτρονόμων προστασίας. Ουσιαστικά όλοι οι τύποι ηλεκτρονόμων προστασίας μπορούν να εξεταστούν, όπως ηλεκτρομηχανικός, το στερεάς κατάστασης και οι βασισμένοι σε μικροεπεξεργαστή ηλεκτρονόμοι προστασίας.

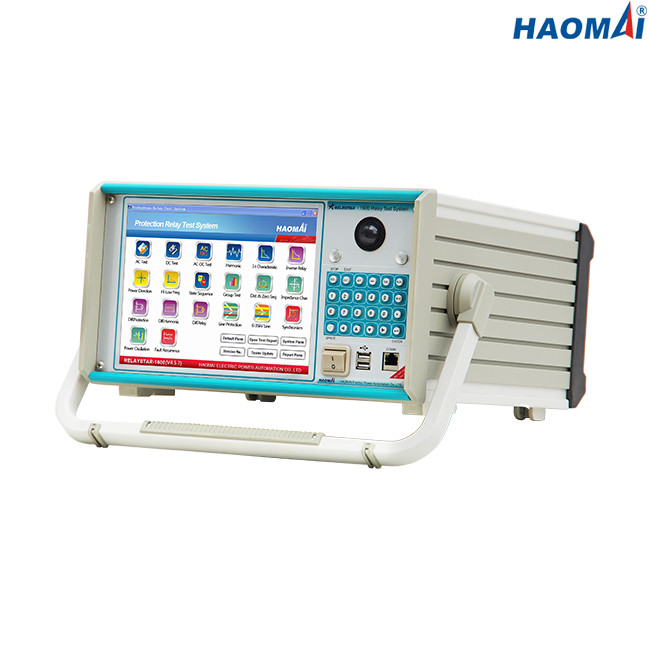

Η πολυσύνθετη δοκιμή ηλεκτρονόμων προστασίας έξι-φάσης έθεσε relaystar-1600 έχει τη δυνατότητα που ελέγχεται με το χέρι από το ενσωματωμένο βιομηχανικό PC και την πλήρη οθόνη χρώματος TFT LCD, η οποία επιτρέπει στο χρήστη για να εκτελέσει το εγχειρίδιο, την κατάσταση και τη δυναμική δοκιμή γρήγορα και εύκολα, καθώς επίσης και τη χρησιμοποίηση των ενσωματωμένων προετοιμασμένων ενοτήτων δοκιμής για τους περισσότερους δημοφιλείς ηλεκτρονόμους.
Η πολυσύνθετη δοκιμή ηλεκτρονόμων προστασίας έξι-φάσης έθεσε relaystar-1600 μπορεί να συγχρονιστεί για να εκτελέσει τη δίπλα δίπλα δοκιμή με τα σύνολα δοκιμής που διατέθηκαν στους διαφορετικούς υποσταθμούς μέσω του ενσωματωμένου ΠΣΤ της.
Κύρια χαρακτηριστικά γνωρίσματα
1) 6-φάση το ρεύμα (6×40A) + 6 συγχρονίζει τα αποτελέσματα τάσης (6×150V)
2) Ενσωματωμένο βιομηχανικό PC με την οθόνη 10,4 ίντσας LCD
3) Και τοπική εξέταση και μακρινή δοκιμή PC διαθέσιμες
4) Παραγωγή 1x1000VA υψηλής δύναμης σε 240A
5) Ενσωματωμένοι έλεγχος και καταγραφή
6) Απ'άκρη σ'άκρη δοκιμή με το ενσωματωμένο ΠΣΤ
7) Μεταβλητός προσομοιωτής μπαταριών
8) Πλήρες λειτουργικό λογισμικό δοκιμής RELAYSTAR
9) Δυνατότητα εισαγωγών & εξαγωγής του ΡΙΟ
10) Αυτόματη δημιουργία εκθέσεων δοκιμής
Τεχνικά στοιχεία
Τρέχουσα γεννήτρια
| Θέτοντας σειρά |
6-φάση εναλλασσόμενο ρεύμα (λ-ν) |
6x0… 40A |
| 3-phase εναλλασσόμενο ρεύμα (λ-ν) |
3x0… 80A |
| 1-φάση εναλλασσόμενο ρεύμα (ll-LN) |
1x0… 240A |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν) |
6x0… ±20 Α |
| Δύναμη |
6-φάση εναλλασσόμενο ρεύμα (λ-ν) |
6x300VA σε 40A |
| 3-phase εναλλασσόμενο ρεύμα (λ-ν) |
3x450VA σε 80A |
| 1-φάση εναλλασσόμενο ρεύμα (ll-LN) |
1x1000VA σε 240A |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν) |
6x120VA σε 20A |
| Ακρίβεια |
Εναλλασσόμενο ρεύμα: ±1mA (≤0.2A), ≤0.1% (0.2~40A) |
| Συνεχές ρεύμα: ±5mA (0.2~0.5A), ≤0.2% (0.5~20A) |
| Ψήφισμα |
1mA |
Γεννήτρια τάσης
| Θέτοντας σειρά |
6-φάση εναλλασσόμενο ρεύμα (λ-ν) |
6x0… 150V |
| 3-phase εναλλασσόμενο ρεύμα (λ-ν) |
3x0… 300V |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν) |
6x0… ±175V |
| Δύναμη |
6-φάση εναλλασσόμενο ρεύμα (λ-ν) |
6x80VA σε 150V |
| 3-phase εναλλασσόμενο ρεύμα (λ-ν) |
3x100VA σε 300V |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν) |
6x80VA σε 175V |
| Ακρίβεια |
Εναλλασσόμενο ρεύμα: ±2mV (0.2~2V), ≤0.1% (2~150V) |
| Συνεχές ρεύμα: ±10mV (0.5~5V), ≤0.2% (5~175V) |
| Ψήφισμα |
1mV |
Βοηθητικός ΣΥΝΕΧΗΣ ανεφοδιασμός
| Σειρά τάσης |
110V/220V (max.1.5A) |
| Δύναμη |
max.165VA/330VA |
Δυαδικές εισαγωγές
| Αριθμός |
10 |
| Χαρακτηριστικά εισαγωγής |
μη απασχόλησης επαφή ή πιθανός-ελεύθερη επαφή |
| Χαρακτηριστικά κατώτατων ορίων |
«0»: 0~6V «1»: 12V~250V |
| Μέγιστο που μετρά το χρόνο |
999999.999s |
| Χρονική ακρίβεια |
±1ms |
| Χρονικό ψήφισμα |
1ms |
Δυαδικά αποτελέσματα
| Αριθμός |
8 |
| Τύπος |
μη απασχόλησης επαφή |
| Ικανότητα σπασιμάτων |
250VAC/0.5A, 250VDC/0.2A |
Ενσωματωμένοι έλεγχος και καταγραφή
| Έλεγχος |
ρεύματα και αποτελέσματα τάσης |
| Καταγραφή |
αναλογικά αποτελέσματα, δυαδικές εισαγωγές/θέση αποτελεσμάτων |
| Τρόπος |
πραγματικός - ο χρονικός έλεγχος, καμία εξωτερική καλωδίωση απαιτείται |
| Μήκος καταγραφής |
απεριόριστος (μέχρι την εσωτερική μνήμη είναι πλήρης) |
Γενικές γεννήτριες
| Συχνότητα |
σειρά: 0~1200Hz |
| ακρίβεια:<1mhz>
|
| ψήφισμα: 0.001Hz |
| Φάση |
σειρά: -360° ~+360° |
| ακρίβεια: 0.1° |
| ψήφισμα: 0.01° |
| Αρμονικός |
διαταγή superposition: 2~24 φορές |
| διαστρέβλωση: ≤0.5% |
Παροχή ηλεκτρικού ρεύματος
| Ονομαστική τάση εισαγωγής |
προσαρμοσμένος (εναλλασσόμενο ρεύμα 220V/230V/120V±10%, 1 φάση) |
| Ονομαστική συχνότητα |
50/60 Hz |
| Εκτιμημένο ρεύμα |
10A σε 230V/12A σε 115V |
| Σύνδεση |
τυποποιημένη υποδοχή εναλλασσόμενου ρεύματος (IEC 60320) |
Περιβαλλοντικές συνθήκες
| Θερμοκρασία λειτουργίας |
0… +50 °C (+32… +122 °F) |
| Θερμοκρασία αποθήκευσης |
-25… +70 °C (- 13… +158 °F) |
| Σειρά υγρασίας |
σχετική υγρασία 5… 95%, non-condensing |
| Δόνηση |
IEC 60068-2-6 (20m/s2 σε 10… 150 Hz) |
Διάφορος
| Βάρος |
18kg (39,68 λίβρες) |
| Διαστάσεις (W Χ Χ Χ Δ, χωρίς λαβή) |
420×360×210mm (16.54x14.17x8.27 μέσα) |
| Λιμένας σύνδεσης |
2 λιμένες USB2.0, 1 λιμένας Ethernet |
Η πολυσύνθετη δοκιμή ηλεκτρονόμων προστασίας έξι-φάσης έθεσε relaystar-1600 έχει την τέλεια προστασία. Όλα τα αποτελέσματα ρευμάτων και τάσης είναι πλήρως υπερφόρτωση και βραχυκυκλώνουν την απόδειξη και προστατευμένος από τα εξωτερικά υψηλής τάσεως παροδικά σήματα και πέρα από τη θερμοκρασία.
Η πολυσύνθετη δοκιμή ηλεκτρονόμων προστασίας έξι-φάσης έθεσε relaystar-1600 είναι η προτιμημένη επιλογή για τους μηχανικούς δοκιμής σε περιπτώσεις όπου η άριστη δυνατότητα μεταφοράς απαιτείται και 6 συγχρονίζουν το ρεύμα μέχρι 40A είναι ικανοποιητικά.
Η πολυσύνθετη δοκιμή ηλεκτρονόμων προστασίας έξι-φάσης έθεσε relaystar-1600 μπορεί να χρησιμοποιηθεί για να εξετάσει τους ηλεκτρονόμους προστασίας της Γερμανίας MULTILIN που παρουσιάστηκαν όπως κάτω από τις εικόνες.
