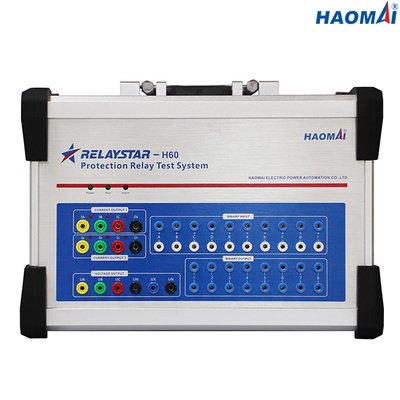

Υψηλό σύνολο δοκιμής ηλεκτρονόμων προστασίας έξι-φάσης ακρίβειας
Πρότυπο: Relaystar-H60
Η υψηλή δοκιμή καθορισμένο relaystar-H60 ηλεκτρονόμων προστασίας έξι-φάσης ακρίβειας είναι η φορητή δοκιμή ηλεκτρονόμων προστασίας που τίθεται για τη δοκιμή ηλεκτρομηχανική, το στερεάς κατάστασης και τους βασισμένους σε μικροεπεξεργαστή ηλεκτρονόμους προστασίας.
Το relaystar-H60 μπορεί παραγωγή 6 ρεύμα φάσης (6x0… 32A) και τάση 4 φάσης (4x0… 300V). Κάθε κανάλι παραγωγής είναι ανεξάρτητο, και το μέγεθος ρευμάτων και τάσης, η γωνία φάσης και η συχνότητα μπορούν να ρυθμιστούν ελεύθερα.
Η ακρίβεια παραγωγής εναλλασσόμενου ρεύματος relaystar-H60 είναι πολύ υψηλότερη, μέχρι 0,05%.
Το relaystar-H60 μπορεί να ελεγχθεί και να χρησιμοποιηθεί από το λογισμικό RELAYSTAR που τρέχει σε ένα lap-top με τα παράθυρα 10 το λειτουργικό σύστημα.
Κύρια χαρακτηριστικά γνωρίσματα
1) 6-φάση το ρεύμα (6×32A) + 4 συγχρονίζει την παραγωγή τάσης (4×300V)
2) Υψηλότερη ακρίβεια παραγωγής (≤0.05% για την παραγωγή εναλλασσόμενου ρεύματος)
3) Απ'άκρη σ'άκρη δοκιμή μέσω του ενσωματωμένου ΠΣΤ
4) Ενσωματωμένοι έλεγχος και καταγραφή
5) Δυνατότητα εισαγωγών & εξαγωγής του ΡΙΟ
6) Σε απευθείας σύνδεση διανυσματική επίδειξη
7) Άφθονες δυαδικές εισαγωγές και δυαδικά αποτελέσματα
8) Μεταβλητός προσομοιωτής μπαταριών (διευθετήσιμη ΣΥΝΕΧΗΣ παραγωγή 0-300V)
9) Ισχυρό λογισμικό δοκιμής RELAYSTAR
10) Βελτίωση λογισμικού δωρεάν
Τεχνικά στοιχεία
Τρέχουσα γεννήτρια
| Θέτοντας σειρά |
6-φάση εναλλασσόμενο ρεύμα (λ-ν) |
6x0… 32A |
| 3-phase εναλλασσόμενο ρεύμα (λ-ν) |
3x0… 64A |
| 1-φάση εναλλασσόμενο ρεύμα (ll-LN) |
1x0… 192A |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν) |
6x0… ±15A |
| Δύναμη |
6-φάση εναλλασσόμενο ρεύμα (λ-ν) |
6x240VA σε 32A |
| 3-phase εναλλασσόμενο ρεύμα (λ-ν) |
3x400VA σε 64A |
| 1-φάση εναλλασσόμενο ρεύμα (ll-LN) |
1x750VA σε 192A |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν) |
6x240VA σε 15A |
| Ακρίβεια |
Εναλλασσόμενο ρεύμα: ±2.5mA (≤0.5A), ≤0.05% (0.5~32A) |
| Συνεχές ρεύμα: ≤0.1% |
| Ψήφισμα |
1mA |
Γεννήτρια τάσης
| Θέτοντας σειρά |
4-φάση εναλλασσόμενο ρεύμα (λ-ν) |
4x0… 300V |
| 1-φάση εναλλασσόμενο ρεύμα (λ-λ) |
1x0… 600V |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν) |
4x0… ±300V |
| Δύναμη |
4-φάση εναλλασσόμενο ρεύμα (λ-ν) |
4x80VA σε 300V |
| 1-φάση εναλλασσόμενο ρεύμα (λ-λ) |
1x160VA σε 600V |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν) |
4x80VA σε 300V |
| Ακρίβεια |
Εναλλασσόμενο ρεύμα: ±5mV (≤5V), ≤0.05% (5~300V) |
| Συνεχές ρεύμα: ≤0.1% |
| Ψήφισμα |
1mV |
Βοηθητικός ΣΥΝΕΧΗΣ ανεφοδιασμός
| Σειρά τάσης |
0-300V |
| Ακρίβεια παραγωγής |
≤0.5% |
| Δύναμη |
max.160VA |
Δυαδικές εισαγωγές
| Αριθμός |
10 |
| Χαρακτηριστικά εισαγωγής |
μη απασχόλησης επαφή ή πιθανός-ελεύθερη επαφή |
| Χαρακτηριστικά κατώτατων ορίων |
«0»: 0-6V «1»: 11V-250V |
| Μέγιστο που μετρά το χρόνο |
999999.999s |
| Χρονική ακρίβεια |
≤0.1ms |
| Χρονικό ψήφισμα |
0.1ms |
Δυαδικά αποτελέσματα
| Αριθμός |
8 |
| Τύπος |
μη απασχόλησης επαφή |
| Ικανότητα σπασιμάτων |
250VAC/0.5A, 250VDC/0.2A |
ΣΥΝΕΧΗΣ τάση που μετρά την εισαγωγή
| Μέτρηση της σειράς |
0… ±10 Β |
| Ακρίβεια |
λάθος < 0="">
|
ΣΥΝΕΧΕΣ ρεύμα που μετρά την εισαγωγή
| Μέτρηση της σειράς |
0… ±20 μΑ |
| Ακρίβεια |
λάθος < 0="">
|
Ενσωματωμένοι έλεγχος και καταγραφή
| Έλεγχος |
6-φάση ρεύμα και 4 αποτελέσματα τάσης φάσης |
| Καταγραφή |
αναλογικά αποτελέσματα |
| Τρόπος |
πραγματικός - ο χρονικός έλεγχος, καμία εξωτερική καλωδίωση απαιτείται |
| Μήκος καταγραφής |
απεριόριστος (μέχρι την εσωτερική μνήμη είναι πλήρης) |
Γενικές γεννήτριες
| Συχνότητα |
σειρά: 0~1200Hz |
| ακρίβεια:<1mhz>
|
| ψήφισμα: 0.001Hz |
| Φάση |
σειρά: -360° ~+360° |
| ακρίβεια: 0.1° |
| ψήφισμα: 0. 1° |
| Αρμονικός |
διαταγή superposition: 2~24 φορές |
| διαστρέβλωση: ≤0.5% |
Παροχή ηλεκτρικού ρεύματος
| Ονομαστική τάση εισαγωγής |
AC220V/230V±10%, 1 φάση |
| Ονομαστική συχνότητα |
50/60 Hz |
| Εκτιμημένο ρεύμα |
10A σε 230V |
| Σύνδεση |
τυποποιημένη υποδοχή εναλλασσόμενου ρεύματος (IEC 60320) |
Διάφορος
| Βάρος |
14.8kg (32,63 λίβρες) |
| Διαστάσεις (W Χ Χ Χ Δ, χωρίς λαβή) |
392x272x237mm (15.43x10.71x9.33 μέσα) |
| Λιμένας σύνδεσης |
1 λιμένας Ethernet |
Περιβαλλοντικές συνθήκες
| Θερμοκρασία λειτουργίας |
0… +50 °C (+32… +122 °F) |
| Θερμοκρασία αποθήκευσης |
-25… +70 °C (- 13… +158 °F) |
| Σειρά υγρασίας |
σχετική υγρασία 5… 95%, non-condensing |
| Δόνηση |
IEC 60068-2-6 (20m/s2 σε 10… 150 Hz) |
Το relaystar-H60 είναι ισχυρή δοκιμή ηλεκτρονόμων προστασίας που τίθεται για όλες τις κατασκευές ηλεκτρονόμων, τις κατασκευές μηχανισμών διανομής, τις εγκαταστάσεις παραγωγής ενέργειας, τα ερευνητικά κέντρα, τα πανεπιστήμια, τις αναθέτοντας και εξεταστικές επιχειρήσεις κ.λπ.
