Υψηλή ακρίβεια 6 - δευτεροβάθμιο σύνολο δοκιμής εγχύσεων φάσης

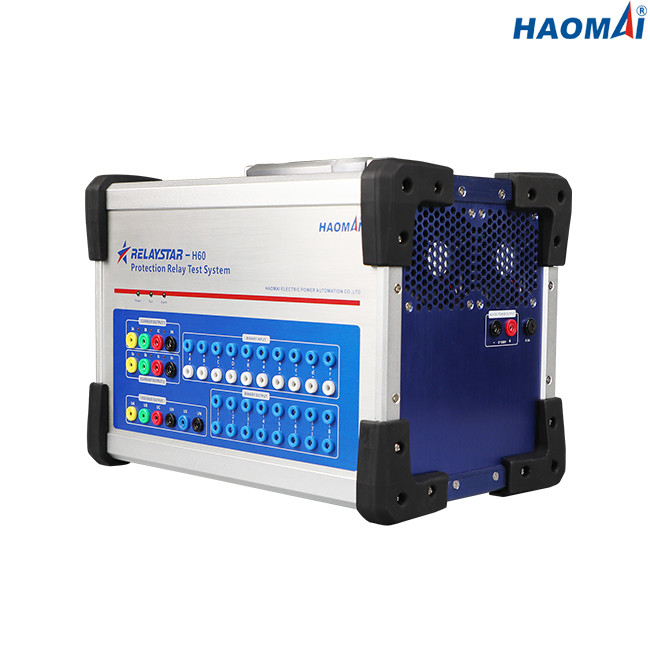

Πρότυπο: Relaystar-H60
Το relaystar-H60 είναι η φορητή δευτεροβάθμια δοκιμή εγχύσεων που τίθεται για τη δοκιμή των περισσότερων τύπων σύγχρονων πολλών χρήσεων ηλεκτρονόμων προστασίας. Μπορεί παραγωγή 6 ρεύμα φάσης (6×30A) και τάση 4 φάσης (4×300V), και η ακρίβεια παραγωγής εναλλασσόμενου ρεύματος μπορεί να φθάσει σε 0,05%.
Το relaystar-H60 μπορεί να χρησιμοποιηθεί ευρέως για να εξετάσει τους διαφορικούς ηλεκτρονόμους προστασίας μετασχηματιστών, δεδομένου ότι χρησιμοποιεί 6 τρέχουσες γεννήτριες. Μπορεί επίσης να χρησιμοποιηθεί για να εξετάσει τους διαφορικούς ηλεκτρονόμους προστασίας γεννητριών και τους διαφορικούς ηλεκτρονόμους προστασίας γραμμών.
Με τη βοήθεια του επιβάτη, relaystar-H60 θα παραγάγει ένα κυματοειδές που καταγράφεται από ένα όργανο καταγραφής διαταραχής. Η μορφή αρχείου που υποστηρίζεται COMTRADE από τον επιβάτη είναι.
Κύρια χαρακτηριστικά γνωρίσματα
1) 6-φάση το ρεύμα (6×32A) + 4 συγχρονίζει την παραγωγή τάσης (4×300V)
2) Υψηλότερη ακρίβεια παραγωγής (≤0.05% για την παραγωγή εναλλασσόμενου ρεύματος)
3) Απ'άκρη σ'άκρη δοκιμή μέσω του ενσωματωμένου ΠΣΤ
4) Ενσωματωμένοι έλεγχος και καταγραφή
5) Άφθονες δυαδικές εισαγωγές και δυαδικά αποτελέσματα
5) Ανεξάρτητο Aux. ΣΥΝΕΧΗΣ ανεφοδιασμός
6) Ισχυρό λογισμικό δοκιμής RELAYSTAR
Τεχνικά στοιχεία
Τρέχουσα γεννήτρια
| Θέτοντας σειρά |
6-φάση εναλλασσόμενο ρεύμα (λ-ν) |
6x0… 32A |
| 3-phase εναλλασσόμενο ρεύμα (λ-ν) |
3x0… 64A |
| 1-φάση εναλλασσόμενο ρεύμα (ll-LN) |
1x0… 192A |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν) |
6x0… ±15A |
| Δύναμη |
6-φάση εναλλασσόμενο ρεύμα (λ-ν) |
6x240VA σε 32A |
| 3-phase εναλλασσόμενο ρεύμα (λ-ν) |
3x400VA σε 64A |
| 1-φάση εναλλασσόμενο ρεύμα (ll-LN) |
1x750VA σε 192A |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν) |
6x240VA σε 15A |
| Ακρίβεια |
Εναλλασσόμενο ρεύμα: ±2.5mA (≤0.5A), ≤0.05% (0.5~32A) |
| Συνεχές ρεύμα: ≤0.1% |
| Ψήφισμα |
1mA |
Γεννήτρια τάσης
| Θέτοντας σειρά |
4-φάση εναλλασσόμενο ρεύμα (λ-ν) |
4x0… 300V |
| 1-φάση εναλλασσόμενο ρεύμα (λ-λ) |
1x0… 600V |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν) |
4x0… ±300V |
| Δύναμη |
4-φάση εναλλασσόμενο ρεύμα (λ-ν) |
4x80VA σε 300V |
| 1-φάση εναλλασσόμενο ρεύμα (λ-λ) |
1x160VA σε 600V |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν) |
4x80VA σε 300V |
| Ακρίβεια |
Εναλλασσόμενο ρεύμα: ±5mV (≤5V), ≤0.05% (5~300V) |
| Συνεχές ρεύμα: ≤0.1% |
| Ψήφισμα |
1mV |
Βοηθητικός ΣΥΝΕΧΗΣ ανεφοδιασμός
| Σειρά τάσης |
0-300V |
| Ακρίβεια παραγωγής |
≤0.5% |
| Δύναμη |
max.160VA |
Δυαδικές εισαγωγές
| Αριθμός |
10 |
| Χαρακτηριστικά εισαγωγής |
μη απασχόλησης επαφή ή πιθανός-ελεύθερη επαφή |
| Χαρακτηριστικά κατώτατων ορίων |
«0»: 0-6V «1»: 11V-250V |
| Μέγιστο που μετρά το χρόνο |
999999.999s |
| Χρονική ακρίβεια |
≤0.1ms |
| Χρονικό ψήφισμα |
0.1ms |
Δυαδικά αποτελέσματα
| Αριθμός |
8 |
| Τύπος |
μη απασχόλησης επαφή |
| Ικανότητα σπασιμάτων |
250VAC/0.5A, 250VDC/0.2A |
ΣΥΝΕΧΗΣ τάση που μετρά την εισαγωγή
| Μέτρηση της σειράς |
0… ±10 Β |
| Ακρίβεια |
λάθος < 0="">
|
ΣΥΝΕΧΕΣ ρεύμα που μετρά την εισαγωγή
| Μέτρηση της σειράς |
0… ±20 μΑ |
| Ακρίβεια |
λάθος < 0="">
|
Ενσωματωμένοι έλεγχος και καταγραφή
| Έλεγχος |
6-φάση ρεύμα και 4 αποτελέσματα τάσης φάσης |
| Καταγραφή |
αναλογικά αποτελέσματα |
| Τρόπος |
πραγματικός - ο χρονικός έλεγχος, καμία εξωτερική καλωδίωση απαιτείται |
| Μήκος καταγραφής |
απεριόριστος (μέχρι την εσωτερική μνήμη είναι πλήρης) |
Γενικές γεννήτριες
| Συχνότητα |
σειρά: 0~1200Hz |
| ακρίβεια:<1mhz>
|
| ψήφισμα: 0.001Hz |
| Φάση |
σειρά: -360° ~+360° |
| ακρίβεια: 0.1° |
| ψήφισμα: 0. 1° |
| Αρμονικός |
διαταγή superposition: 2~24 φορές |
| διαστρέβλωση: ≤0.5% |
Παροχή ηλεκτρικού ρεύματος
| Ονομαστική τάση εισαγωγής |
AC220V/230V±10%, 1 φάση |
| Ονομαστική συχνότητα |
50/60 Hz |
| Εκτιμημένο ρεύμα |
10A σε 230V |
| Σύνδεση |
τυποποιημένη υποδοχή εναλλασσόμενου ρεύματος (IEC 60320) |
Διάφορος
| Βάρος |
14.8kg (32,63 λίβρες) |
| Διαστάσεις (W Χ Χ Χ Δ, χωρίς λαβή) |
392x272x237mm (15.43x10.71x9.33 μέσα) |
| Λιμένας σύνδεσης |
1 λιμένας Ethernet |
Περιβαλλοντικές συνθήκες
| Θερμοκρασία λειτουργίας |
0… +50 °C (+32… +122 °F) |
| Θερμοκρασία αποθήκευσης |
-25… +70 °C (- 13… +158 °F) |
| Σειρά υγρασίας |
σχετική υγρασία 5… 95%, non-condensing |
| Δόνηση |
IEC 60068-2-6 (20m/s2 σε 10… 150 Hz) |
Η υψηλή ακρίβεια 6 δευτεροβάθμια δοκιμή καθορισμένο relaystar-H60 εγχύσεων φάσης έχει την καλή προστασία. Όλα τα αποτελέσματα ρευμάτων και τάσης είναι πλήρως υπερφόρτωση και βραχυκυκλώνουν την απόδειξη και προστατευμένος από τα εξωτερικά υψηλής τάσεως παροδικά σήματα και πέρα από τη θερμοκρασία.
HAOMAI παρέχει ότι η τριών ετών ποιοτική εγγύηση 6 συγχρονίζει τη δευτεροβάθμια δοκιμή καθορισμένο relaystar-H60 εγχύσεων και την ισόβια συντήρηση.
