Για πολλές χρήσεις δευτεροβάθμιο σύνολο δοκιμής εγχύσεων

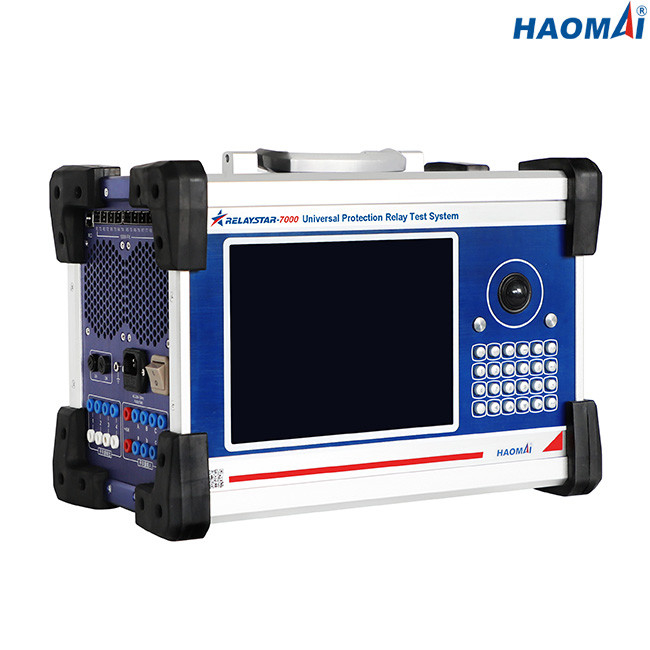

Πρότυπο: Relaystar-7000
Τα relaystar-7000 είναι ένα φορητό δευτεροβάθμιο σύνολο δοκιμής για πολλές χρήσεις και εγχύσεων τομέων, το οποίο είναι ικανό της δοκιμής ηλεκτρομηχανικής, του στερεάς κατάστασης και των βασισμένων σε μικροεπεξεργαστή ηλεκτρονόμων προστασίας, IEC61850 IEDs και συγχωνεύοντας μονάδα.
Τα relaystar-7000 μπορούν παραγωγή 6 ρεύμα φάσης (6×0… 30A) και τάση 6 φάσης (6×0… 150V) να εξετάσουν όλους τους συμβατικούς ηλεκτρονόμους προστασίας που καθορίζονται στο Ansi/IEEE αριθ.
Η relaystar-7000 μονάδα μπορεί να χρησιμοποιηθεί μέσω του ενσωματωμένου βιομηχανικού PC με την οθόνη επαφής, το αριθμητικό πληκτρολόγιο και το ποντίκι 9,7 ίντσας TFT LCD, το οποίο επιτρέπει στο χρήστη για να εκτελέσει το χειρωνακτικό, σταθερό κράτος και τη δυναμική δοκιμή γρήγορα και εύκολα.
Για τη σύνδεση με το PC, κάθε relaystar-7000 μονάδα έρχεται με μια έκδοση εγκαταστάσεων του λογισμικού RELAYSTAR. RELAYSTAR το λογισμικό μπορεί να τρέξει σε ένα PC με το λειτουργικό σύστημα παραθύρων.
Κύρια χαρακτηριστικά γνωρίσματα
●Ικανός της δοκιμής ηλεκτρομηχανικής, του στερεάς κατάστασης και των βασισμένων σε μικροεπεξεργαστή προστατευτικών ηλεκτρονόμων, IEC61850 IEDs και συγχωνεύοντας μονάδα
●6-φάση το ρεύμα (6×0… 30A) + 6 συγχρονίζει την παραγωγή τάσης (6×0… 150V)
●Αυτόνομη λειτουργία που χρησιμοποιεί τη διαισθητική γραφική TFT LCD οθόνη υψηλής ανάλυσης, κανένα PC που απαιτείται για να λειτουργήσει
●Μακρινή ικανότητα δοκιμής PC
●Υψηλής τάσης και υψηλή δύναμη
●Ενσωματωμένο κυματοειδές που ελέγχει και που καταγράφει
●Ο δυναμικός δορυφόρος ΠΣΤ συγχρόνισε τη δίπλα δίπλα εξεταστική ικανότητα
●IEC61850 εξεταστική ικανότητα
Τεχνικά στοιχεία
Γενικά αποτελέσματα ρευμάτων και τάσης
| Τρέχουσα γεννήτρια |
Θέτοντας σειρά |
6-φάση εναλλασσόμενο ρεύμα (λ-ν): 6x0… 30A |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν): 6x0… ±10 Α |
| Δύναμη |
6-φάση εναλλασσόμενο ρεύμα (λ-ν): 6x450VA σε 30A |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν): 6x120VA σε 10A |
| Ακρίβεια |
Εναλλασσόμενο ρεύμα: ±1mA (≤0.2A), ≤0.1% (0.2~30A) |
| Συνεχές ρεύμα: ±5mA (0.2~0.5A), ≤0.2% (0.5~10A) |
| Ψήφισμα |
1mA |
| Γεννήτρια τάσης |
Θέτοντας σειρά |
6-φάση εναλλασσόμενο ρεύμα (λ-ν): 6x0… 150V |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν): 6x0… ±160V |
| Δύναμη |
6-φάση εναλλασσόμενο ρεύμα (λ-ν): 6x80VA σε 150V |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν): 6x80VA σε 160V |
| Ακρίβεια |
Εναλλασσόμενο ρεύμα: ±2mV (0.2~2V), ≤0.1% (2~150V) |
| Συνεχές ρεύμα: ±10mV (0.5~5V), ≤0.2% (5~160V) |
| Ψήφισμα |
1mV |
| Γενικές γεννήτριες |
Συχνότητα |
σειρά: 0~1200Hz |
| ακρίβεια:<1mhz>
|
| ψήφισμα: 0.001Hz |
| Φάση |
σειρά: -360° ~+360° |
| ακρίβεια: 0.1° |
| ψήφισμα: 0.01° |
| Αρμονικός |
διαταγή superposition: 2~24 φορές |
| διαστρέβλωση: ≤0.5% |
Διεπαφές επικοινωνίας Ethernet
| Τρόπος |
10/100Base-TX (10/100Mbit, στρίβω-ζευγάρι, αυτόματος-διασταύρωση) |
| Αριθμός λιμένα |
2 |
| Τύπος διεπαφής |
RJ45 |
| Ένδειξη θέσης |
Φω'τα οδηγήσεων |
Διεπαφές επικοινωνίας οπτικής ίνας
| Τρόπος |
100Base-FX (100Mbit, οπτική ίνα, σύνολο - ντούμπλεξ) |
| Αριθμός λιμένα |
8 |
| Τύπος διεπαφής |
LC |
| Τύπος ινών |
62.5/125μm (πολλαπλού τρόπου ίνα) |
| Μήκος κύματος |
1310nm |
| Απόσταση μετάδοσης |
>1km |
| Ένδειξη θέσης |
Φω'τα οδηγήσεων |
FT3 διεπαφές
| Αριθμός λιμένα |
9 (8 για τη διαβίβαση, 1 για τη λήψη) |
| Τύπος διεπαφής |
ST |
| Τύπος ινών |
62.5/125μm (πολλαπλού τρόπου ίνα) |
| Μήκος κύματος |
850nm |
Δυαδικές εισαγωγές
| Αριθμός |
8 |
| Τύπος |
πιθανός-ελεύθερη επαφή ή μη απασχόλησης επαφή (αυτόματος προσδιορισμός) |
| Χαρακτηριστικά κατώτατων ορίων |
«0»: 0~6V «1»: 12V~250V |
Δυαδικά αποτελέσματα
| Αριθμός |
4 |
| Τύπος |
μη απασχόλησης επαφή |
| Ικανότητα σπασιμάτων |
250VAC/0.5A 250VDC/0.2A |
Ενσωματωμένοι έλεγχος και καταγραφή
| Έλεγχος |
ρεύματα και αποτελέσματα τάσης |
| Καταγραφή |
αναλογικά αποτελέσματα, δυαδικές εισαγωγές/θέση αποτελεσμάτων |
| Τρόπος |
πραγματικός - ο χρονικός έλεγχος, καμία εξωτερική καλωδίωση απαιτείται |
| Μήκος καταγραφής |
απεριόριστος (μέχρι την εσωτερική μνήμη είναι πλήρης) |
Παροχή ηλεκτρικού ρεύματος
| Ονομαστική τάση εισαγωγής |
προσαρμοσμένος (AC230V/120V±10%, 1 φάση) |
| Ονομαστική συχνότητα |
50/60 Hz |
| Εκτιμημένο ρεύμα |
10A σε 230V/12A σε 120V |
| Σύνδεση |
Τυποποιημένη υποδοχή εναλλασσόμενου ρεύματος (IEC 60320) |
Περιβαλλοντικές συνθήκες
| Θερμοκρασία λειτουργίας |
0… +50 °C (+32… +122 °F) |
| Θερμοκρασία αποθήκευσης |
-25… +70 °C (- 13… +158 °F) |
| Σειρά υγρασίας |
σχετική υγρασία 5… 95%, non-condensing |
| Δόνηση |
IEC 60068-2-6 (20m/s2 σε 10… 150 Hz) |
Διάφορος
| Βάρος |
19.5kg (42,99 λίβρες) |
| Διαστάσεις (W Χ Χ Χ Δ, χωρίς λαβή) |
405×295×250mm (15.94x11.61x9.84 μέσα) |
Τα relaystar-7000 είναι μια δοκιμή για πολλές χρήσεις και εγχύσεων τομέων φορητή δευτεροβάθμια που τίθεται για τη δοκιμή όλων των ειδών ηλεκτρονόμων προστασίας στο συμβατικό υποσταθμό, επίσης που εξετάζουν IEC61850 IEDs και που συγχωνεύουν τη μονάδα στον έξυπνο υποσταθμό.
Η για πολλές χρήσεις δευτεροβάθμια δοκιμή εγχύσεων έθεσε relaystar-7000 που πέρασαν τη δοκιμή τύπων στο εργαστήριο της Κίνας KETOP που αναγνωρίστηκε κάτω από ISO/IEC 17025, επίσης βαθμολογήθηκε στο εργαστήριο τρίτων που αναγνωρίστηκε κάτω από ISO/IEC 17025.
