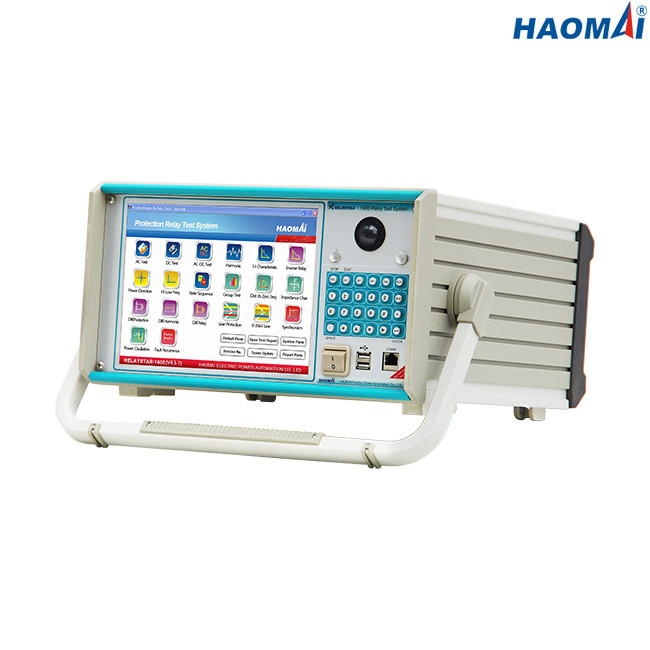

39.68lb τρέχουσα δευτεροβάθμια καθορισμένη πολλαπλού τρόπου 6x150V εγχύσεων παραγωγή τάσης δοκιμής

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	HAOMAI
Πιστοποίηση:	ISO9001:2015, Type Test Report, Calibration Report
Αριθμό μοντέλου:	Relaystar-1600

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1 σύνολο
Τιμή:	negotiation
Συσκευασία λεπτομέρειες:	Περίπτωση μεταφορών + περίπτωση κοντραπλακέ
Χρόνος παράδοσης:	5-10 εργάσιμες ημέρες
Όροι πληρωμής:	T/T
Δυνατότητα προσφοράς:	400 σύνολα το μήνα

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Όνομα προϊόντων:	Ελεγκτής ηλεκτρονόμων, σύστημα δοκιμής ηλεκτρονόμων, σύνολο δοκιμής ηλεκτρονόμων προστασίας	6-φάση τρέχουσα παραγωγή:	6×0… 40A
6-φάση παραγωγή τάσης:	6×0… 150V	Ακρίβεια παραγωγής εναλλασσόμενου ρεύματος:	≤0.1%
Ενσωματωμένη ΕΠΙ με την οθόνη LCD:	Διαθέσιμος	Δίπλα δίπλα δοκιμή:	μέσω του ενσωματωμένου ΠΣΤ
Υψηλό φως:	39.68lb δευτεροβάθμιο σύνολο δοκιμής εγχύσεων , Πολλαπλού τρόπου δευτεροβάθμιο σύνολο δοκιμής εγχύσεων , 6x150V τρέχον σύνολο δοκιμής εγχύσεων

Υψηλή δύναμη 6 δευτεροβάθμιο σύνολο δοκιμής εγχύσεων φάσης

Πρότυπο: Relaystar-1600

Τα relaystar-1600 είναι δευτεροβάθμια δοκιμή εγχύσεων 6 φάσης που τίθεται για τη δοκιμή όλων των γενεών και των τύπων ηλεκτρονόμων προστασίας, οι οποίοι μπορούν παραγωγή 6 ρεύμα φάσης (6x0… 40A) και τάση 6 φάσης (6x0… 150V). Η ισχυρή τρέχουσα πηγή του (6x0… 40A, 6x300VA 1x0… 240A, 1x1000VA) είναι σε θέση τους ηλεκτρομηχανικούς ηλεκτρονόμους υψηλός-φορτίων με πολύ τις απαιτήσεις υψηλής δύναμης.

6-φάση η δευτεροβάθμια δοκιμή εγχύσεων έθεσε relaystar-1600 μπορεί να συγχρονιστεί για να εκτελέσει τη δίπλα δίπλα δοκιμή με τα σύνολα δοκιμής που διατέθηκαν στους διαφορετικούς υποσταθμούς μέσω του ενσωματωμένου ΠΣΤ της.

Το τοπικό σύστημα λογισμικού 6 συγχρονίζει τη δευτεροβάθμια δοκιμή εγχύσεων έθεσε relaystar-1600 σχεδιάζεται βασισμένος στο σύστημα παραθύρων. Μπορεί είτε να χρησιμοποιηθεί από το ενσωματωμένο βιομηχανικό PC με την οθόνη 10,4 ίντσας TFT LCD είτε από το λογισμικό δοκιμής που τρέχει σε ένα PC.

Κύρια χαρακτηριστικά γνωρίσματα:

1) 6-φάση το ρεύμα (6×40A) + 6 συγχρονίζει την παραγωγή τάσης (6×150V)

2) Ενσωματωμένο βιομηχανικό PC με την οθόνη 10,4 ίντσας LCD

3) Και τοπική εξέταση και μακρινή δοκιμή PC διαθέσιμες

4) Γραμμικός ενισχυτής δύναμης υψηλής επίδοσης

5) Ενσωματωμένοι έλεγχος και καταγραφή

6) Απ'άκρη σ'άκρη δοκιμή με το ενσωματωμένο ΠΣΤ

7) Ευφυές self-protection

8) Άφθονες ενότητες δοκιμής

Τεχνικά στοιχεία

Τρέχουσα γεννήτρια

Θέτοντας σειρά	6-φάση εναλλασσόμενο ρεύμα (λ-ν)	6x0… 40A
	3-phase εναλλασσόμενο ρεύμα (λ-ν)	3x0… 80A
	1-φάση εναλλασσόμενο ρεύμα (ll-LN)	1x0… 240A
	ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν)	6x0… ±20 Α
Δύναμη	6-φάση εναλλασσόμενο ρεύμα (λ-ν)	6x300VA σε 40A
	3-phase εναλλασσόμενο ρεύμα (λ-ν)	3x450VA σε 80A
	1-φάση εναλλασσόμενο ρεύμα (ll-LN)	1x1000VA σε 240A
	ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν)	6x120VA σε 20A
Ακρίβεια	Εναλλασσόμενο ρεύμα: ±1mA (≤0.2A), ≤0.1% (0.2~40A)
Ακρίβεια	Συνεχές ρεύμα: ±5mA (0.2~0.5A), ≤0.2% (0.5~20A)
Ψήφισμα	1mA

Γεννήτρια τάσης

Θέτοντας σειρά	6-φάση εναλλασσόμενο ρεύμα (λ-ν)	6x0… 150V
	3-phase εναλλασσόμενο ρεύμα (λ-ν)	3x0… 300V
	ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν)	6x0… ±175V
Δύναμη	6-φάση εναλλασσόμενο ρεύμα (λ-ν)	6x80VA σε 150V
	3-phase εναλλασσόμενο ρεύμα (λ-ν)	3x100VA σε 300V
	ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν)	6x80VA σε 175V
Ακρίβεια	Εναλλασσόμενο ρεύμα: ±2mV (0.2~2V), ≤0.1% (2~150V)
	Συνεχές ρεύμα: ±10mV (0.5~5V), ≤0.2% (5~175V)
Ψήφισμα	1mV

Βοηθητικός ΣΥΝΕΧΗΣ ανεφοδιασμός

Σειρά τάσης	110V/220V (max.1.5A)
Δύναμη	max.165VA/330VA

Δυαδικές εισαγωγές

Αριθμός	10
Χαρακτηριστικά εισαγωγής	μη απασχόλησης επαφή ή πιθανός-ελεύθερη επαφή
Χαρακτηριστικά κατώτατων ορίων	«0»: 0~6V «1»: 12V~250V
Μέγιστο που μετρά το χρόνο	999999.999s
Χρονική ακρίβεια	±1ms
Χρονικό ψήφισμα	1ms

Δυαδικά αποτελέσματα

Αριθμός	8
Τύπος	μη απασχόλησης επαφή
Ικανότητα σπασιμάτων	250VAC/0.5A, 250VDC/0.2A

Ενσωματωμένοι έλεγχος και καταγραφή

Έλεγχος	ρεύματα και αποτελέσματα τάσης
Καταγραφή	αναλογικά αποτελέσματα, δυαδικές εισαγωγές/θέση αποτελεσμάτων
Τρόπος	πραγματικός - ο χρονικός έλεγχος, καμία εξωτερική καλωδίωση απαιτείται
Μήκος καταγραφής	απεριόριστος (μέχρι την εσωτερική μνήμη είναι πλήρης)

Γενικές γεννήτριες

Συχνότητα	σειρά: 0~1200Hz
	ακρίβεια:<1mhz>
	ψήφισμα: 0.001Hz
Φάση	σειρά: -360° ~+360°
	ακρίβεια: 0.1°
	ψήφισμα: 0.01°
Αρμονικός	διαταγή superposition: 2~24 φορές
Αρμονικός	διαστρέβλωση: ≤0.5%

Παροχή ηλεκτρικού ρεύματος

Ονομαστική τάση εισαγωγής	προσαρμοσμένος (εναλλασσόμενο ρεύμα 220V/230V/120V±10%, 1 φάση)
Ονομαστική συχνότητα	50/60 Hz
Εκτιμημένο ρεύμα	10A σε 230V/12A σε 115V
Σύνδεση	τυποποιημένη υποδοχή εναλλασσόμενου ρεύματος (IEC 60320)

Περιβαλλοντικές συνθήκες

Θερμοκρασία λειτουργίας	0… +50 °C (+32… +122 °F)
Θερμοκρασία αποθήκευσης	-25… +70 °C (- 13… +158 °F)
Σειρά υγρασίας	σχετική υγρασία 5… 95%, non-condensing
Δόνηση	IEC 60068-2-6 (20m/s2 σε 10… 150 Hz)

Διάφορος

Βάρος	18kg (39,68 λίβρες)
Διαστάσεις (W Χ Χ Χ Δ, χωρίς λαβή)	420×360×210mm (16.54x14.17x8.27 μέσα)
Λιμένας σύνδεσης	2 λιμένες USB2.0, 1 λιμένας Ethernet

Ασφάλειες προτύπου, ηλεκτρομαγνητική συμβατότητα

EMC	Το προϊόν εμμένει στην ηλεκτρομαγνητική οδηγία 2004/108/ΕΚ συμβατότητας (EMC) (το CE προσαρμόζεται)
	IEC 61326-1 IEC 61000-6-4 IEC 61000-3-2/3
Ασφάλεια	Το προϊόν εμμένει στην οδηγία 2006/95/ΕΚ χαμηλής τάσης (το CE προσαρμόζεται).
	IEC 61010-1

6-φάση η δευτεροβάθμια δοκιμή εγχύσεων έθεσε relaystar-1600 είναι μια άριστη επιλογή για τους εξεταστικούς και αναθέτοντας μηχανικούς για να εκτελέσει τη δοκιμή ηλεκτρονόμων προστασίας στην περιοχή.
