| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | HAOMAI |
| Πιστοποίηση: | ISO9001:2015, Calibration Report |
| Αριθμό μοντέλου: | RELAYSTAR-H60 |
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | Περίπτωση μεταφορών + περίπτωση κοντραπλακέ |
| Χρόνος παράδοσης: | 5-10 εργάσιμες ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 400 σύνολα το μήνα |
| Όνομα προϊόντων: | Σύνολο δοκιμής ηλεκτρονόμων, εξάρτηση δοκιμής ηλεκτρονόμων, ελεγκτής ηλεκτρονόμων, δευτεροβάθμιο σύν | Τρέχουσα παραγωγή: | 6x0… 32A |
|---|---|---|---|
| Παραγωγή τάσης: | 4x0… 300V | Ακρίβεια παραγωγής: | ≤0.05% για την παραγωγή εναλλασσόμενου ρεύματος |
| Δίπλα δίπλα δοκιμή: | από το ενσωματωμένο ΠΣΤ | Λειτουργία: | εξωτερικό PC |
| Επισημαίνω: | Δευτεροβάθμιο σύνολο δοκιμής εγχύσεων Ultraportable,32A δευτεροβάθμιο σύνολο δοκιμής εγχύσεων,300V προστατευτικός εξοπλισμός δοκιμής ηλεκτρονόμων |
||

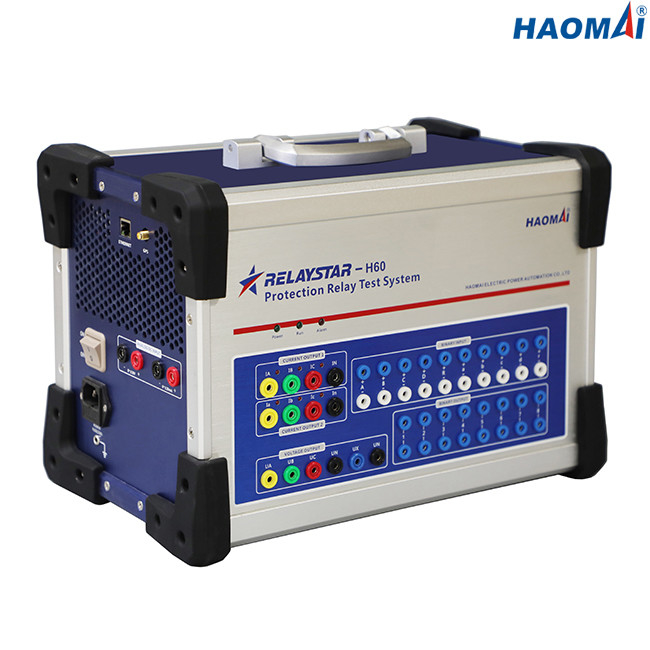

Υψηλή τάση 6 σύνολο δοκιμής ηλεκτρονόμων προστασίας φάσης
Πρότυπο: Relaystar-H60
Το relaystar-H60 είναι η φορητή δοκιμή ηλεκτρονόμων προστασίας 6 φάσης που τίθεται για τη δοκιμή των περισσότερων τύπων σύγχρονων πολλών χρήσεων ηλεκτρονόμων προστασίας, οι οποίοι μπορούν παραγωγή 6 ρεύμα φάσης (6x0… 32A) και τάση 4 φάσης (4x0… 300V).
Το relaystar-H60 μπορεί να συγχρονιστεί για να εκτελέσει τη δίπλα δίπλα δοκιμή με τα σύνολα δοκιμής που διατίθενται στους διαφορετικούς υποσταθμούς μέσω του ενσωματωμένου ΠΣΤ του.
Το relaystar-H60 μπορεί να χρησιμοποιηθεί από το λογισμικό RELAYSTAR που τρέχει σε ένα lap-top με το λειτουργικό σύστημα παραθύρων.
Κύρια χαρακτηριστικά γνωρίσματα
1) 6-φάση το ρεύμα (6×32A) + 4 συγχρονίζει την παραγωγή τάσης (4×300V)
2) Υψηλότερη ακρίβεια παραγωγής (≤0.05% για την παραγωγή εναλλασσόμενου ρεύματος)
3) Απ'άκρη σ'άκρη δοκιμή μέσω του ενσωματωμένου ΠΣΤ
4) Ενσωματωμένοι έλεγχος και καταγραφή
5) Άφθονες δυαδικές εισαγωγές και δυαδικά αποτελέσματα
5) Ανεξάρτητο Aux. ΣΥΝΕΧΗΣ ανεφοδιασμός
6) Ισχυρό λογισμικό δοκιμής RELAYSTAR
Τεχνικά στοιχεία
Τρέχουσα γεννήτρια
| Θέτοντας σειρά | 6-φάση εναλλασσόμενο ρεύμα (λ-ν) | 6x0… 32A |
| 3-phase εναλλασσόμενο ρεύμα (λ-ν) | 3x0… 64A | |
| 1-φάση εναλλασσόμενο ρεύμα (ll-LN) | 1x0… 192A | |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν) | 6x0… ±15A | |
| Δύναμη | 6-φάση εναλλασσόμενο ρεύμα (λ-ν) | 6x240VA σε 32A |
| 3-phase εναλλασσόμενο ρεύμα (λ-ν) | 3x400VA σε 64A | |
| 1-φάση εναλλασσόμενο ρεύμα (ll-LN) | 1x750VA σε 192A | |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν) | 6x240VA σε 15A | |
| Ακρίβεια | Εναλλασσόμενο ρεύμα: ±2.5mA (≤0.5A), ≤0.05% (0.5~32A) | |
| Συνεχές ρεύμα: ≤0.1% | ||
| Ψήφισμα | 1mA | |
Γεννήτρια τάσης
| Θέτοντας σειρά | 4-φάση εναλλασσόμενο ρεύμα (λ-ν) | 4x0… 300V |
| 1-φάση εναλλασσόμενο ρεύμα (λ-λ) | 1x0… 600V | |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν) | 4x0… ±300V | |
| Δύναμη | 4-φάση εναλλασσόμενο ρεύμα (λ-ν) | 4x80VA σε 300V |
| 1-φάση εναλλασσόμενο ρεύμα (λ-λ) | 1x160VA σε 600V | |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν) | 4x80VA σε 300V | |
| Ακρίβεια | Εναλλασσόμενο ρεύμα: ±5mV (≤5V), ≤0.05% (5~300V) | |
| Συνεχές ρεύμα: ≤0.1% | ||
| Ψήφισμα | 1mV | |

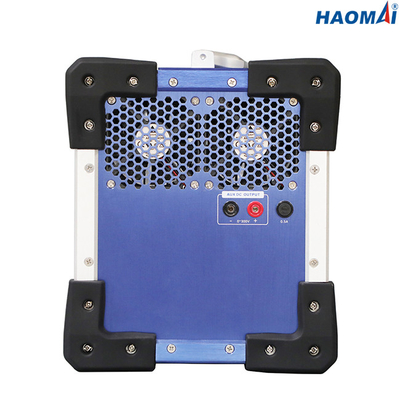

Βοηθητικός ΣΥΝΕΧΗΣ ανεφοδιασμός
| Σειρά τάσης | 0-300V |
| Ακρίβεια παραγωγής | ≤0.5% |
| Δύναμη | max.160VA |
Δυαδικές εισαγωγές
| Αριθμός | 10 |
| Χαρακτηριστικά εισαγωγής | μη απασχόλησης επαφή ή πιθανός-ελεύθερη επαφή |
| Χαρακτηριστικά κατώτατων ορίων | «0»: 0-6V «1»: 11V-250V |
| Μέγιστο που μετρά το χρόνο | 999999.999s |
| Χρονική ακρίβεια | ≤0.1ms |
| Χρονικό ψήφισμα | 0.1ms |
Δυαδικά αποτελέσματα
| Αριθμός | 8 |
| Τύπος | μη απασχόλησης επαφή |
| Ικανότητα σπασιμάτων | 250VAC/0.5A, 250VDC/0.2A |
ΣΥΝΕΧΗΣ τάση που μετρά την εισαγωγή
| Μέτρηση της σειράς | 0… ±10 Β |
| Ακρίβεια | λάθος < 0=""> |
ΣΥΝΕΧΕΣ ρεύμα που μετρά την εισαγωγή
| Μέτρηση της σειράς | 0… ±20 μΑ |
| Ακρίβεια | λάθος < 0=""> |
Ενσωματωμένοι έλεγχος και καταγραφή
| Έλεγχος | 6-φάση ρεύμα και 4 αποτελέσματα τάσης φάσης |
| Καταγραφή | αναλογικά αποτελέσματα |
| Τρόπος | πραγματικός - ο χρονικός έλεγχος, καμία εξωτερική καλωδίωση απαιτείται |
| Μήκος καταγραφής | απεριόριστος (μέχρι την εσωτερική μνήμη είναι πλήρης) |
Γενικές γεννήτριες
| Συχνότητα | σειρά: 0~1200Hz |
| ακρίβεια:<1mhz> | |
| ψήφισμα: 0.001Hz | |
| Φάση | σειρά: -360° ~+360° |
| ακρίβεια: 0.1° | |
| ψήφισμα: 0. 1° | |
| Αρμονικός | διαταγή superposition: 2~24 φορές |
| διαστρέβλωση: ≤0.5% |

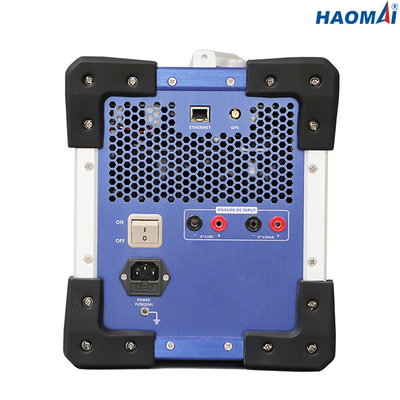

Παροχή ηλεκτρικού ρεύματος
| Ονομαστική τάση εισαγωγής | AC220V/230V±10%, 1 φάση |
| Ονομαστική συχνότητα | 50/60 Hz |
| Εκτιμημένο ρεύμα | 10A σε 230V |
| Σύνδεση | τυποποιημένη υποδοχή εναλλασσόμενου ρεύματος (IEC 60320) |
Διάφορος
| Βάρος | 14.8kg (32,63 λίβρες) |
| Διαστάσεις (W Χ Χ Χ Δ, χωρίς λαβή) | 392x272x237mm (15.43x10.71x9.33 μέσα) |
| Λιμένας σύνδεσης | 1 λιμένας Ethernet |
Περιβαλλοντικές συνθήκες
| Θερμοκρασία λειτουργίας | 0… +50 °C (+32… +122 °F) |
| Θερμοκρασία αποθήκευσης | -25… +70 °C (- 13… +158 °F) |
| Σειρά υγρασίας | σχετική υγρασία 5… 95%, non-condensing |
| Δόνηση | IEC 60068-2-6 (20m/s2 σε 10… 150 Hz) |
Ασφάλειες προτύπου, ηλεκτρομαγνητική συμβατότητα
| EMC | Το προϊόν εμμένει στην ηλεκτρομαγνητική οδηγία 2004/108/ΕΚ συμβατότητας (EMC) (το CE προσαρμόζεται) |
| IEC 61326-1 IEC 61000-6-4 IEC 61000-3-2/3 | |
| Ασφάλεια | Το προϊόν εμμένει στην οδηγία 2006/95/ΕΚ χαμηλής τάσης (το CE προσαρμόζεται). |
| IEC 61010-1 |
Η υψηλή τάση 6 δοκιμή καθορισμένο relaystar-H60 ηλεκτρονόμων προστασίας φάσης είναι το ισχυρό εργαλείο για τους και αναθέτοντας μηχανικούς για να εκτελέσει τη δοκιμή ηλεκτρονόμων προστασίας στους υποσταθμούς.
Η υψηλή τάση 6 δοκιμή καθορισμένο relaystar-H60 ηλεκτρονόμων προστασίας φάσης είναι βαθμολογημένη στο εργαστήριο τρίτων που αναγνωρίζεται κάτω από ISO/IEC 17025. Η έκθεση βαθμολόγησης που παρουσιάζεται από το εργαστήριο παρουσιάζεται όπως κατωτέρω.
