| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | HAOMAI |
| Πιστοποίηση: | ISO9001:2015, Type Test Report, Calibration Report |
| Αριθμό μοντέλου: | Relaystar-7000 |
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | Περίπτωση μεταφορών + περίπτωση κοντραπλακέ |
| Χρόνος παράδοσης: | 10-15 εργάσιμες ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 400 σύνολα το μήνα |
| Όνομα προϊόντων: | Σύστημα δοκιμής ηλεκτρονόμων, εξάρτηση δοκιμής ηλεκτρονόμων, ελεγκτής ηλεκτρονόμων, δευτεροβάθμιο σύ | Τρέχουσα παραγωγή: | 6x0… 30A |
|---|---|---|---|
| Παραγωγή τάσης: | 6x0… 150V | Ακρίβεια παραγωγής: | ≤0.1% για την παραγωγή εναλλασσόμενου ρεύματος |
| IEC 61850 που εξετάζει: | Διαθέσιμος | Λειτουργία: | τοπικός τρόπος + τρόπος PC |
| Επισημαίνω: | 30A σύνολο δοκιμής ηλεκτρονόμων προστασίας,IEC61850 σύνολο δοκιμής ηλεκτρονόμων προστασίας,Πολλαπλού τρόπου προστατευτικό σύνολο δοκιμής ηλεκτρονόμων |
||

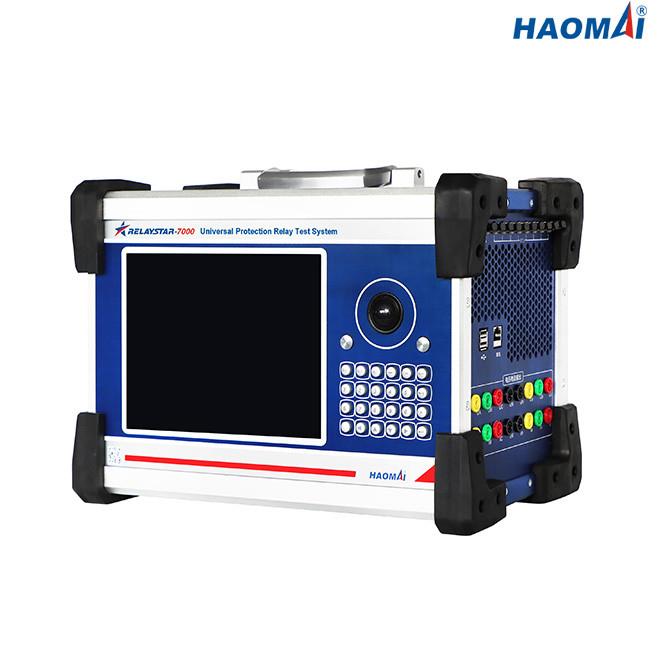

Καθολικό σύνολο δοκιμής ηλεκτρονόμων προστασίας
Πρότυπο: Relaystar-7000
Τα relaystar-7000 είναι η ισχυρότερη δοκιμή ηλεκτρονόμων προστασίας που τίθεται για τη δοκιμή όλων των γενεών και των τύπων ηλεκτρονόμων προστασίας, συμπεριλαμβανομένων συσκευών προστασίας IEC 61850 των βασισμένων και τη συγχώνευση της μονάδας.
Τα relaystar-7000 ενσωματώνουν τη διεπαφή πρωτοκόλλου IEC61850 για τη δοκιμή του ηλεκτρονόμου με την ethernet-βασισμένη επικοινωνία υποσταθμών
Τα relaystar-7000 μπορούν να χρησιμοποιηθούν άμεσα από το μέτωπο - επιτροπή με τη βοήθεια μιας μεγάλης γραφικής επίδειξης χρώματος, ένας περιστροφικός επιλογέας, ένα αριθμητικό πληκτρολόγιο και πλήκτρα λειτουργίας.
Ο λιμένας Ethernet επιτρέπει να ελέγξει τα relaystar-7000 με το προηγμένο λογισμικό δοκιμής που τρέχει ένα PC.
Κύρια χαρακτηριστικά γνωρίσματα
●Ευπροσάρμοστη εξεταστική λύση για ηλεκτρομηχανικό, το στερεάς κατάστασης και τους βασισμένους σε μικροεπεξεργαστή προστατευτικούς ηλεκτρονόμους, τη συγχωνεύοντας μονάδα και IEDs
●Μεγάλη επίδειξη οθόνης χρώματος TFT LCD
●Και τοπική εξέταση και μακρινή δοκιμή PC διαθέσιμες
●Υψηλότερη δύναμη παραγωγής
●Κατάσταση και δυναμική ικανότητα δοκιμής
●Εκτελέστε τις παροδικές δοκιμές
●Εκτελέστε τις δίπλα δίπλα δοκιμές από το ΠΣΤ ή το irig-β
●IEC61850 διεπαφή πρωτοκόλλου
Τεχνικά στοιχεία
Γενικά αποτελέσματα ρευμάτων και τάσης
| Τρέχουσα γεννήτρια | Θέτοντας σειρά | 6-φάση εναλλασσόμενο ρεύμα (λ-ν): 6x0… 30A |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν): 6x0… ±10 Α | ||
| Δύναμη | 6-φάση εναλλασσόμενο ρεύμα (λ-ν): 6x450VA σε 30A | |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν): 6x120VA σε 10A | ||
| Ακρίβεια | Εναλλασσόμενο ρεύμα: ±1mA (≤0.2A), ≤0.1% (0.2~30A) | |
| Συνεχές ρεύμα: ±5mA (0.2~0.5A), ≤0.2% (0.5~10A) | ||
| Ψήφισμα | 1mA | |
| Γεννήτρια τάσης | Θέτοντας σειρά | 6-φάση εναλλασσόμενο ρεύμα (λ-ν): 6x0… 150V |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν): 6x0… ±160V | ||
| Δύναμη | 6-φάση εναλλασσόμενο ρεύμα (λ-ν): 6x80VA σε 150V | |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν): 6x80VA σε 160V | ||
| Ακρίβεια | Εναλλασσόμενο ρεύμα: ±2mV (0.2~2V), ≤0.1% (2~150V) | |
| Συνεχές ρεύμα: ±10mV (0.5~5V), ≤0.2% (5~160V) | ||
| Ψήφισμα | 1mV | |
| Γενικές γεννήτριες | Συχνότητα | σειρά: 0~1200Hz |
| ακρίβεια:<1mhz> | ||
| ψήφισμα: 0.001Hz | ||
| Φάση | σειρά: -360° ~+360° | |
| ακρίβεια: 0.1° | ||
| ψήφισμα: 0.01° | ||
| Αρμονικός | διαταγή superposition: 2~24 φορές | |
| διαστρέβλωση: ≤0.5% |
Διεπαφές επικοινωνίας Ethernet
| Τρόπος | 10/100Base-TX (10/100Mbit, στρίβω-ζευγάρι, αυτόματος-διασταύρωση) |
| Αριθμός λιμένα | 2 |
| Τύπος διεπαφής | RJ45 |
| Ένδειξη θέσης | Φω'τα οδηγήσεων |
Διεπαφές επικοινωνίας οπτικής ίνας
| Τρόπος | 100Base-FX (100Mbit, οπτική ίνα, σύνολο - ντούμπλεξ) |
| Αριθμός λιμένα | 8 |
| Τύπος διεπαφής | LC |
| Τύπος ινών | 62.5/125μm (πολλαπλού τρόπου ίνα) |
| Μήκος κύματος | 1310nm |
| Απόσταση μετάδοσης | >1km |
| Ένδειξη θέσης | Φω'τα οδηγήσεων |
FT3 διεπαφές
| Αριθμός λιμένα | 9 (8 για τη διαβίβαση, 1 για τη λήψη) |
| Τύπος διεπαφής | ST |
| Τύπος ινών | 62.5/125μm (πολλαπλού τρόπου ίνα) |
| Μήκος κύματος | 850nm |
Δυαδικές εισαγωγές
| Αριθμός | 8 |
| Τύπος | πιθανός-ελεύθερη επαφή ή μη απασχόλησης επαφή (αυτόματος προσδιορισμός) |
| Χαρακτηριστικά κατώτατων ορίων | «0»: 0~6V «1»: 12V~250V |
Δυαδικά αποτελέσματα
| Αριθμός | 4 |
| Τύπος | μη απασχόλησης επαφή |
| Ικανότητα σπασιμάτων | 250VAC/0.5A 250VDC/0.2A |
Ενσωματωμένοι έλεγχος και καταγραφή
| Έλεγχος | ρεύματα και αποτελέσματα τάσης |
| Καταγραφή | αναλογικά αποτελέσματα, δυαδικές εισαγωγές/θέση αποτελεσμάτων |
| Τρόπος | πραγματικός - ο χρονικός έλεγχος, καμία εξωτερική καλωδίωση απαιτείται |
| Μήκος καταγραφής | απεριόριστος (μέχρι την εσωτερική μνήμη είναι πλήρης) |
Παροχή ηλεκτρικού ρεύματος
| Ονομαστική τάση εισαγωγής | προσαρμοσμένος (AC230V/120V±10%, 1 φάση) |
| Ονομαστική συχνότητα | 50/60 Hz |
| Εκτιμημένο ρεύμα | 10A σε 230V/12A σε 120V |
| Σύνδεση | Τυποποιημένη υποδοχή εναλλασσόμενου ρεύματος (IEC 60320) |
Περιβαλλοντικές συνθήκες
| Θερμοκρασία λειτουργίας | 0… +50 °C (+32… +122 °F) |
| Θερμοκρασία αποθήκευσης | -25… +70 °C (- 13… +158 °F) |
| Σειρά υγρασίας | σχετική υγρασία 5… 95%, non-condensing |
| Δόνηση | IEC 60068-2-6 (20m/s2 σε 10… 150 Hz) |
Διάφορος
| Βάρος | 19.5kg (42,99 λίβρες) |
| Διαστάσεις (W Χ Χ Χ Δ, χωρίς λαβή) | 405×295×250mm (15.94x11.61x9.84 μέσα) |
Ασφάλειες προτύπου, ηλεκτρομαγνητική συμβατότητα
| EMC | Το προϊόν εμμένει στην ηλεκτρομαγνητική οδηγία 2004/108/ΕΚ συμβατότητας (EMC) (το CE προσαρμόζεται). |
| Το προϊόν εμμένει στην οδηγία 2006/95/ΕΚ χαμηλής τάσης (το CE προσαρμόζεται). | |
| Ασφάλεια | IEC 61326-1 IEC 61000-6-4 IEC 61000-3-2/3 |
| IEC 61010-1 |
Η καθολική δοκιμή ηλεκτρονόμων προστασίας έθεσε relaystar-7000 συνδυάζει τη σημαντική απόδοσή της ως ελεγκτή και διακριβωτή ηλεκτρονόμων με τις υβριδικές εγκαταστάσεις μέτρησης και καταγραφής (ανάλογο, δυαδικό, μηνύματα ΧΉΝΩΝ IEC 61850 και SV).
Η καθολική δοκιμή ηλεκτρονόμων προστασίας έθεσε relaystar-7000 που πέρασαν τη δοκιμή τύπων στο εργαστήριο της Κίνας KETOP που αναγνωρίστηκε κάτω από ISO/IEC 17025.
