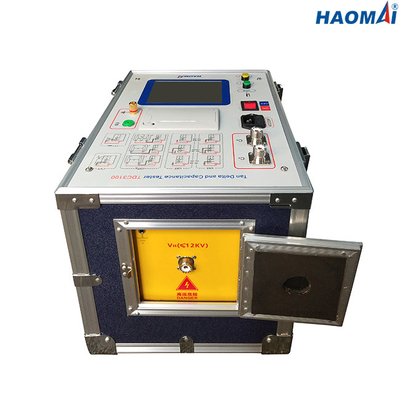

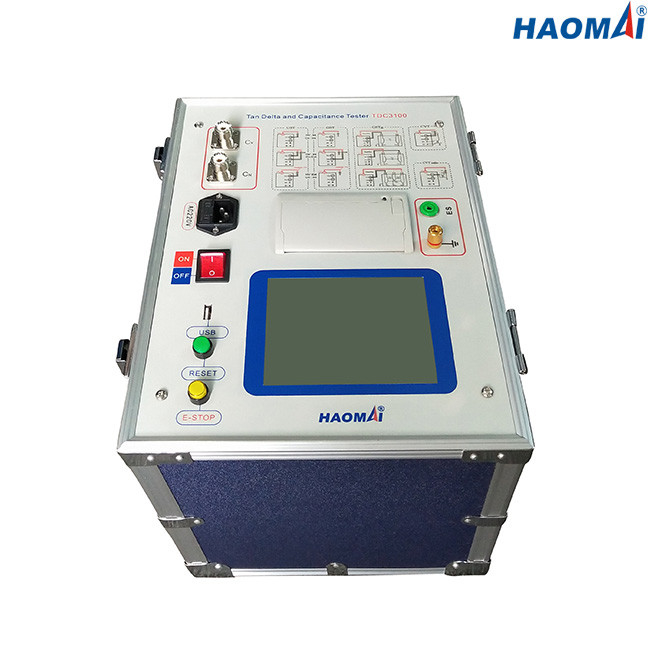

Αυτόματος παράγοντας δύναμης μόνωσης

Δέλτα της Tan και ελεγκτής ικανότητας

Πρότυπο: TDC3100

Αυτόματο σύνολο δοκιμής παράγοντα δύναμης μόνωσης 12kV/παράγοντα διασκεδασμού (tan∂)

Το δέλτα της Tan και ο ελεγκτής TDC3100 ικανότητας είναι πλήρως αυτόματο 12 kV σύνολο δοκιμής παράγοντας δύναμης μόνωσης/παράγοντας διασκεδασμού (tan∂) που σχεδιάζεται για την αξιολόγηση της φύσης και της ποιότητας των ηλεκτρικών υλικών μόνωσης και των συστημάτων υψηλής τάσης όπως οι μετασχηματιστές, οι δακτύλιοι, οι διακόπτες, τα καλώδια και windings των περιστρεφόμενων μηχανών κ.λπ….

Οι μετρήσεις TDC3100 περιλαμβάνουν την τάση, το ρεύμα, την ισχύ, το δέλτα μαυρίσματος, τον παράγοντα ισχύος, την ικανότητα και την αναλογία CVT. Τα αποτελέσματα της δοκιμής μπορούν να αποθηκευτούν αυτόματα στο όργανο, και μπορούν επίσης να μεταφορτωθούν άμεσα στην αποθήκευση USB ή να τυπωθούν - έξω μέσω του ενσωματωμένου θερμικού εκτυπωτή.

Κύρια χαρακτηριστικά γνωρίσματα

●Πρότυπα δοκιμής: IEC60247

●Επιλέξιμος τρόπος δοκιμής: UST, GST, GSTg

●12kV μέτρηση παράγοντα δύναμης μόνωσης/παράγοντα διασκεδασμού (tan∂)

●Μέτρηση ικανότητας μέχρι 60nF σε 12kV

●Αναλογία εξέταση CVT διαθέσιμη (κατάλληλος για CVT με την κατηγορία 1,0 ή 3,0 ακρίβειας)

●Κυκλώματα καταστολής παρέμβασης για τη δοκιμή υπό τους αυστηρούς όρους παρέμβασης ή θορύβου

●Οθόνη αφής για την εύκολη και γρήγορη λειτουργία

●Ενσωματωμένος θερμικός εκτυπωτής για την εκτύπωση - έξω αποτελέσματα της δοκιμής άμεσα

Τεχνικά στοιχεία

●Πρότυπα δοκιμής: IEC60247

●Εσωτερική παραγωγή HV: 0.5~12kV

Ακρίβεια παραγωγής: ± (reading×1%)

Ψήφισμα: 100V

Μέγιστο ρεύμα παραγωγής: 200mA

Ικανότητα: 2000VA

●Πηγή ισχύος μόνος-διέγερσης: ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ 0~50V/15A

●Μέτρηση παράγοντα διασκεδασμού (tgδ)

Μέτρηση της σειράς: κανένα όριο

Ακρίβεια: ± (reading×1%+0.040%)

Ψήφισμα: 0,001%

●Μέτρηση ικανότητας (CX)

Μέτρηση της σειράς: 15pF < Cx="">

CX < 60nF="">

CX < 150nF="">

CX < 300nF="">

CX <300nf for="" CVT="" test="">

Ακρίβεια: ± (reading×1%+1.00pF)

Ψήφισμα: 0.001pF (4 έγκυρος ψηφιακός)

●Αναλογία δοκιμή (κατάλληλη CVT για CVT με την κατηγορία 1,0 ή 3,0 ακρίβειας)

Μέτρηση της σειράς: 10~10000

Ακρίβεια: 1%

●Συχνότητα

Ενιαία συχνότητα: 50Hz ή 60Hz

Μεταβλητή συχνότητα: 45Hz/55Hz, 47.5Hz/52.5Hz, 55Hz/65Hz, 57.5Hz/62.5Hz

●Ενσωματωμένος θερμικός εκτυπωτής για την εκτύπωση αποτελεσμάτων της δοκιμής

●Η διεπαφή USB για τα αποτελέσματα της δοκιμής μεταφορτώνει την αποθήκευση

●Αποθήκευση στοιχείων: 200 αποτελέσματα της δοκιμής μπορούν να αποθηκευτούν στον ελεγκτή

●Παροχή ηλεκτρικού ρεύματος: προσαρμοσμένος (εναλλασσόμενο ρεύμα 220V/230V/120V/127V±10%, 1 φάση), 50Hz/60Hz

●Περιβαλλοντική συνθήκη

Θερμοκρασία αποθήκευσης: -20℃~60℃

Λειτουργούσα θερμοκρασία: -10℃~50℃

Υγρασία: <90>

●Διάφορος

Διάσταση του οικοδεσπότη: 350x270mx270mm (13.78x10.62x10.63 μέσα.)

Βάρος του οικοδεσπότη: 22.8kg (50,27 λίβρες)

●Προσόντα ασφάλειας και EMC

Ασφάλεια: σχεδιασμένος σύμφωνα με iec61010-1

EMC: ελαφρύ βιομηχανικό IEC 61326

Το δέλτα της Tan και ο ελεγκτής TDC3100 ικανότητας είναι αξιόπιστο όργανο δοκιμής για τη δοκιμή του παράγοντα διασκεδασμού (tgδ), του παράγοντα δύναμης (PF) και της ικανότητας (CX) του μετασχηματιστή, του διακόπτη, μηχανών δακτυλίων μόνωσης των περιστροφής, των καλωδίων, CVT κ.λπ….
