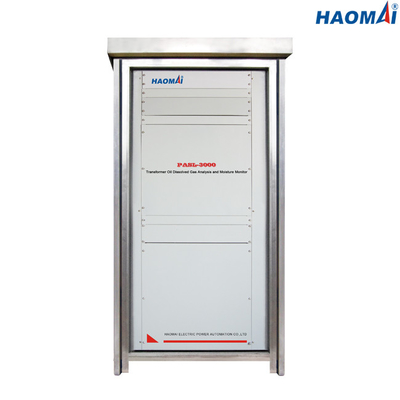

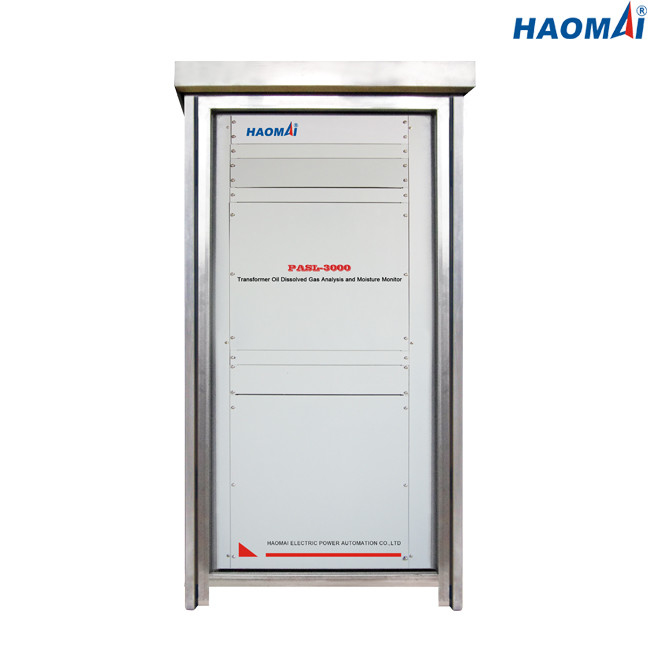

Πολλαπλάσια μονάδα ελέγχου μετασχηματιστών DGA αερίου
Πρότυπο: Pasl-3000
Το Innovatively που χρησιμοποιεί τη τεχνολογία λέιζερ ημιαγωγών και τη φωτοακουστική τεχνολογία ανίχνευσης φασματοσκοπίας, πολλαπλάσια μονάδα pasl-3000 ελέγχου μετασχηματιστών DGA αερίου μπορεί να μετρήσει το υδρογόνο (H2), μονοξείδιο του άνθρακα (κοβάλτιο), διοξείδιο του άνθρακα (CO2), μεθάνιο (CH4), ασετυλίνη (C2H2), αιθάνιο (C2H6), το αιθυλένιο (C2H4) κ.λπ. διάλυσε τα αέρια όπως περιγράφονται από τα διεθνή πρότυπα καθώς επίσης και την υγρασία (H2O) στο πετρέλαιο. Η σε απευθείας σύνδεση μέτρηση επιτρέπει στο χρήστη για να ανιχνεύσει και να εντοπίσει μια πλήρη σειρά των ελαττωμάτων μετασχηματιστών.
Τα pasl-3000 είναι σε απευθείας σύνδεση μονάδα ελέγχου μετασχηματιστών DGA, η οποία χρησιμοποιείται ευρέως για να ελέγξει τους μέσους και μεγάλου μεγέθους μετασχηματιστές στην ηλεκτρική παραγωγή, τη μετάδοση ή το βιομηχανικό τομέα.
Κύρια χαρακτηριστικά γνωρίσματα
●Αυτή η μονάδα ελέγχου εισάγει τη τεχνολογία λέιζερ ημιαγωγών και τη φωτοακουστική τεχνολογία φασματοσκοπίας σε έναν νέο τομέα, ο οποίος έχει μια αξιοπρόσεκτη επίδραση στην ανίχνευση του διαλυμένου αερίου στο πετρέλαιο μετασχηματιστών, τη βελτίωση του ποσοστού ανίχνευσης ελαττωμάτων στο αρχικό στάδιο του κύριου μετασχηματιστή, και τη μείωση της επίπτωσης ελαττωμάτων και της λειτουργίας και του κόστους συντήρησης.
●Όλα διαλυμένες μέτρηση και ανάλυση αερίου. Υιοθετήστε τη φωτοακουστική φασματοσκοπία για να μετρήσετε το περιεχόμενο τμημάτων αερίου του υδρογόνου (H2), του μονοξειδίου του άνθρακα (κοβάλτιο), του διοξειδίου του άνθρακα (CO2), του μεθανίου (CH4), της ασετυλίνης (C2H2), του αιθανίου (C2H6), του αιθυλενίου (C2H4), των αερίων τύπων υγρασίας (H2O) κ.λπ. 8, μπορεί επίσης να επεκταθεί για να μετρήσει το συστατικό περιεχόμενο του αζώτου (Ν2) και του οξυγόνου (Ο2).
●Κανένα αέριο μεταφορέων, καμία συντήρηση, καμία εγκατάσταση διακοπής ρεύματος. Το δείγμα πετρελαίου επιλέγεται άμεσα μέσω του κολπίσκου πετρελαίου, και το δείγμα πετρελαίου επιστρέφεται στη δεξαμενή πετρελαίου μετά από την ανάλυση, έτσι δεν υπάρχει καμία διακοπή ρεύματος κατά τη διάρκεια της εγκατάστασης. Καμία αέριο μεταφορέων και επαναδιακρίβωση δεν απαιτούνται κατά τη λειτουργία, η οποία είναι αληθινά συντήρηση-ελεύθερη.
●Η στενή ακριβής δοκιμή εύρους ζώνης, αποφεύγει την παρέμβαση. Η πηγή ακτίνας λέιζερ, κανένα φίλτρο, μπορεί ακριβώς να αποφύγει τη διαγώνια παρέμβαση κατά το ανίχνευση του μικτού αερίου ελαττωμάτων, υψηλή ακρίβεια μέτρησης, καλή επανάληψη.
●Σταθερή κενή εξαέρωση θερμοκρασίας, ασφαλής και αξιόπιστος. Η υψηλή αποδοτικότητα εξαέρωσης, δείγμα πετρελαίου εξαέρωσης δεν έρχεται σε επαφή με με τον εξωτερικό αέρα, δείγμα πετρελαίου «0» απώλεια ρύπανσης «0», για να εξασφαλίσει την ασφάλεια της επιστροφής πετρελαίου μετασχηματιστών.
●Το ηλεκτρονικά διαμορφωμένο λέιζερ αποφεύγει τις μηχανικές δομικές αποτυχίες. Το λέιζερ οδηγείται από το ηλεκτρικό σήμα για να παραγάγει το οπτικό σήμα σφυγμού, που αντικαθιστά το δίσκο διαμόρφωσης της παραδοσιακής πηγής υπέρυθρου φωτός που το φωτοακουστικό σύστημα φάσματος, μειώνει τη μηχανικές δόνηση και την απώλεια, και μειώνει το ποσοστό αποτυχίας εξοπλισμού.
●Επίδειξη απομακρυσμένων τερματικών. Το όργανο ελέγχου υποστηρίζει το πρωτόκολλο MODBUS και IEC61850, το οποίο μπορεί να παρέχει την επίδειξη απομακρυσμένων τερματικών, συμπεριλαμβανομένης της θέσης λειτουργίας εξοπλισμού, τη σε πραγματικό χρόνο γραφική παράσταση ανάλυσης στοιχείων μέτρησης, στηλών στοιχείων, τη γραφική παράσταση τάσης, την έκθεση και την υπαγόρευση προειδοποίησης.
●Πολλαπλάσια μετάδοση στοιχείων, μακρινή συγκεντρωμένη διαχείριση. Το προηγμένο μακρινό συγκεντρωμένο διοικητικό λογισμικό μπορεί να συνοψίσει και να ελέγξει τα τρέχοντας στοιχεία θέσης και δοκιμής των πολλαπλάσιων οργάνων ελέγχου, και να παρέχει τα τέλεια αποτελέσματα ανάλυσης και διαγνώσεων τάσης. Υποστηρίζει RS485, Ethernet, GPRS, τους τρόπους επικοινωνίας οπτικής ίνας κ.λπ.
Τεχνικά στοιχεία
| Παροχή ηλεκτρικού ρεύματος |
AC220V/2kW ή προσαρμοσμένη παροχή ηλεκτρικού ρεύματος |
Τύπος αερίου ελαττωμάτων |
Ελάχιστο που μετρά το όριο |
Μέγιστο που μετρά το όριο |
| Υγρασία |
10∼95% RH non-condensing |
H2 |
2 PPM |
5.000 PPM |
| Θερμοκρασία |
θερμοκρασία περιβάλλοντος: -40℃∼55℃ (- 10℃∼55℃ κατά την έναρξη) |
CO2 |
10 PPM |
50.000 PPM |
| θερμοκρασία πετρελαίου:: 10℃∼100℃ |
Κοβάλτιο |
2 PPM |
50.000 PPM |
| Περίφραξη |
IP55 |
CH4 |
0,5 PPM |
50.000 PPM |
| Διάσταση |
850 (W) x800 (D) x1700 (Χ) χιλ. |
C2H2 |
0,1 PPM |
50.000 PPM |
| Βάρος |
<350kg>
| C2H4 |
0,5 PPM |
50.000 PPM |
| Μέτρηση της ακρίβειας |
Η ελάχιστη μέτρηση περιορίζει ή ±30% (οποιοσδήποτε είναι μεγαλύτερος) |
C2H6 |
0,5 PPM |
2.000 PPM |
| |
H2O |
0∼100% (RS) ή στο PPM |
| |
|
|
|
|
|
Η πολλαπλάσια μονάδα pasl-3000 ελέγχου μετασχηματιστών DGA αερίου είναι αξιόπιστη σε απευθείας σύνδεση μονάδα για τον έλεγχο του υδρογόνου (H2), μονοξείδιο του άνθρακα (κοβάλτιο), διοξείδιο του άνθρακα (CO2), μεθάνιο (CH4), ασετυλίνη (C2H2), αιθάνιο (C2H6), το αιθυλένιο (C2H4) κ.λπ. διάλυσε τα αέρια και την υγρασία (H2O) των μέσων και μεγάλου μεγέθους μετασχηματιστών στις εγκαταστάσεις παραγωγής ενέργειας ή τους υποσταθμούς.
