Δοκιμή καθορισμένο πολλαπλού τρόπου 5V-400V μετασχηματιστών δύναμης σύνθετης αντίστασης βραχυκυκλώματος

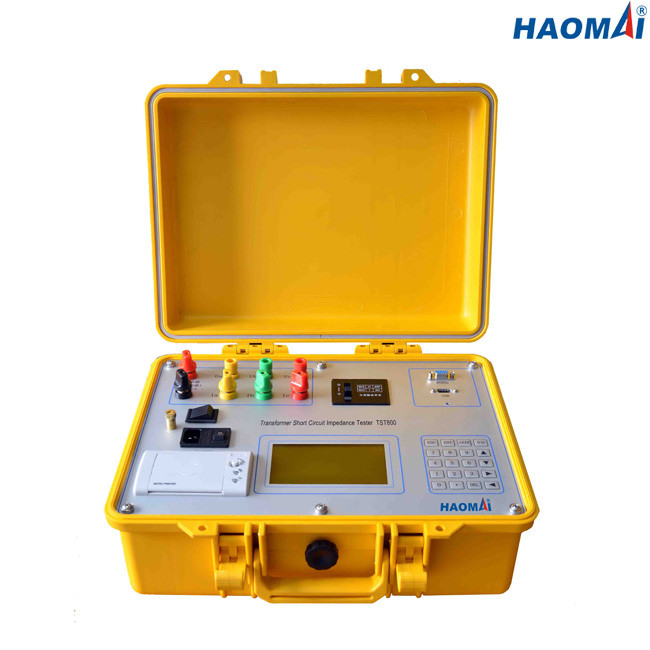

Ελεγκτής σύνθετης αντίστασης βραχυκυκλώματος μετασχηματιστών

Πρότυπο: TST800

Η μηχανική παραμόρφωση τυλίγματος των μετασχηματιστών μπορεί να εμφανιστεί κατά τη διάρκεια της μεταφοράς, της εγκατάστασης, ή των υψηλής τάσης γεγονότων σε λειτουργία. Τέτοιες αλλαγές μπορούν να ανιχνευθούν με τη σύγκριση πριν και μετά από τις τιμές μέτρησης σύνθετης αντίστασης βραχυκυκλώματος.

Ο ελεγκτής TST800 σύνθετης αντίστασης βραχυκυκλώματος μετασχηματιστών χρησιμοποιείται για να μετρήσει τη σύνθετη αντίσταση βραχυκυκλώματος και άλλες σχετικές παραμέτρους των μετασχηματιστών δύναμης σύμφωνα με τα πρότυπα iec60076-5-2006.

Κύρια χαρακτηριστικά γνωρίσματα

1) Ικανός να μετρήσει τη σύνθετη αντίσταση βραχυκυκλώματος των μετασχηματιστών χωρίς εξωτερικό ρυθμιστή τάσης

2) Χρήσιμος στην ανίχνευση και τη διάγνωση της παραμόρφωσης τυλίγματος

3) Ικανός να εκτελέσει τη δοκιμή σύνθετης αντίστασης βραχυκυκλώματος στους ενιαίους ή τριφασικούς μετασχηματιστές

4) Αυτόματος ή χειρωνακτικός τρόπος δοκιμής επιλέξιμος

5) Ικανός να μετρήσει μηές σύνθετη αντίσταση και αυτεπαγωγή ακολουθίας

6) Έχει το ρεύμα παραγωγής που περιορίζει τη λειτουργία για οποιαδήποτε δοκιμή δειγμάτων σύνθετης αντίστασης.

7) Τα αποτελέσματα της δοκιμής μπορούν να είναι εκτός από στο όργανο ή τυπωμένος - έξω μέσω του ενσωματωμένου θερμικού εκτυπωτή, μπορεί επίσης να εξαχθεί μέσω του λιμένα USB.

Τεχνικά στοιχεία

◇Τμήμα μέτρησης

●Τάση που μετρά τη σειρά: 5~400V

Μέτρηση της ακρίβειας: 0,2%

●Ρεύμα που μετρά τη σειρά: 0.1~20A

Μέτρηση της ακρίβειας: 0,2%

●Μέτρηση σύνθετης αντίστασης βραχυκυκλώματος: 0~100%

◇Γενικό

Παροχή ηλεκτρικού ρεύματος: προσαρμοσμένος (AC220V/230V/120V/127V, 50Hz/60Hz προαιρετικά)

Διαστάσεις: 405 X 330 X 172 χιλ. (15,95» Χ 12,99» Χ 6,77»)

Βάρος: 8kg (17,64 λίβρες)

Περιβαλλοντικές συνθήκες

Τομέας εφαρμογής: Το όργανο προορίζεται για τη χρήση στους μέσους και υψηλής τάσεως υποσταθμούς και τα βιομηχανικά περιβάλλοντα.

Θερμοκρασία αποθήκευσης: -20°C σε 70°C (- 4°F σε +158°F)

Λειτουργούσα θερμοκρασία: -20°C σε +50°C (- 4°F σε +122°F)

Υγρασία: < 95="">

Προσόντα ασφάλειας και EMC

Ασφάλεια: σχεδιασμένος σύμφωνα με iec61010-1, 2006/95/ΕΚ

EMC: 2004/108/EC

Ο ελεγκτής TST800 σύνθετης αντίστασης βραχυκυκλώματος μετασχηματιστών είναι ιδανικό εργαλείο για τη σύνθετη αντίσταση βραχυκυκλώματος των μετασχηματιστών δύναμης για το τύλιγμα της διάγνωσης παραμόρφωσης.
