καθορισμένος παράγοντας μόνωσης Ultraportable δοκιμής μετασχηματιστών δύναμης 12kV IEC60247

12kV σύνολο δοκιμής παράγοντα δύναμης μόνωσης

Πρότυπο: TDC3100

Οι ιδιότητες μόνωσης αλλάζουν με το χρόνο, και είναι απαραίτητο ότι οι βασικές παράμετροι εξετάζονται ακριβώς, για να καθοδηγήσουν στο σχετικό επίπεδο επιδείνωσης της μόνωσης. Το σύνολο δοκιμής παράγοντα ικανότητας και δύναμης/διασκεδασμού ως εκ τούτου χρησιμοποιείται.

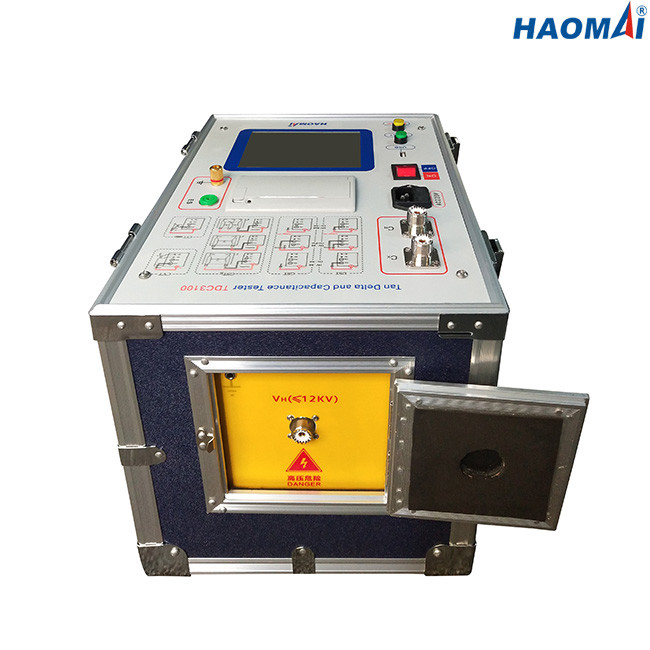

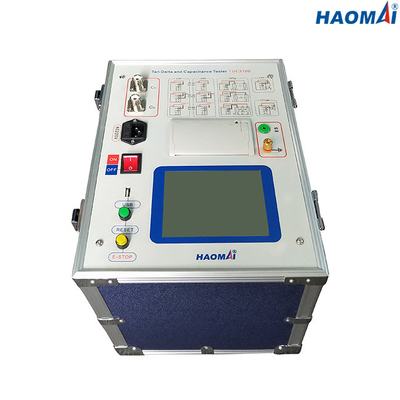

TDC3100 είναι μια πλήρης ενσωματωμένη δοκιμή παράγοντα δύναμης μόνωσης που τίθεται με την ενσωματωμένη γέφυρα μέτρησης πηγής ισχύος εναλλασσόμενου ρεύματος 12kV και έναν τυποποιημένο πυκνωτή αναφοράς. Είναι απλό να χρησιμοποιηθεί και εύκολο να χρησιμοποιηθεί η δοκιμή που τίθεται μέσω της οθόνης αφής. Οι συνδέσεις καλωδίωσης είναι απλές και μπορούν να χρησιμοποιηθούν από το άπειρο προσωπικό επίσης.

Η δοκιμή καθορισμένο TDC3100 παράγοντα δύναμης μόνωσης είναι ελαφριά και φορητή, το οποίο φέρεται στη δοκιμή που αρχειοθετείται από ένα μεμονωμένο πρόσωπο.

Η μονάδα TDC3100 έχει την ενσωματωμένη προστασία ασφάλειας για να φροντίσει οποιαδήποτε λειτουργικά ή ακούσια λάθη που μπορούν να εμφανιστούν.

Κύρια χαρακτηριστικά γνωρίσματα

1) Πρότυπα δοκιμής: IEC60247

2) Επιλέξιμος τρόπος δοκιμής: UST, GST, GSTg

3) 12 kV μέτρηση παράγοντα δύναμης μόνωσης/παράγοντα διασκεδασμού (tan∂)

4) Μέτρηση ικανότητας μέχρι 60 nF 12 kV

5) Αναλογία εξέταση CVT διαθέσιμη (κατάλληλος για CVT με την κατηγορία 1,0 ή 3,0 ακρίβειας)

6) Κυκλώματα καταστολής παρέμβασης για τη δοκιμή υπό τους αυστηρούς όρους παρέμβασης ή θορύβου

7) Οθόνη αφής για την εύκολη και γρήγορη λειτουργία

8) Ενσωματωμένος θερμικός εκτυπωτής για την εκτύπωση - έξω αποτελέσματα της δοκιμής άμεσα

Τεχνικά στοιχεία

●Πρότυπα δοκιμής: IEC60247

●Εσωτερική παραγωγή HV: 0.5~12kV

Ακρίβεια παραγωγής: ± (reading×1%)

Ψήφισμα: 100V

Μέγιστο ρεύμα παραγωγής: 200mA

Ικανότητα: 2000VA

●Πηγή ισχύος μόνος-διέγερσης: ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ 0~50V/15A

●Μέτρηση παράγοντα διασκεδασμού (tgδ)

Μέτρηση της σειράς: κανένα όριο

Ακρίβεια: ± (reading×1%+0.040%)

Ψήφισμα: 0,001%

●Μέτρηση ικανότητας (CX)

Μέτρηση της σειράς: 15pF < Cx="">

CX < 60nF="">

CX < 150nF="">

CX < 300nF="">

CX <300nf for="" CVT="" test="">

Ακρίβεια: ± (reading×1%+1.00pF)

Ψήφισμα: 0.001pF (4 έγκυρος ψηφιακός)

●Αναλογία δοκιμή (κατάλληλη CVT για CVT με την κατηγορία 1,0 ή 3,0 ακρίβειας)

Μέτρηση της σειράς: 10~10000

Ακρίβεια: 1%

●Συχνότητα

Ενιαία συχνότητα: 50Hz ή 60Hz

Μεταβλητή συχνότητα: 45Hz/55Hz, 47.5Hz/52.5Hz, 55Hz/65Hz, 57.5Hz/62.5Hz

●Ενσωματωμένος θερμικός εκτυπωτής για την εκτύπωση αποτελεσμάτων της δοκιμής

●Η διεπαφή USB για τα αποτελέσματα της δοκιμής μεταφορτώνει την αποθήκευση

●Αποθήκευση στοιχείων: 200 αποτελέσματα της δοκιμής μπορούν να αποθηκευτούν στον ελεγκτή

●Παροχή ηλεκτρικού ρεύματος: προσαρμοσμένος (εναλλασσόμενο ρεύμα 220V/230V/120V/127V±10%, 1 φάση), 50Hz/60Hz

●Περιβαλλοντική συνθήκη

Θερμοκρασία αποθήκευσης: -20℃~60℃

Λειτουργούσα θερμοκρασία: -10℃~50℃

Υγρασία: <90>

●Διάφορος

Διάσταση του οικοδεσπότη: 350x270mx270mm (13.78x10.62x10.63 μέσα.)

Βάρος του οικοδεσπότη: 22.8kg (50,27 λίβρες)

●Προσόντα ασφάλειας και EMC

Ασφάλεια: σχεδιασμένος σύμφωνα με iec61010-1

EMC: ελαφρύ βιομηχανικό IEC 61326

Η δοκιμή καθορισμένο TDC3100 παράγοντα δύναμης μόνωσης έχει ως σκοπό να μετρήσει τη δύναμη/τον παράγοντα και την ικανότητα διασκεδασμού στο βαρύ ηλεκτρομαγνητικό περιβάλλον παρέμβασης όπως στις εγκαταστάσεις παραγωγής ενέργειας και τους υποσταθμούς.
