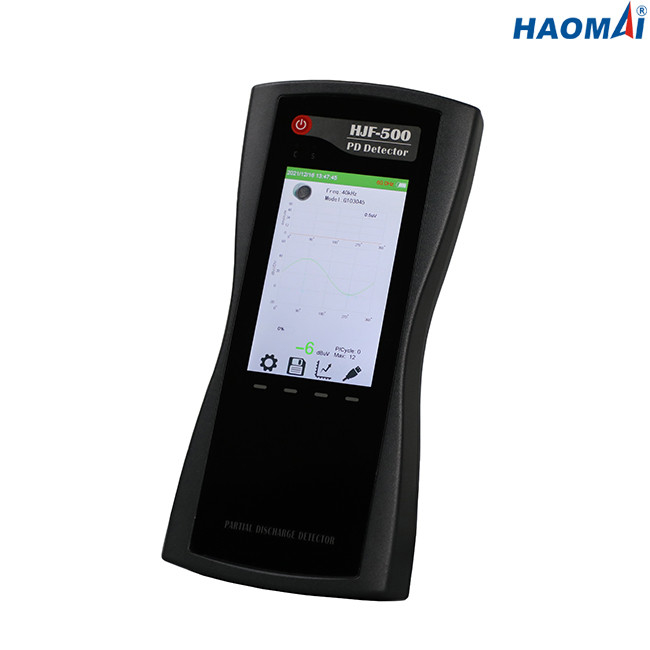

Μερικός ανιχνευτής απαλλαγής
Πρότυπο: Hjf-500
Ο μερικός ανιχνευτής hjf-500 απαλλαγής είναι μη καταπατητικό εργαλείο για τη μερική δραστηριότητα απαλλαγής του καλωδίου κ.λπ. μηχανισμών διανομής, μετασχηματιστών, GIS και HV στο τρέξιμο του κράτους. Είναι εξοπλισμένο με έναν ενσωματωμένο αισθητήρα TEV (παροδική γήινη τάση) και ένας ενσωματωμένος υπερηχητικός αισθητήρας, έναν εξωτερικό υπερηχητικό αισθητήρα, έναν εξωτερικό UHF (υπερβολική υψηλή συχνότητα) αισθητήρα και ένα εξωτερικό HFCT (τρέχων μετασχηματιστής υψηλής συχνότητας) για να συλλέξει τα μερικά σήματα απαλλαγής στο μέσο εξοπλισμό τάσης ή υψηλής τάσης.
Κύρια χαρακτηριστικά γνωρίσματα
●Μη καταπατητικό εργαλείο για τη σε απευθείας σύνδεση PD μέτρηση στους υποσταθμούς των MV και HV
●Ικανός να εξοπλίσει με 5 αισθητήρες, συμπεριλαμβανομένου 1 ενσωματωμένου αισθητήρα TEV (τυποποιημένη διαμόρφωση), ενσωματωμένοι υπερηχητικοί αισθητήρες 1 (τυποποιημένη διαμόρφωση), 1 εξωτερικός υπερηχητικός αισθητήρας (διαμόρφωση επιλογής), 1 εξωτερικός UHF αισθητήρας (διαμόρφωση επιλογής), 1 αισθητήρας HFCT (διαμόρφωση επιλογής).
●Συνδυάζει τις πολλαπλάσιες λειτουργίες σε μια ενιαία συσκευασία
●Υπερηχητικοί και αισθητήρες TEV για την επιφάνεια και εσωτερικό PD
●Η UHF μέτρηση μπορεί ακριβώς να μετρήσει PD τη δραστηριότητα στο υψηλό εύρος ζώνης
●PD η δραστηριότητα στα καλώδια HV μετριέται με τη χρησιμοποίηση HFCT
●Υψηλό ποσοστό δειγματοληψίας, ισχυρή αντιπαρεμβατική δυνατότητα
●Παρέχετε το κυματοειδές σημάτων χρονικών περιοχών, το φάσμα PRPD, τα σχέδια απαλλαγής φάσματος κ.λπ. PRPS για να πραγματοποιήσετε την ανάλυση των διαφορετικών τύπων απαλλαγής.
●Τα αποτελέσματα της δοκιμής μπορούν να αποθηκευτούν εν πλω, μπορεί επίσης να φορτωθεί στο PC για την παραγμένη έκθεση δοκιμής.
Τεχνικά στοιχεία
| Μέτρηση TEV |
UHF μέτρηση |
| Μέτρηση της σειράς |
0-60 dBmV |
Συχνότητα ανίχνευσης |
300-2000MHz |
| Ψήφισμα |
1dB |
Σειρά μέτρησης |
0dBm-60dBm |
| Ακρίβεια |
±1dB |
Ακρίβεια |
<1dBmV |
| Μέγιστος σφυγμός ανά κύκλο |
1400 |
Ζώνη αισθητήρων |
300-2000MHz |
| Ζώνη συχνότητας μέτρησης |
3~100MHz |
|
|
| Μέτρηση AA |
Μέτρηση AE |
| Μέτρηση της σειράς |
-6dBμV~68dBμV |
Μέτρηση της σειράς |
-6dBμV~68dBμV |
| Ψήφισμα |
1dB |
Ψήφισμα |
1dB |
| Ακρίβεια |
±1dB |
Ακρίβεια |
±1dB |
| Κεντρική συχνότητα αισθητήρων |
kHz 40 |
Φάσμα συχνότητας |
20~200kHz |
| Μέτρηση HFCT |
| Σύνθετη αντίσταση μετάδοσης αισθητήρων |
5mV/mA |
| Συχνότητα ανίχνευσης |
1~30MHz |
| Ευαισθησία |
≤50pC |
| Υλικό |
| Περίπτωση |
ABS |
| Επίδειξη |
RGB LCD οθόνη 4,0 ίντσας |
| Ακρίβεια δειγματοληψίας |
12bit |
| Διεπαφή |
Διεπαφή USB (επίσης φορτιστής που εισάγεται)
Εξωτερικός λιμένας αισθητήρων
γρύλος ακουστικών 3.5mm στερεοφωνικός
|
|
| Ακουστικό |
ελάχιστο 8 ωμ |
| Κάρτα SD |
τυποποιημένο 16G |
| Ενσωματωμένη μπαταρία |
3.7V/5000Ah μπαταρία λίθιου |
| Χρόνος απασχόλησης |
περίπου 6 ώρες |
| Φορτιστής |
AC90-264V ή συνεχές ρεύμα 5V |
| Λειτουργούσα θερμοκρασία |
-20 ~ 50℃ |
| Υγρασία |
20-85% σχετική υγρασία |
| Διαστάσεις (φορητός οικοδεσπότης) |
210x100x35mm |
| Βάρος (φορητός οικοδεσπότης) |
0.4kg |
Ο μερικός ανιχνευτής hjf-500 απαλλαγής είναι ισχυρό εργαλείο για τους μηχανικούς για τη μέτρηση της μερικής δραστηριότητας απαλλαγής του καλωδίου κ.λπ. μηχανισμών διανομής, μετασχηματιστών, GIS και HV στο τρέξιμο του κράτους.
