Πολυσύνθετος ελεγκτής ανιχνευτών απαλλαγής TEV μερικός μη της εισβολής

Πολυσύνθετος μερικός ανιχνευτής απαλλαγής

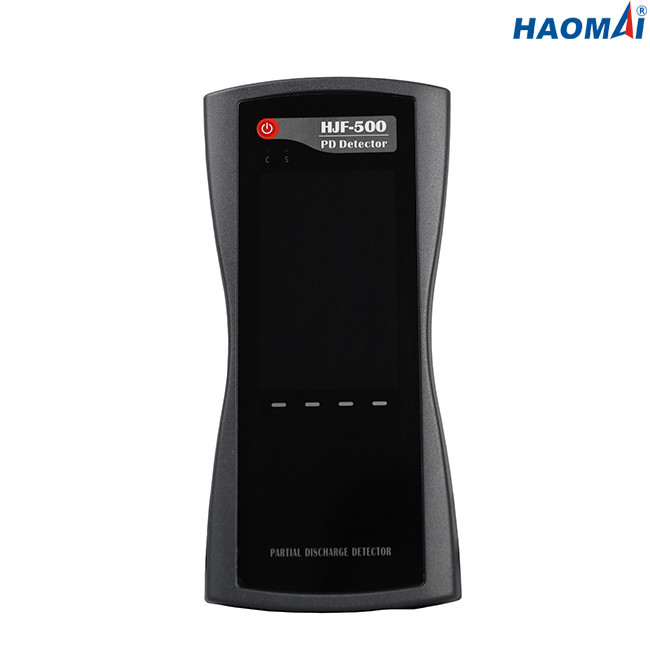

Πρότυπο: Hjf-500

Ο πολυσύνθετος μερικός ανιχνευτής hjf-500 απαλλαγής είναι το ιδανικό μη καταπατητικό εργαλείο για γρήγορα τη μερική δραστηριότητα απαλλαγής στους υποσταθμούς των MV και HV.

Και οι υποσταθμοί των MV και HV μπορούν να ελεγχθούν χρησιμοποιώντας τα hjf-500 χάρι στη ευρεία ποικιλία των αισθητήρων που μπορεί να συνδεθεί με το. Τα χαρακτηριστικά προτερήματα των MV και HV που μπορούν να εντοπιστούν για τις μερικές απαλλαγές περιλαμβάνουν το καλώδιο κ.λπ. μηχανισμών διανομής, μετασχηματιστών, GIS και HV.

Το υψηλό εύρος ζώνης μαζί με PRPD (η φάση επίλυσε τη μερική απαλλαγή) επίδειξη σχεδίων μπορεί κατηγορίες οι διαφορετικοί τύποι ατελειών. Οι απαλλαγές κορώνας και οι απαλλαγές επιφάνειας μπορούν να διακριθούν εύκολα από τις επικίνδυνες εσωτερικές μερικές απαλλαγές, το οποίο είναι ένα άλλο πλεονέκτημα αυτού του τύπου τεχνολογίας.

Η hjf-500 μονάδα μπορεί να χρησιμοποιηθεί μέσω της οθόνης αφής 4 ίντσας. Η ενσωματωμένη μπαταρία λίθιου υιοθετείται για hjf-500 μονάδα, και ο λειτουργών χρόνος είναι περισσότερο από 6 ώρες.

Κύρια χαρακτηριστικά γνωρίσματα

●Μη καταπατητικό εργαλείο για τη σε απευθείας σύνδεση PD μέτρηση στους υποσταθμούς των MV και HV

●Ικανός να εξοπλίσει με 5 αισθητήρες, συμπεριλαμβανομένου 1 ενσωματωμένου αισθητήρα TEV (τυποποιημένη διαμόρφωση), ενσωματωμένοι υπερηχητικοί αισθητήρες 1 (τυποποιημένη διαμόρφωση), 1 εξωτερικός υπερηχητικός αισθητήρας (διαμόρφωση επιλογής), 1 εξωτερικός UHF αισθητήρας (διαμόρφωση επιλογής), 1 αισθητήρας HFCT (διαμόρφωση επιλογής).

●Συνδυάζει τις πολλαπλάσιες λειτουργίες σε μια ενιαία συσκευασία

●Υπερηχητικοί και αισθητήρες TEV για την επιφάνεια και εσωτερικό PD

●Η UHF μέτρηση μπορεί ακριβώς να μετρήσει PD τη δραστηριότητα στο υψηλό εύρος ζώνης

●PD η δραστηριότητα στα καλώδια HV μετριέται με τη χρησιμοποίηση HFCT

●Υψηλό ποσοστό δειγματοληψίας, ισχυρή αντιπαρεμβατική δυνατότητα

●Συγχρονισμός με τη συχνότητα ισχύος για την αναγνώριση σχεδίων PRPD

●Παρέχετε το κυματοειδές σημάτων χρονικών περιοχών, το φάσμα PRPD, τα σχέδια απαλλαγής φάσματος κ.λπ. PRPS για να πραγματοποιήσετε την ανάλυση των διαφορετικών τύπων απαλλαγής.

●Τα αποτελέσματα της δοκιμής μπορούν να αποθηκευτούν εν πλω, μπορεί επίσης να φορτωθεί στο PC για την παραγμένη έκθεση δοκιμής.

Τεχνικά στοιχεία

●Μέτρηση TEV

Μέτρηση της σειράς: 0-60dBmV

Ψήφισμα: 1dB

Ακρίβεια: ±1dB

Μέγιστος σφυγμός ανά κύκλο: 1400

Ζώνη συχνότητας μέτρησης: 3~100MHz

●UHF μέτρηση

Συχνότητα ανίχνευσης: 300-2000MHz

Μέτρηση της σειράς: 0-60dBmV

Ακρίβεια: <1dBmV

Ζώνη αισθητήρων: 300-2000MHz

●Μέτρηση AA

Μέτρηση της σειράς: -6dBμV~68dBμV

Ψήφισμα: 1dB

Ακρίβεια: ±1dB

Κεντρική συχνότητα αισθητήρων: 40kHz

●Μέτρηση AE

Μέτρηση της σειράς: -6dBμV~68dBμV

Ψήφισμα: 1dB

Ακρίβεια: ±1dB

Φάσμα συχνότητας: 20~200kHz

●Μέτρηση HFCT

Σύνθετη αντίσταση μετάδοσης αισθητήρων: 5mV/mA

Συχνότητα ανίχνευσης: 1~30MHz

Ευαισθησία: ≤50pC

●Επίδειξη: RGB LCD οθόνη 4,0 ίντσας

●Παροχή ηλεκτρικού ρεύματος

Ενσωματωμένη μπαταρία: 3.7V/5000Ah μπαταρία λίθιου

Χρόνος απασχόλησης: περισσότερο από 6 ώρες

Φορτιστής μπαταριών: AC90-264V ή συνεχές ρεύμα 5V

●Περιβαλλοντικές συνθήκες

Λειτουργούσα θερμοκρασία: -20 ~ 50℃

Υγρασία: 20-85% σχετική υγρασία

●Διάφορος

Διαστάσεις (φορητός οικοδεσπότης): 210x100x35mm

Βάρος (φορητός οικοδεσπότης): 0.4kg

Λιμένας σύνδεσης: ένας λιμένας USB για τη σύνδεση PC ή την εισαγωγή φορτιστών, ένας εξωτερικός λιμένας αισθητήρων, ένας 3.5mm στερεοφωνικός γρύλος ακουστικών

Ακουστικό: ελάχιστο 8 ωμ

Κάρτα SD: τυποποιημένο 16G

Ο πολυσύνθετος μερικός ανιχνευτής hjf-500 απαλλαγής είναι το ιδανικό μη καταπατητικό εργαλείο για τη μερική δραστηριότητα απαλλαγής του καλωδίου κ.λπ. μηχανισμών διανομής, μετασχηματιστών, GIS και HV στις MV και τους υποσταθμούς HV.
