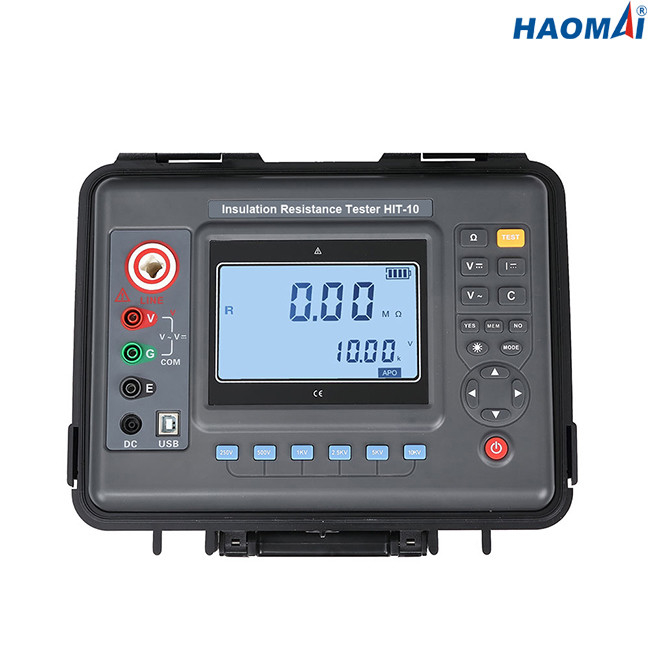

Ελεγκτής αντίστασης ΣΥΝΕΧΟΥΣ μόνωσης υψηλής τάσης
Πρότυπο: Χτύπημα-10
Ο ελεγκτής αντίστασης ΣΥΝΕΧΟΥΣ μόνωσης υψηλής τάσης, επίσης γνωστός ως μετρητής μεγαόμ, χρησιμοποιείται για τη δοκιμή αντίστασης μόνωσης. Ο ελεγκτής έχει τις λειτουργίες της γκρίζας και άσπρης επίδειξης backlight μεγάλης οθόνης LCD, της αποθήκευσης στοιχείων, της αναζήτησης στοιχείων, του συναγερμού, του αυτόματου κλεισίματος κ.λπ. Έχει επίσης τις λειτουργίες της μέτρησης του διηλεκτρικού δείκτη αναλογίας και πόλωσης απορρόφησης ΣΥΝΕΧΟΥΣ τάσης. Ολόκληρο το όργανο είναι όμορφο και αρίστης ποιότητας, ευρύ φάσμα, υψηλή ανάλυση, κατάλληλη λειτουργία, εύκολη να φέρει, ακριβής, αξιόπιστη, σταθερή απόδοση, ισχυρή αντιπαρεμβατική δυνατότητα, και έχει τα προστατευόμενα από τους κραδασμούς, dustproof και moisture-proof χαρακτηριστικά γνωρίσματα δομών. Είναι ουσιαστικό όργανο που χρησιμοποιείται ευρέως από τις τηλεπικοινωνίες, τη ηλεκτρική δύναμη, τη μετεωρολογία, το δωμάτιο μηχανών, την πετρελαιοφόρο περιοχή, τη μηχανική και ηλεκτρική εγκατάσταση και τη συντήρηση, καθώς επίσης και τη ηλεκτρική δύναμη ως βιομηχανική δύναμη ή επιχειρηματικό τμήμα ενεργειακής βιομηχανίας.
Κύρια χαρακτηριστικά γνωρίσματα
1)Αντίσταση μόνωσης μέχρι 35 TΩ @ 10 kV
2)Εκτιμημένη τάση: 250V, 500V, 1kV, 2.5kV, 5kV, 10kV
3)Σειρά τάσης εναλλασσόμενου ρεύματος: 0-750V
4) Σειρά ΣΥΝΕΧΟΥΣ τάσης: 0-1000V
5)Ικανός να μετρήσει την ικανότητα του αντικειμένου δοκιμής
6)Διηλεκτρικές αναλογία απορρόφησης και μέτρηση δεικτών πόλωσης διαθέσιμη
7)Υψηλής τάσης 6mA βραχυκυκλώνουν την τρέχουσα παραγωγή
8)Μεγάλη επίδειξη LCD με το backlight
9)Λειτουργία συναγερμών διαθέσιμη
10)Μεταφορτώστε των επί του σκάφους αποτελεσμάτων μέσω της διεπαφής USB
Τεχνικά στοιχεία
| Λειτουργία |
δοκιμή αντίστασης μόνωσης, δοκιμή τάσης |
| Όροι βάσεων |
23°C±5°C, κάτω από 75%RH |
| Εκτιμημένη τάση (Β) |
250V, 500V, 1kV, 2.5kV, 5kV, 10kV |
| Τάση δοκιμής (Β) |
εκτιμημένη τάση Χ (1±10%) |
| Σειρά αντίστασης μόνωσης |
0.01MΩ~35TΩ |
| Ψήφισμα αντίστασης μόνωσης |
0.01MΩ |
| Σειρά ΣΥΝΕΧΟΥΣ τάσης |
0~1000V |
| Ψήφισμα ΣΥΝΕΧΟΥΣ τάσης |
0.1V |
| Σειρά τάσης εναλλασσόμενου ρεύματος |
0~750V |
| Ψήφισμα τάσης εναλλασσόμενου ρεύματος |
0.1V |
| Ρεύμα βραχυκυκλώματος παραγωγής |
≥6mA |
| Διηλεκτρικές αναλογία απορρόφησης και μέτρηση δεικτών πόλωσης |
διαθέσιμος |
| Παροχή ηλεκτρικού ρεύματος |
12V επαναφορτιζόμενη μπαταρία |
| Backlight |
ελέγξιμη γκρίζα οθόνη backlight, κατάλληλος για τη χρήση στις αμυδρές θέσεις |
| Τρόπος επίδειξης |
4-κομμάτι μεγάλη επίδειξη LCD, γκρίζα οθόνη backlight |
| Μέγεθος επίδειξης LCD |
108×65mm |
| Μέγεθος οργάνων |
277.2×227.5×153mm (LxWxH) |
| Διεπαφή USB |
για τον έλεγχο λογισμικού και τη μετάδοση στοιχείων. Τα σωζόμενα στοιχεία μπορούν να φορτωθούν στον υπολογιστή για εκτός από και την τυπωμένη ύλη. |
| Γραμμή επικοινωνίας |
Γραμμή επικοινωνίας USB 1pc |
| Γραμμή δοκιμής |
rob υψηλής τάσης κόκκινα 3 μέτρα, μαύρο 1.5smeters γραμμών δοκιμής υψηλής τάσης, πράσινα 1,5 μέτρα |
| Αποθήκευση στοιχείων |
500 ομάδες. Το «ΠΛΗΡΕΣ» σύμβολο δείχνει ότι η αποθήκευση είναι πλήρης. |
| Άποψη στοιχείων |
τα στοιχεία βλέπουν τη λειτουργία: «Ο Κ.» επίδειξη συμβόλων |
| Επίδειξη υπερχείλισης |
λειτουργία υπερχείλισης (υπερβείτε τη σειρά μέτρησης): Επίδειξη συμβόλων «OL» |
| Λειτουργία συναγερμών |
όταν η μετρημένη αξία υπερβαίνει την καθορισμένη αξία, μια υπαγόρευση συναγερμών θα δοθεί |
| Κατανάλωση ισχύος |
εφεδρεία: max.30mA (backlight μακριά) |
| ανοίξτε backlight: max.42mA |
| μέτρο. max.300mA (backlight μακριά) |
| Βάρος οργάνων |
2.75kg (συμπεριλαμβανομένης της μπαταρίας) |
| Τάση μπαταριών |
όταν η τάση μπαταριών είναι χαμηλή, το χαμηλό σύμβολο μπαταριών θα επιδείξει. |
| Αυτόματο κλείσιμο |
αυτόματο κλείσιμο μετά από την μπότα 15 λεπτών |
| Δοκιμή μόνωσης |
≥50MΩ (μεταξύ της μέτρησης της γραμμής και της περίπτωσης) |
| Αντισταθείτε την τάση |
AC3kV/50Hz, 1min |
| Θερμοκρασία και υγρασία εργασίας |
-10℃~+50℃<85%RH |
| Θερμοκρασία και υγρασία αποθήκευσης |
-15℃~+55℃<90%RH |
| Ασφάλεια |
Iec61010-1, iec1010-2-31, IEC61557-1,5, βαθμός 2, ΓΆΤΑ 300V ρύπανσης IEC60529 (IP54Ⅲ) |
Αντίσταση μόνωσης που μετρά τη σειρά και την ακρίβεια
| Μέτρηση της λειτουργίας |
Τάση παραγωγής |
Μέτρηση της σειράς |
ακρίβεια |
ψήφισμα |
| Αντίσταση μόνωσης |
250V (±10%) |
0 MΩ~1MΩ |
±5%rdg±5dgt |
0.001MΩ |
| 1 MΩ~10MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 10 MΩ~100MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 100MΩ~1000MΩ |
±5%rdg±5dgt |
1MΩ |
| 1GΩ~10GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 10GΩ~100GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 100GΩ~1000GΩ |
±20%rdg±5dgt |
1GΩ |
|
500V (±10%)
|
0 MΩ~2MΩ |
±5%rdg±5dgt |
0.001MΩ |
| 2 MΩ~20MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 20 MΩ~200MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 200 MΩ~2000MΩ |
±5%rdg±5dgt |
1MΩ |
| 2GΩ~20GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 20GΩ~200GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 200GΩ~2000GΩ |
±20%rdg±5dgt |
1GΩ |
| 1kV (±10%) |
0 MΩ~5MΩ |
±5%rdg±5dgt |
0.001MΩ |
| 5 MΩ~50MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 50 MΩ~500MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 500 MΩ~5000MΩ |
±5%rdg±5dgt |
1MΩ |
| 5GΩ~50GΩ |
±10%rdg±5dgt |
0.01GΩ |
| 50GΩ~500GΩ |
±15%rdg±5dgt |
0.1GΩ |
| 500GΩ~5000GΩ |
±20%rdg±5dgt |
1GΩ |
| 2.5kV (±10%) |
0 MΩ~10MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 10 MΩ~100MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 100 MΩ~1000MΩ |
±5%rdg±5dgt |
1MΩ |
| 1 GΩ~10GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 10 GΩ~100GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 100 GΩ~1000GΩ |
±15%rdg±5dgt |
1GΩ |
| 1 TΩ~10TΩ |
±20%rdg±10dgt |
0.01TΩ |
| 5kV (±10%) |
0 MΩ~20MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 20 MΩ~200MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 200 MΩ~2000MΩ |
±5%rdg±5dgt |
1MΩ |
| 2 GΩ~20GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 20 GΩ~200GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 200 GΩ~2000GΩ |
±15%rdg±5dgt |
1GΩ |
| 2 TΩ~10TΩ |
±25%rdg±10dgt |
0.01TΩ |
| 10kV (±10%) |
0 MΩ~50MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 50 MΩ~500MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 500 MΩ~5000MΩ |
±5%rdg±5dgt |
1MΩ |
| 5 GΩ~50GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 50 GΩ~500GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 500 GΩ~5000GΩ |
±20%rdg±5dgt |
1GΩ |
| 5TΩ~35TΩ |
±35%rdg±10dgt |
0.01TΩ |
Ο ελεγκτής χτύπημα-10 αντίστασης ΣΥΝΕΧΟΥΣ μόνωσης υψηλής τάσης είναι καλό εργαλείο για τις δοκιμές αντίστασης μόνωσης μέχρι 10 kV.
