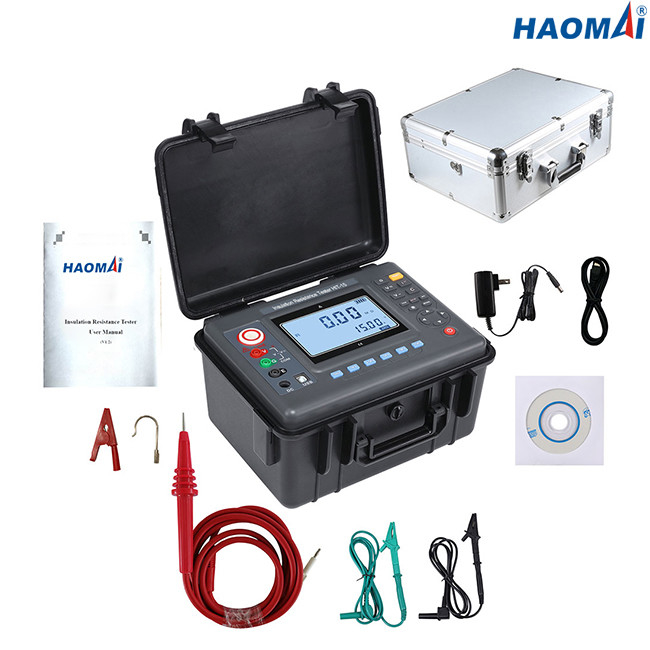

15kV ελεγκτής αντίστασης ΣΥΝΕΧΟΥΣ μόνωσης
Πρότυπο: Χτύπημα-15
Η δοκιμή αντίστασης μόνωσης είναι μια ποσοτική δοκιμή, η οποία δείχνει την αποτελεσματικότητα της ηλεκτρικής μόνωσης ενός προϊόντος. Οι κύριες εφαρμογές περιλαμβάνουν τα καλώδια, τους μετασχηματιστές, τις μηχανές/τις γεννήτριες, τους διακόπτες και τους δακτυλίους.
Τα χτύπημα-15 σχεδιάζονται για να εκτελέσουν τις δοκιμές αντίστασης μόνωσης μέχρι 15 kV με το α
50 μέγιστη αντίσταση TΩ. Οι χτύπημα-15 προσφορές DAR (διηλεκτρική αναλογία απορρόφησης) και μέτρηση pi (δείκτης πόλωσης).
Τα χτύπημα-15 είναι σε θέση την ικανότητα του αντικειμένου δοκιμής από 10uf σε 100nf.
12V η επαναφορτιζόμενη λι-ιονική μπαταρία υιοθετείται για χτύπημα-15, η οποία προσφέρει τη γρήγορη δαπάνη από μια πηγή εναλλασσόμενου ρεύματος εάν οι μπαταρίες είναι επίπεδες.
Τα χτύπημα-15 έχουν μια πλήρη ακολουθία των τρόπων δοκιμής καθώς επίσης και της επί του σκάφους μνήμης και τη δυνατότητα να μεταφορτώσουν τα στοιχεία σε ένα lap-top.
IP54 η στεγανή περίφραξη σχεδιάζεται για την υπαίθρια λειτουργία. Η χτύπημα-15 μονάδα είναι αρκετά γερή να προστατεύσει τον ελεγκτή και να αποβάλει την είσοδο υγρασίας και σκόνης.
Κύρια χαρακτηριστικά γνωρίσματα
1) Αντίσταση μόνωσης μέχρι 50 TΩ @ 15 kV
2) Εκτιμημένη τάση: 500V, 1kV, 2.5kV, 5kV, 10kV, 15kV
3) Σειρά τάσης εναλλασσόμενου ρεύματος: 0-750V
4) Σειρά ΣΥΝΕΧΟΥΣ τάσης: 0-1000V
5) Ικανότητα μέτρων του αντικειμένου δοκιμής
6) Μέτρα DAR (διηλεκτρική αναλογία απορρόφησης) και pi (δείκτης πόλωσης)
7) Υψηλής τάσης 6mA βραχυκυκλώνουν την τρέχουσα παραγωγή
8) Μεγάλη επίδειξη LCD με το backlight
9) Προηγμένη μνήμη και στην ανάκληση οθόνης
10) Μεταφορτώστε των επί του σκάφους αποτελεσμάτων μέσω της διεπαφής USB
11) IP54 στεγανή περίφραξη
12) Ασφάλεια που εκτιμάται στη ΓΑΤΑⅢ 300V
Τεχνικά στοιχεία
| Λειτουργία |
δοκιμή αντίστασης μόνωσης, δοκιμή τάσης |
| Όροι βάσεων |
23°C±5°C, κάτω από 75%RH |
| Εκτιμημένη τάση (Β) |
500V, 1kV, 2.5kV, 5kV, 10kV, 15kV |
| Τάση δοκιμής (Β) |
εκτιμημένη τάση Χ (1±10%) |
| Σειρά αντίστασης μόνωσης |
0.01MΩ~50TΩ |
| Ψήφισμα αντίστασης μόνωσης |
0.01MΩ |
| Σειρά ΣΥΝΕΧΟΥΣ τάσης |
0~1000V |
| Ψήφισμα ΣΥΝΕΧΟΥΣ τάσης |
0.1V |
| Σειρά τάσης εναλλασσόμενου ρεύματος |
0~750V |
| Ψήφισμα τάσης εναλλασσόμενου ρεύματος |
0.1V |
| Ρεύμα βραχυκυκλώματος παραγωγής |
≥6mA |
| Διηλεκτρικές αναλογία απορρόφησης και μέτρηση δεικτών πόλωσης |
διαθέσιμος |
| Παροχή ηλεκτρικού ρεύματος |
12V επαναφορτιζόμενη μπαταρία |
| Backlight |
ελέγξιμη γκρίζα οθόνη backlight, κατάλληλος για τη χρήση στις αμυδρές θέσεις |
| Τρόπος επίδειξης |
4-κομμάτι μεγάλη επίδειξη LCD, γκρίζα οθόνη backlight |
| Μέγεθος επίδειξης LCD |
108×65mm |
| Μέγεθος οργάνων |
277.2×227.5×153mm (LxWxH) |
| Διεπαφή USB |
για τον έλεγχο λογισμικού και τη μετάδοση στοιχείων. Τα σωζόμενα στοιχεία μπορούν να φορτωθούν στον υπολογιστή για εκτός από και την τυπωμένη ύλη. |
| Γραμμή επικοινωνίας |
Γραμμή επικοινωνίας USB 1pc |
| Γραμμή δοκιμής |
rob υψηλής τάσης κόκκινα 3 μέτρα, μαύρο 1.5smeters γραμμών δοκιμής υψηλής τάσης, πράσινα 1,5 μέτρα |
| Αποθήκευση στοιχείων |
500 ομάδες. Το «ΠΛΗΡΕΣ» σύμβολο δείχνει ότι η αποθήκευση είναι πλήρης. |
| Άποψη στοιχείων |
τα στοιχεία βλέπουν τη λειτουργία: «Ο Κ.» επίδειξη συμβόλων |
| Επίδειξη υπερχείλισης |
λειτουργία υπερχείλισης (υπερβείτε τη σειρά μέτρησης): Επίδειξη συμβόλων «OL» |
| Λειτουργία συναγερμών |
όταν η μετρημένη αξία υπερβαίνει την καθορισμένη αξία, μια υπαγόρευση συναγερμών θα δοθεί |
| Κατανάλωση ισχύος |
εφεδρεία: max.30mA (backlight μακριά) |
| ανοίξτε backlight: max.42mA |
| μέτρο. max.300mA (backlight μακριά) |
| Βάρος οργάνων |
2.75kg (συμπεριλαμβανομένης της μπαταρίας) |
| Τάση μπαταριών |
όταν η τάση μπαταριών είναι χαμηλή, το χαμηλό σύμβολο μπαταριών θα επιδείξει. |
| Αυτόματο κλείσιμο |
αυτόματο κλείσιμο μετά από την μπότα 15 λεπτών |
| Δοκιμή μόνωσης |
≥50MΩ (μεταξύ της μέτρησης της γραμμής και της περίπτωσης) |
| Αντισταθείτε την τάση |
AC3kV/50Hz, 1min |
| Θερμοκρασία και υγρασία εργασίας |
-10℃~+50℃<85%RH |
| Θερμοκρασία και υγρασία αποθήκευσης |
-15℃~+55℃<90%RH |
| Ασφάλεια |
IEC61010-1, IEC1010-2-31, IEC61557-1,5, ΒΑΘΜΌΣ ΙΙ, ΓΆΤΑ 300V ΡΎΠΑΝΣΗΣ IEC60529 (IP54Ⅲ) |
Αντίσταση μόνωσης που μετρά τη σειρά και την ακρίβεια
| Μέτρηση της λειτουργίας |
Τάση παραγωγής |
Μέτρηση της σειράς |
Ακρίβεια |
Ψήφισμα |
| Αντίσταση μόνωσης |
500V (±10%)
|
0 MΩ~2MΩ |
±5%rdg±5dgt |
0.001MΩ |
| 2 MΩ~20MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 20 MΩ~200MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 200 MΩ~2000MΩ |
±5%rdg±5dgt |
1MΩ |
| 2GΩ~20GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 20GΩ~200GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 200GΩ~2000GΩ |
±20%rdg±5dgt |
1GΩ |
| 1kV (±10%) |
0 MΩ~5MΩ |
±5%rdg±5dgt |
0.001MΩ |
| 5 MΩ~50MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 50 MΩ~500MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 500 MΩ~5000MΩ |
±5%rdg±5dgt |
1MΩ |
| 5GΩ~50GΩ |
±10%rdg±5dgt |
0.01GΩ |
| 50GΩ~500GΩ |
±15%rdg±5dgt |
0.1GΩ |
| 500GΩ~5000GΩ |
±20%rdg±5dgt |
1GΩ |
| 2.5kV (±10%) |
0 MΩ~10MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 10 MΩ~100MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 100 MΩ~1000MΩ |
±5%rdg±5dgt |
1MΩ |
| 1 GΩ~10GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 10 GΩ~100GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 100 GΩ~1000GΩ |
±15%rdg±5dgt |
1GΩ |
| 1 TΩ~10TΩ |
±20%rdg±10dgt |
0.01TΩ |
| 5kV (±10%) |
0 MΩ~20MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 20 MΩ~200MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 200 MΩ~2000MΩ |
±5%rdg±5dgt |
1MΩ |
| 2 GΩ~20GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 20 GΩ~200GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 200 GΩ~2000GΩ |
±15%rdg±5dgt |
1GΩ |
| 2 TΩ~10TΩ |
±25%rdg±10dgt |
0.01TΩ |
| 10KV (±10%) |
0 MΩ~50MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 50 MΩ~500MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 500 MΩ~5000MΩ |
±5%rdg±5dgt |
1MΩ |
| 5 GΩ~50GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 50 GΩ~500GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 500 GΩ~5000GΩ |
±20%rdg±5dgt |
1GΩ |
| 5TΩ~35TΩ |
±35%rdg±10dgt |
0.01TΩ |
| 15kV (±10%) |
0 MΩ~60MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 60 MΩ~600MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 600 MΩ~6000MΩ |
±5%rdg±5dgt |
1MΩ |
| 6 GΩ~60GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 60 GΩ~600GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 600 GΩ~6000GΩ |
±20%rdg±5dgt |
1GΩ |
| 6 TΩ~50TΩ |
±35%rdg±10dgt |
0.01TΩ |
Ικανότητα που μετρά τη σειρά & την ακρίβεια
| Μέτρηση της λειτουργίας |
Μέτρηση της σειράς |
ακρίβεια |
ψήφισμα |
| Ικανότητα |
10uf-50uf |
±15%rdg±5dgt |
0.01uf |
| 1uf-10uf |
±15%rdg±5dgt |
0.1uf |
| 100nf-10nf |
±15%rdg±5dgt |
0.01nf |
| 10nf-100nf |
±15%rdg±5dgt |
0.01nf |
15kV ο ελεγκτής χτύπημα-15 αντίστασης ΣΥΝΕΧΟΥΣ μόνωσης είναι ισχυρό εργαλείο για την αντίσταση μόνωσης των καλωδίων, των μετασχηματιστών, των μηχανών/των γεννητριών, των διακοπτών και των δακτυλίων κ.λπ.
