20dB συσκευή ανάλυσης απάντησης συχνότητας σκουπισμάτων

Συσκευή ανάλυσης απάντησης συχνότητας σκουπισμάτων

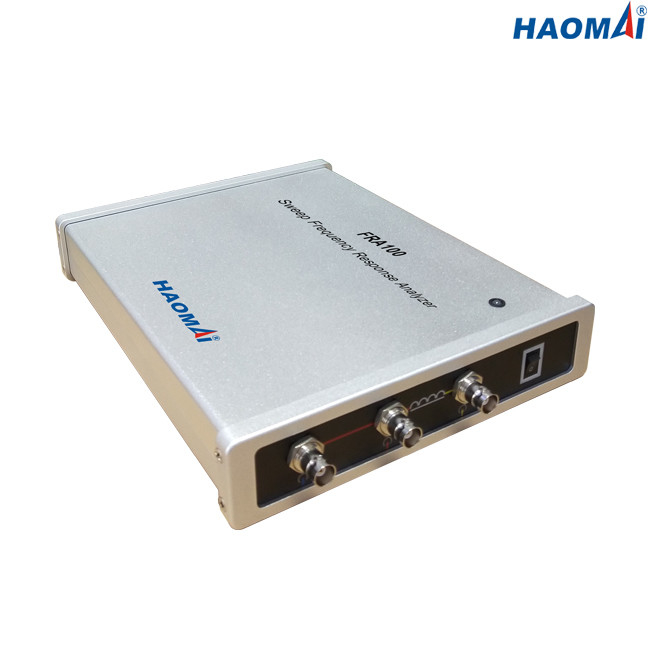

Πρότυπο: FRA100

Η συσκευή ανάλυσης FRA100 απάντησης συχνότητας σκουπισμάτων χρησιμοποιεί τη μέθοδο SFRA (ανάλυση απάντησης συχνότητας σκουπισμάτων) και μετρά την ηλεκτρική λειτουργία μεταφοράς σε ένα ευρύ φάσμα συχνότητας. Ανιχνεύει τις ατέλειες και τα ελαττώματα τυλίγματος στη μαγνητική πυρήνας-με αυτόν τον τρόπο βοήθεια να βελτιωθεί η αξιοπιστία μετασχηματιστών, να μειωθούν τα κόστη συντήρησης και να αποτραπούν οι δαπανηρές αποτυχίες.

Η συσκευή ανάλυσης FRA100 απάντησης συχνότητας σκουπισμάτων ικανοποιεί τις απαιτήσεις στο φυλλάδιο 342,2008 Cigre μηχανική αξιολόγηση του όρου windings μετασχηματιστών χρησιμοποιώντας FRA και κινεζικό τυποποιημένο DL/T 911-2016, FRA στην παραμόρφωση τυλίγματος των μετασχηματιστών ισχύος, καθώς επίσης και το διεθνές πρότυπο IEC60076-18: 2012.

Κύρια χαρακτηριστικά γνωρίσματα

●Χρήση SFRA (ανάλυση απάντησης συχνότητας σκουπισμάτων) στην παραμόρφωση τυλίγματος δοκιμής με τη μέτρηση χαρακτηριστικών κάθε απάντησης του τυλίγματος των εύρους-συχνότητας των μετασχηματιστών δύναμης

●Γρήγορα μετρώντας: ο χρόνος μέτρησης του ενιαίου τυλίγματος είναι λιγότερο από 2 λεπτά

●Ακρίβεια υψηλής συχνότητας: ≤0.001%

●Το μέγιστο σκούπισμα δείχνει μέχρι 50.000

●Ψηφιακή σύνθεση συχνότητας για να εξασφαλίσει σταθερότητα υψηλότερης συχνότητας

●5000V απομόνωση τάσης για να προστατεύσει το lap-top πλήρως

●Ικανός να φορτώσει 9 καμπύλες συγχρόνως και να υπολογίσει αυτόματα τις παραμέτρους κάθε καμπύλης για να εντοπίσει τις παραμορφώσεις τυλίγματος και να παρέχει το συμπέρασμα αναφοράς.

●Το λογισμικό ανάλυσης έχει την ισχυρή λειτουργία που μπορεί ικανοποιεί τις απαιτήσεις κινεζικού τυποποιημένου DL/T 911-2016 και του διεθνούς προτύπου IEC60076-18: 2012.

●Η διαχείριση λογισμικού κατέχει τον υψηλούς εξανθρωπισμό και το intellectualization. Οι χρήστες πρέπει μόνο να χτυπήσουν ένα κουμπί για να ολοκληρώσουν όλες τις μετρήσεις μετά από τη ρύθμιση παραμέτρων.

●Το μικρό μέγεθος και ελαφρύς (2,3 κλ/5,07 λίβρες) για εύκολο φέρνει

Τεχνικά στοιχεία

◇Τμήμα μέτρησης

Μέθοδος δοκιμής: SFRA (ανάλυση απάντησης συχνότητας σκουπισμάτων)

Φάσμα συχνότητας: 10Hz-10MHz

Ψήφισμα συχνότητας:< 0="">

Ανακρίβεια συχνότητας: ≤0.001%

Αριθμός σημείων: προεπιλογή 600, χρήστης επιλέξιμος

μέγιστα 50 000 σημεία, καθορισμένα από το χρήστη

Χρόνος μέτρησης: 1-2 λεπτά για το ενιαίο τύλιγμα

Σημεία που χωρίζουν κατά διαστήματα: λογαριθμικός ή γραμμικός

Τοποθετήσεις σκουπισμάτων: μεμονωμένες τοποθετήσεις για καθορισμένες τις πελάτης ζώνες συχνότητας. Γραμμική ή λογαριθμική κλίμακα.

Δυναμική περιοχή: -120dB~20dB

Ανακρίβεια: ±0.1 DB από +10 DB κάτω σε -50 DB

±0.5 DB κάτω σε -80 DB

±1 DB κάτω σε -100 DB

Επικοινωνία PC: USB

Λογισμικό: κατάλληλος για τα παράθυρα XP/7/8/10

Πρότυπα: ικανοποιεί τις απαιτήσεις Cigré στο φυλλάδιο 342, το 2008. Μηχανική αξιολόγηση του όρου windings μετασχηματιστών που χρησιμοποιεί FRA DL/T 911-2004, FRA στην παραμόρφωση τυλίγματος των μετασχηματιστών δύναμης, καθώς επίσης και το διεθνές πρότυπο IEC60076-18: 2012.

◇Αναλογική παραγωγή

Κανάλι: 1

Τάση συμμόρφωσης: 0.50-25 το vp-π, ρυθμίζει αυτόματα στη δοκιμή

Τάση μέτρησης σε 50 Ω: 0.25-12.5 vp-π

Σύνθετη αντίσταση παραγωγής: 50 Ω

Φάσμα συχνότητας: 10Hz-10MHz

Κατεύθυνση σκουπισμάτων: χαμηλός σε υψηλό

◇Αναλογική εισαγωγή

Κανάλια: 2

Δειγματοληψία: Ταυτόχρονα

Φάσμα συχνότητας: 10Hz-10MHz

Σύνθετη αντίσταση εισαγωγής: 1 MΩ

Ποσοστό δειγματοληψίας: 100 MS/s

◇Απαιτήσεις PC (PC συμπεριλαμβανόμενο)

Λειτουργικό σύστημα: Παράθυρα XP/7/8/10

Επεξεργαστής: Pentium 500 MHZ ή υψηλότερος

Μνήμη: 256 ΜΒ RAM ή περισσότεροι

Σκληρός δίσκος: Ελάχιστο 30 ΜΒ ελεύθερο

Διεπαφή: USB

◇Γενικό

Παροχή ηλεκτρικού ρεύματος εναλλασσόμενου ρεύματος για τον προσαρμοστή: 100-240V εναλλασσόμενο ρεύμα, 50/60Hz

Παροχή ΣΥΝΕΧΟΥΣ ηλεκτρικού ρεύματος για το όργανο: 12V συνεχές ρεύμα

Διαστάσεις: 238 X 184 X 40 χιλ. (9,37» Χ 7,24» Χ 1,57»)

Βάρος: 2,3 κλ (5,07 λίβρες)

Περιβαλλοντικές συνθήκες

Τομέας εφαρμογής: Το όργανο προορίζεται για τη χρήση στους μέσους και υψηλής τάσεως υποσταθμούς και τα βιομηχανικά περιβάλλοντα.

Θερμοκρασία αποθήκευσης: -20°C σε 70°C (- 4°F σε +158°F)

Λειτουργούσα θερμοκρασία: -20°C σε +50°C (- 4°F σε +122°F)

Υγρασία: < 95="">

Προσόντα ασφάλειας και EMC

Ασφάλεια: σχεδιασμένος σύμφωνα με iec61010-1, 2006/95/ΕΚ

EMC: 2004/108/EC

Η συσκευή ανάλυσης FRA100 απάντησης συχνότητας σκουπισμάτων είναι ιδανικό όργανο για την ανίχνευση των μηχανικών και ηλεκτρικών αλλαγών του πυρήνα και το τύλιγμα της συνέλευσης των μετασχηματιστών ισχύος.
