Φορητό IEC 61850 εξεταστικό σύστημα Ultraportable ηλεκτρονόμων ελαφρύ

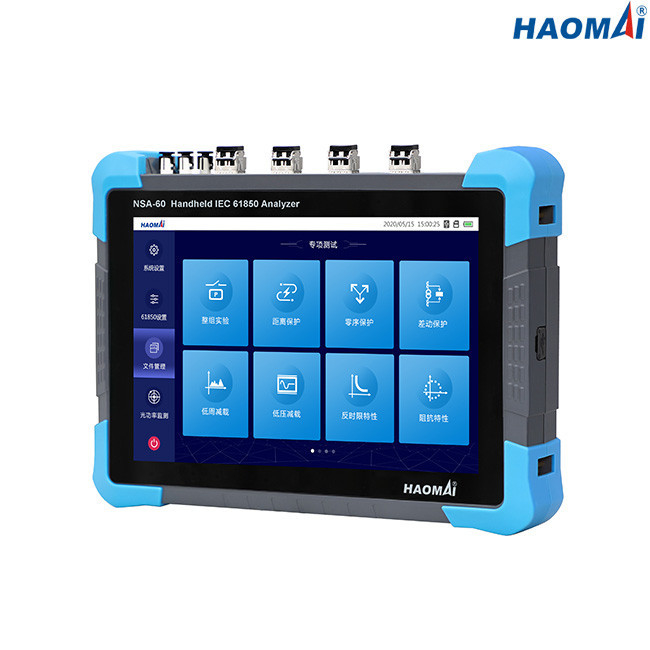

Φορητή συσκευή ανάλυσης IEC 61850

Πρότυπο: Nsa-60

Το φορητό IEC 61850 συσκευή ανάλυσης nsa-60 είναι βασισμένο στα πρότυπα IEC61850 και χρησιμοποιημένο για τη γρήγορη δοκιμή των συσκευών προστασίας, των συγχωνεύοντας μονάδων και IEDs στον έξυπνο υποσταθμό. Χρησιμοποιείται ευρέως στη διόρθωση τομέων, την κοινή διόρθωση συστημάτων, τη συντήρηση ελαττωμάτων και άλλες περιπτώσεις.

Το φορητό IEC 61850 συσκευή ανάλυσης nsa-60 είναι φορητή συσκευή ανάλυσης δικτύων με» οθόνη αφής 10,1 έτσι ώστε ο μηχανικός μπορεί να την πάρει μόνο στις διαφορετικές θέσεις στον υποσταθμό για τον έλεγχο IEDs, καμία ανάγκη να ληφθούν τα περίπλοκα σύνολα και το lap-top δοκιμής, και άλλα εξαρτήματα δοκιμής.

Nsa-60 έχουν τις πολλαπλάσιες εξεταστικές ενότητες για τη βασική δοκιμή ηλεκτρονόμων προστασίας, τη διαφορετική δοκιμή της MU, SV/GOOSE που στέλνουν και που λαμβάνουν, εισαγωγή αρχείων SCD και ανάλυση κ.λπ.

Nsa-60 μπορούν να χρησιμοποιηθούν ως πολυσύνθετο εργαλείο στον έξυπνο υποσταθμό, συμπεριλαμβανομένης της αποστολής και της λήψης της ΧΗΝΑΣ, του SV, που προσθέτουν την κυκλοφοριακή ροή σε άλλο IEDs, ελέγχοντας τη χρονική καθυστέρηση της MU, μετρώντας τη δύναμη ινών των λιμένων κ.λπ. ινών.

Κύρια χαρακτηριστικά γνωρίσματα

●Με βάση το υλικό SOC και την πλατφόρμα συστημάτων Linux που αναπτύσσονται

●Ικανός να μιμηθεί τους διάφορους τύπους μηνυμάτων που προσαρμόζεται στο IEC 61850-9-1/9-2/9-2LE, ΧΉΝΑ, IEC 60044-7/8 FT3

●4-κανάλι οπτικό ψηφιακό μήνυμα που λαμβάνει και που στέλνει ταυτόχρονα,

●Η σύγχρονη παραγωγή των διαφορετικών οπτικών λιμένων φθάνει σε 0μs, και η διασπορά της δειγματοληψίας του SV είναι λιγότερο από 1μs

●Πραγματοποιήστε την αυτόματη διαμόρφωση, την εισαγωγή αρχείων υποστήριξης SCD, την επίδειξη διαγραμμάτων τοπολογίας και τη σύγκριση αρχείων

●Καθυστέρηση της MU υποστήριξης και διαφορετική δοκιμή χρονικού συγχρονισμού της MU

●Σύνδεση ανίχνευσης υποστήριξης σωρηδόν και αρμονική παραγωγή superposition αξίας δειγματοληψίας του SV

●Έχει τον τύπο μηνυμάτων και τη λειτουργία ελέγχου κυκλοφορίας

●Παροδική καταγραφή υποστήριξης των ανώμαλων μηνυμάτων

●Έχει την οπτική λειτουργία μέτρησης δύναμης

●Ενσωματωμένη δοκιμή εναλλασσόμενου ρεύματος, εξεταστικές ενότητες δοκιμής κ.λπ. ακολουθίας Sate για τη δοκιμή ηλεκτρονόμων προστασίας

●4 δυαδικές εισαγωγές + 4 δυαδικά αποτελέσματα, σύγχρονη καθυστέρηση παραγωγής <20>

●Ικανός να μιμηθεί το MMS πελάτη και τον κεντρικό υπολογιστή, τον έλεγχο αξιολόγησης υποστήριξης της συσκευής και του ελέγχου προστασίας και τη λειτουργία του κράτους οργάνωσης και του κράτους λειτουργίας προστασίας, προσομοίωση υποστήριξης ενιαίων ή περισσότερων συσκευών IED, να πραγματοποιήσει την ταυτόχρονη διαβίβαση μακρινών στοιχείων μηνυμάτων και τηλεμετρίας

Τεχνικά στοιχεία

Διεπαφή επικοινωνίας ινών

◆Οπτικές παράμετροι ινών τμηματικών λιμένων: πολλαπλού τρόπου, διεπαφή ST, μήκος κύματος 850nm

◆Οπτικές παράμετροι ινών λιμένων Ethernet: πολλαπλού τρόπου, διεπαφή LC, μήκος κύματος 1310nm

◆Δύναμη μετάδοσης: ≥-15dBm

◆Λήψη της ευαισθησίας: ≤-30dBm

◆4 ομάδες λιμένων δικτύων 100M ανεξάρτητων οπτικών, που υποστηρίζουν τα iec61850-9-1/2 μηνύματα SM και ΧΉΝΩΝ

◆Πολλαπλασιάζοντας οπτικός τμηματικός λιμένας, ενισχυτικό FT3/FT3LE οπτικό ψηφιακό μήνυμα που λαμβάνει και που στέλνει, κώδικας irig-β που λαμβάνουν και που στέλνουν και λειτουργία συγχρονισμού ΜΑΔ

◆Οπτικός λιμένας μέτρησης δύναμης Ethernet για την οπτική μέτρηση συνδέσεων και τη διαγνωστική δοκιμή λειτουργίας

Δυαδικά εισαγωγές/αποτελέσματα

◆Δυαδικές εισαγωγές: 4

◆Δυαδικά αποτελέσματα: 4

Διάφορος

◆Διαστάσεις: 235mm×175mm×50mm (LxWxH)

◆Βάρος: 2.0kg

Παροχή ηλεκτρικού ρεύματος

◆Ενσωματωμένη μπαταρία λίθιου (9600mAh)

◆Φορτιστής: 100~240VAC εισαγωγή, 50/60Hz

Περιβαλλοντικές συνθήκες

◆Κανονική θερμοκρασία εργασίας: -5~45℃

◆Όριο θερμοκρασίας εργασίας: -10~50℃

◆Αποθήκευση και μεταφορά: -25~70℃

◆Σχετική υγρασία: 5%~95%

◆Ατμοσφαιρικός Τύπος: 86~106KPa

Το φορητό IEC 61850 συσκευή ανάλυσης nsa-60 είναι ισχυρό εργαλείο δοκιμής στον έξυπνο υποσταθμό.
