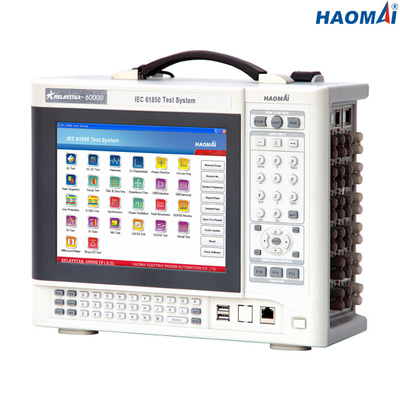

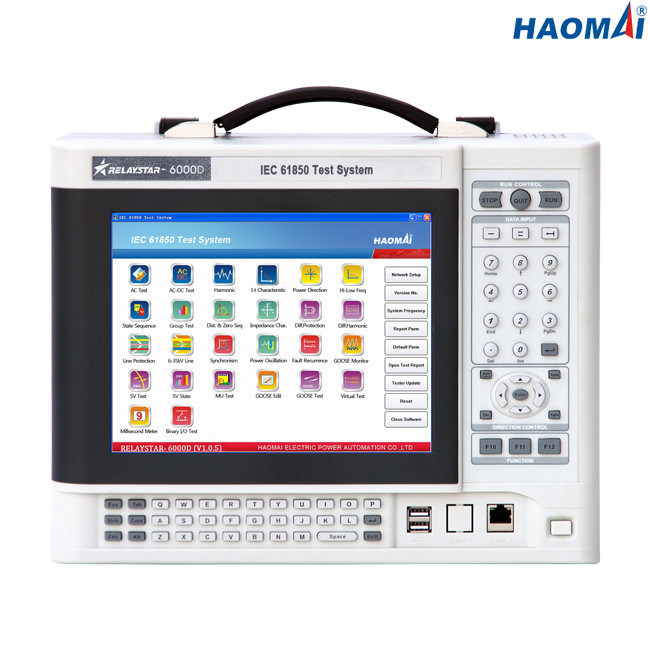

Σύστημα δοκιμής IEC 61850
Πρότυπο: Relaystar-6000D
Το relaystar-6000D είναι σύνολο δοκιμής νέας γενιάς που αφιερώνεται συσκευές προστασίας IEC 61850 στις βασισμένες και τη συγχωνεύοντας μονάδα. Μπορεί να μιμηθεί τους διάφορους τύπους μηνυμάτων που προσαρμόζεται στο IEC 61850-9-1/9-2/9-2LE, ΧΉΝΑ, IEC 60044-7/8 FT3.
Το IEC 61850 σύστημα relaystar-6000D δοκιμής μπορεί είτε να χρησιμοποιηθεί από το ενσωματωμένο βιομηχανικό PC με την οθόνη αφής 9,7 ίντσας είτε από το λογισμικό δοκιμής που τρέχει σε ένα PC.
Ο τρόπων χρονικού συγχρονισμού κώδικας ΠΣΤ, irig-β και IEEE1588 παρέχονται μαζί με relaystar-6000D, το οποίο κάνει και τον υποσταθμό την εσωτερική διόρθωση και τον υποσταθμό στον υποσταθμό κοινή διόρθωση διαθέσιμη.
Κύρια χαρακτηριστικά γνωρίσματα
●Συσκευές προστασίας IEC 61850 οι εδρευμένες & η MU μπορούν να εξεταστούν
●Ενσωματωμένο βιομηχανικό PC με την οθόνη αφής 9,7 ίντσας
●Και τοπική εξέταση και μακρινή δοκιμή PC διαθέσιμες
●Ικανός να μιμηθεί τους διάφορους τύπους μηνυμάτων που προσαρμόζεται στο IEC 61850-9-1/9-2/9-2LE, ΧΉΝΑ, IEC 60044-7/8 FT3
●12 χαμηλού επιπέδου αναλογικά αποτελέσματα
●Τέσσερις φορά τρόποι συγχρονισμού: ενσωματωμένος κώδικας ΠΣΤ, irig-β, ΜΑΔ και IEEE1588
●Μικρό μέγεθος και ελαφρύς (μόνο 4kg/8.82lb)
Τεχνικά στοιχεία
Διεπαφές επικοινωνίας Ethernet
| Τρόπος |
10/100Base-TX (10/100Mbit, στρίβω-ζευγάρι, αυτόματος-διασταύρωση) |
| Αριθμός λιμένα |
2 |
| Τύπος διεπαφής |
RJ45 |
| Ένδειξη θέσης |
Φω'τα οδηγήσεων |
Διεπαφές επικοινωνίας οπτικής ίνας
| Τρόπος |
100Base-FX (100Mbit, οπτική ίνα, σύνολο - ντούμπλεξ) |
| Αριθμός λιμένα |
16 |
| Τύπος διεπαφής |
ST |
| Τύπος ινών |
62.5/125μm (πολλαπλού τρόπου ίνα) |
| Μήκος κύματος |
1310nm |
| Απόσταση μετάδοσης |
>1km |
| Ένδειξη θέσης |
Φω'τα οδηγήσεων |
FT3 διεπαφές
| Αριθμός λιμένα |
10 (8 για τη διαβίβαση, 2 για τη λήψη) |
| Τύπος διεπαφής |
ST |
| Τύπος ινών |
62.5/125μm (πολλαπλού τρόπου ίνα) |
| Μήκος κύματος |
850nm |
Χαμηλού επιπέδου αναλογικά αποτελέσματα
| Αριθμός αποτελεσμάτων |
12 |
| Θέτοντας σειρά |
Εναλλασσόμενο ρεύμα: 0~7.07Vrms Συνεχές ρεύμα: 0~10V |
| Ρεύμα στο μέγιστο φορτίο |
1mA |
| Ακρίβεια |
<0>
|
| Ψήφισμα |
250μV |
| Διαστρέβλωση (THD+N) |
<0>
|
| Συχνότητα |
Ημιτονοειδές σήμα: 10~1000Hz |
| Παροδικό σήμα: DC~10.0kHz |
| Ακρίβεια: <0>
|
| Ψήφισμα: 0.001Hz |
| Φάση |
Σειρά της γωνίας φάσης: 0 ~359. 9° |
| Ακρίβεια: <0>
|
| Ψήφισμα: ±0.01° |
Δυαδικές εισαγωγές
| Αριθμός |
10 |
| Τύπος |
πιθανός-ελεύθερη επαφή ή μη απασχόλησης επαφή (αυτόματος προσδιορισμός) |
| Χαρακτηριστικά κατώτατων ορίων |
«0»: 0~6V «1»: 12V~250V |
Δυαδικά αποτελέσματα
| Αριθμός |
4 |
| Τύπος |
μη απασχόλησης επαφή (γρήγορη παραγωγή επαφών προαιρετική) |
| Ικανότητα σπασιμάτων |
250VAC/0.5A 250VDC/0.2A |
Παροχή ηλεκτρικού ρεύματος
| Ονομαστική τάση εισαγωγής |
προσαρμοσμένος (AC230V/120V±10%, 1 φάση) |
| Ονομαστική συχνότητα |
50/60 Hz |
| Εκτιμημένο ρεύμα |
10A σε 230V/12A σε 120V |
| Σύνδεση |
Τυποποιημένη υποδοχή εναλλασσόμενου ρεύματος (IEC 60320) |
Περιβαλλοντικές συνθήκες
| Θερμοκρασία λειτουργίας |
0… +50 °C (+32… +122 °F) |
| Θερμοκρασία αποθήκευσης |
-25… +70 °C (- 13… +158 °F) |
| Σειρά υγρασίας |
σχετική υγρασία 5… 95%, non-condensing |
| Δόνηση |
IEC 60068-2-6 (20m/s2 σε 10… 150 Hz) |
Διάφορος
| Βάρος |
4kg (8,82 λίβρες) |
| Διαστάσεις (W Χ Χ Χ Δ, χωρίς λαβή) |
345×135×270mm (13.58x5.31x10.63 μέσα) |
Εστίαση συστημάτων relaystar-6000D δοκιμής ηλεκτρονόμων προστασίας IEC 61850 στις σε πραγματικό χρόνο μεθόδους επικοινωνίας ΧΉΝΑΣ και επιλεγεισών τιμών για να διασυνδέσει με τις συσκευές υπό δοκιμή.
