Καθολικό σύστημα δοκιμής ηλεκτρονόμων προστασίας που συμμορφώνεται με το IEC 61850 που εξετάζει

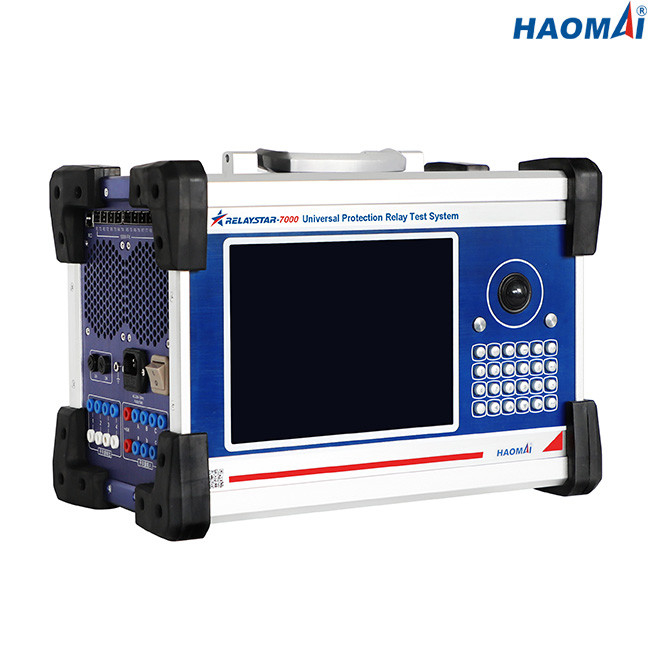

Πρότυπο: Relaystar-7000
Τα relaystar-7000 είναι πολυσύνθετο σύστημα δοκιμής ηλεκτρονόμων προστασίας που συμμορφώνεται με IEC61850 SV και τη ΧΉΝΑ. Μπορεί παραγωγή 6 ρεύμα φάσης (6×0… 30A) και τάση 6 φάσης (6×0… 150V) να εξετάσει τους συμβατικούς ηλεκτρονόμους προστασίας, όπως ο παλαιός ηλεκτρομηχανικός τύπος και ο βασισμένος σε μικροεπεξεργαστή τύπος. Τα relaystar-7000 μπορούν επίσης να είναι ως ιδανικό εργαλείο για τους ηλεκτρονόμους και τους υποσταθμούς χρησιμοποιώντας το πρωτόκολλο IEC 61850, το οποίο μπορεί να μιμηθεί τους διάφορους τύπους μηνυμάτων που συμμορφώνονται με το IEC 61850-9-1/9-2/9-2LE, ΧΉΝΑ, IEC 60044-7/8 FT3.
Relaystar-7000 μπορούν να χρησιμοποιηθούν για να εκτελέσουν τις παροδικές δοκιμές. Τα relaystar-7000 μπορούν να εκτελέσουν τις δοκιμές αποδοχής ή ανίχνευσης μηχανικών βλαβών με την επανάληψη των ψηφιακά καταγραμμένων ελαττωμάτων IEEE- C37.111, τυποποιημένο σχήμα COMTRADE.
Κύρια χαρακτηριστικά γνωρίσματα
1) Ενσωματωμένο πολυφασικό σύστημα δοκιμής ηλεκτρονόμων προστασίας
2) Αυτόνομη λειτουργία που χρησιμοποιεί τη διαισθητική γραφική οθόνη υψηλής ανάλυσης, κανένα PC που απαιτείται για να λειτουργήσει
3) Και τοπική εξέταση και μακρινή δοκιμή PC διαθέσιμες
4) Ψηφιακά εισαγωγές και αποτελέσματα
5) Ενσωματωμένο κυματοειδές που ελέγχει και που καταγράφει
6) Απ'άκρη σ'άκρη δοκιμή με το ΠΣΤ ή το irig-β
7) Εξεταστική ικανότητα IEC 61850
Τεχνικά στοιχεία
Γενικά αποτελέσματα ρευμάτων και τάσης
| Τρέχουσα γεννήτρια |
Θέτοντας σειρά |
6-φάση εναλλασσόμενο ρεύμα (λ-ν): 6x0… 30A |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν): 6x0… ±10 Α |
| Δύναμη |
6-φάση εναλλασσόμενο ρεύμα (λ-ν): 6x450VA σε 30A |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν): 6x120VA σε 10A |
| Ακρίβεια |
Εναλλασσόμενο ρεύμα: ±1mA (≤0.2A), ≤0.1% (0.2~30A) |
| Συνεχές ρεύμα: ±5mA (0.2~0.5A), ≤0.2% (0.5~10A) |
| Ψήφισμα |
1mA |
| Γεννήτρια τάσης |
Θέτοντας σειρά |
6-φάση εναλλασσόμενο ρεύμα (λ-ν): 6x0… 150V |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν): 6x0… ±160V |
| Δύναμη |
6-φάση εναλλασσόμενο ρεύμα (λ-ν): 6x80VA σε 150V |
| ΣΥΝΕΧΈΣ ΡΕΎΜΑ (Λ-Ν): 6x80VA σε 160V |
| Ακρίβεια |
Εναλλασσόμενο ρεύμα: ±2mV (0.2~2V), ≤0.1% (2~150V) |
| Συνεχές ρεύμα: ±10mV (0.5~5V), ≤0.2% (5~160V) |
| Ψήφισμα |
1mV |
| Γενικές γεννήτριες |
Συχνότητα |
σειρά: 0~1200Hz |
| ακρίβεια:<1mhz>
|
| ψήφισμα: 0.001Hz |
| Φάση |
σειρά: -360° ~+360° |
| ακρίβεια: 0.1° |
| ψήφισμα: 0.01° |
| Αρμονικός |
διαταγή superposition: 2~24 φορές |
| διαστρέβλωση: ≤0.5% |
Διεπαφές επικοινωνίας Ethernet
| Τρόπος |
10/100Base-TX (10/100Mbit, στρίβω-ζευγάρι, αυτόματος-διασταύρωση) |
| Αριθμός λιμένα |
2 |
| Τύπος διεπαφής |
RJ45 |
| Ένδειξη θέσης |
Φω'τα οδηγήσεων |
Διεπαφές επικοινωνίας οπτικής ίνας
| Τρόπος |
100Base-FX (100Mbit, οπτική ίνα, σύνολο - ντούμπλεξ) |
| Αριθμός λιμένα |
8 |
| Τύπος διεπαφής |
LC |
| Τύπος ινών |
62.5/125μm (πολλαπλού τρόπου ίνα) |
| Μήκος κύματος |
1310nm |
| Απόσταση μετάδοσης |
>1km |
| Ένδειξη θέσης |
Φω'τα οδηγήσεων |
FT3 διεπαφές
| Αριθμός λιμένα |
9 (8 για τη διαβίβαση, 1 για τη λήψη) |
| Τύπος διεπαφής |
ST |
| Τύπος ινών |
62.5/125μm (πολλαπλού τρόπου ίνα) |
| Μήκος κύματος |
850nm |
Δυαδικές εισαγωγές
| Αριθμός |
8 |
| Τύπος |
πιθανός-ελεύθερη επαφή ή μη απασχόλησης επαφή (αυτόματος προσδιορισμός) |
| Χαρακτηριστικά κατώτατων ορίων |
«0»: 0~6V «1»: 12V~250V |
Δυαδικά αποτελέσματα
| Αριθμός |
4 |
| Τύπος |
μη απασχόλησης επαφή |
| Ικανότητα σπασιμάτων |
250VAC/0.5A 250VDC/0.2A |
Ενσωματωμένοι έλεγχος και καταγραφή
| Έλεγχος |
ρεύματα και αποτελέσματα τάσης |
| Καταγραφή |
αναλογικά αποτελέσματα, δυαδικές εισαγωγές/θέση αποτελεσμάτων |
| Τρόπος |
πραγματικός - ο χρονικός έλεγχος, καμία εξωτερική καλωδίωση απαιτείται |
| Μήκος καταγραφής |
απεριόριστος (μέχρι την εσωτερική μνήμη είναι πλήρης) |
Παροχή ηλεκτρικού ρεύματος
| Ονομαστική τάση εισαγωγής |
προσαρμοσμένος (AC230V/120V±10%, 1 φάση) |
| Ονομαστική συχνότητα |
50/60 Hz |
| Εκτιμημένο ρεύμα |
10A σε 230V/12A σε 120V |
| Σύνδεση |
Τυποποιημένη υποδοχή εναλλασσόμενου ρεύματος (IEC 60320) |
Περιβαλλοντικές συνθήκες
| Θερμοκρασία λειτουργίας |
0… +50 °C (+32… +122 °F) |
| Θερμοκρασία αποθήκευσης |
-25… +70 °C (- 13… +158 °F) |
| Σειρά υγρασίας |
σχετική υγρασία 5… 95%, non-condensing |
| Δόνηση |
IEC 60068-2-6 (20m/s2 σε 10… 150 Hz) |
Διάφορος
| Βάρος |
19.5kg (42,99 λίβρες) |
| Διαστάσεις (W Χ Χ Χ Δ, χωρίς λαβή) |
405×295×250mm (15.94x11.61x9.84 μέσα) |
Τα relaystar-7000 είναι πολυσύνθετο σύστημα δοκιμής ηλεκτρονόμων προστασίας που συμμορφώνεται με τη δοκιμή IEC61850, που όχι μόνο μπορεί να εξετάσει τους συμβατικούς ηλεκτρονόμους προστασίας, αλλά και μπορούν να μιμηθούν τους διάφορους τύπους μηνυμάτων που συμμορφώνονται με το IEC 61850-9-1/9-2/9-2LE, ΧΉΝΑ, IEC 60044-7/8 FT3.
