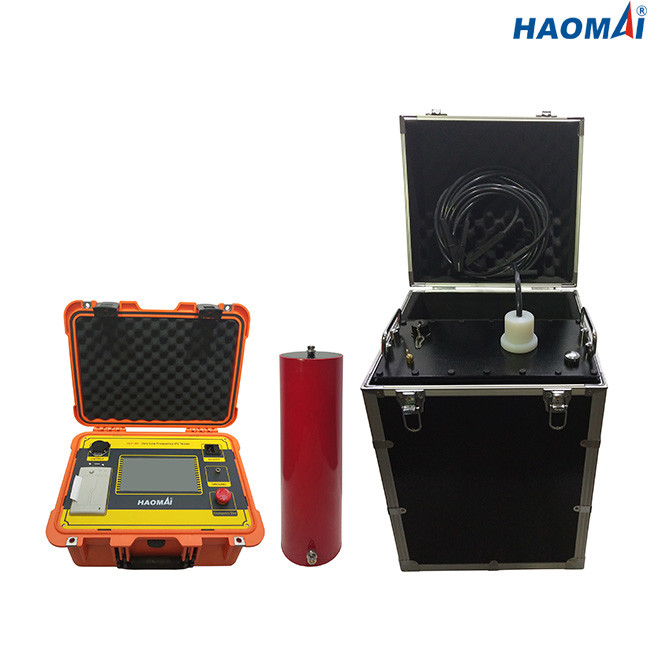

80kV εξοπλισμός δοκιμής καλωδίων υψηλής τάσης HV 0.1Hz Ultraportable

Πολύ χαμηλής συχνότητας ελεγκτής Hipot

Πρότυπο: Vlf-80

VLF στάσεις για πολύ χαμηλής συχνότητας. VLF Hipot ο ελεγκτής είναι ένα όργανο υψηλής τάσης παραγωγής εναλλασσόμενου ρεύματος. VLF HV ο ελεγκτής παρέχει την ημιτονοειδή τάση εναλλασσόμενου ρεύματος αλλά σε 0.1Hz-0.02Hz, έναντι της παραγωγής 50/60 Hz του συμβατικού συνόλου δοκιμής εναλλασσόμενου ρεύματος. Είναι ακόμα μια τάση εναλλασσόμενου ρεύματος με τις ημιτονοειδείς αντιστροφές πολικότητας κάθε μισός κύκλος.

VLF Hipot ο ελεγκτής χρησιμοποιείται στα υψηλά φορτία ικανότητας δοκιμής τομέων όπως το καλώδιο και τα περιστρεφόμενα μηχανήματα (μηχανή/γεννήτρια). Όσο χαμηλότερη η συχνότητα μιας πηγής εναλλασσόμενου ρεύματος, τόσο χαμηλότερη το ρεύμα και η ισχύς που απαιτούνται για να εφαρμόσει μια τάση σε ένα χωρητικό φορτίο.

Η κύρια χρήση VLF Hipot του ελεγκτή εξετάζει το μέσο και προστατευμένα τα υψηλή τάση καλώδια τροφοδοσίας. Είναι ιδιαίτερα πολύτιμο για την επαλήθευση ενός καλωδίου μετά από την εγκατάσταση ή την επισκευή. Χρησιμοποιήστε VLF για να αναγκάσετε τις ατέλειες για να αποτύχει κατά τη διάρκεια της δοκιμής, να βρεί το ελάττωμα, να κάνει την επισκευή ή την αντικατάσταση, και να αφεθεί με ένα καλύτερο καλώδιο.

VLF Hipot ο ελεγκτής είναι επίσης πολύ χρήσιμος για τα μεγάλα περιστρεφόμενα μηχανήματα (μηχανή/γεννήτρια), δεδομένου ότι παρέχει μια φορητή και προσιτή μέθοδος δοκιμής πεδίων κουλουριάζει και διευκρινίζεται από τα IEEE 433-2009 πρότυπα.

Κύρια χαρακτηριστικά γνωρίσματα

●Συχνότητα παραγωγής: 0.1Hz, 0.05Hz, 0.02Hz

●Τα στοιχεία ρευμάτων, τάσης και κυματοειδούς επιλέγονται άμεσα από την υψηλής τάσεως πλευρά, η οποία εξασφαλίζει ακριβή στοιχεία.

●Με overvoltage τη λειτουργία προστασίας. Όταν η παραγωγή υπερβαίνει το καθορισμένο όριο τάσης, το όργανο θα σταματήσει για την προστασία, και ο χρόνος δράσης είναι λιγότερο από 20ms.

●Με overcurrent τη λειτουργία προστασίας για τη διπλή προστασία υψηλής και χαμηλής τάσης. Η πλευρά υψηλής τάσης μπορεί να τεθεί σύμφωνα με την ακριβή αξία προστασίας στάσεων. Όταν το ρεύμα στη χαμηλής τάσης πλευρά υπερβαίνει το εκτιμημένο ρεύμα, το θα σταματήσουν για την προστασία, και ο χρόνος λειτουργίας είναι λιγότερο από 20ms.

●Ο αντιστάτης προστασίας παραγωγής υψηλής τάσης σχεδιάζεται στο συμπληρωματικό σώμα, έτσι δεν υπάρχει καμία ανάγκη να συνδεθεί ένας άλλος αντιστάτης προστασίας έξω.

●Ο κλειστός βρόχος υψηλής και χαμηλής τάσης αρνητικός ανατροφοδοτεί το κύκλωμα ελέγχου υιοθετείται, έτσι η παραγωγή δεν έχει καμία επίδραση ανόδου ικανότητας.

●Τα αποτελέσματα της δοκιμής μπορούν να σωθούν στον ελεγκτή.

●Τα αποτελέσματα της δοκιμής μπορούν να τυπωθούν μέσω του ενσωματωμένου θερμικού εκτυπωτή.

Τεχνικά στοιχεία

1) Η παραγωγή εκτίμησε την τάση: 80kV/30mA (τιμή κορυφής)

2) Συχνότητα παραγωγής: 0.1Hz, 0.05Hz, 0.02Hz

3) Χωρητικότητα φορτίων:

0.1Hz, μέγιστο 1.1µF

0.05Hz, μέγιστο 2.2µF

0.02Hz, μέγιστο 5.5µF

4) Ακρίβεια μέτρησης: 3%

5) Θετικό και αρνητικό λάθος τιμής κορυφής τάσης: ≤3%

6) Διαστρέβλωση κυματοειδούς τάσης: ≤ 5%

7) Συνθήκες εργασίας

θερμοκρασία: -10℃~+40℃

υγρασία: ≤ 85%RH

8) Παροχή ηλεκτρικού ρεύματος: AC220V±10%, 50/60Hz

Ο πολύ χαμηλής συχνότητας ελεγκτής vlf-80 Hipot είναι ισχυρό όργανο δοκιμής για τη μέτρηση του καλωδίου τροφοδοσίας ή των περιστρεφόμενων μηχανημάτων (μηχανή/γεννήτρια) σε 0.1Hz, 0.05Hz ή 0.02Hz.
