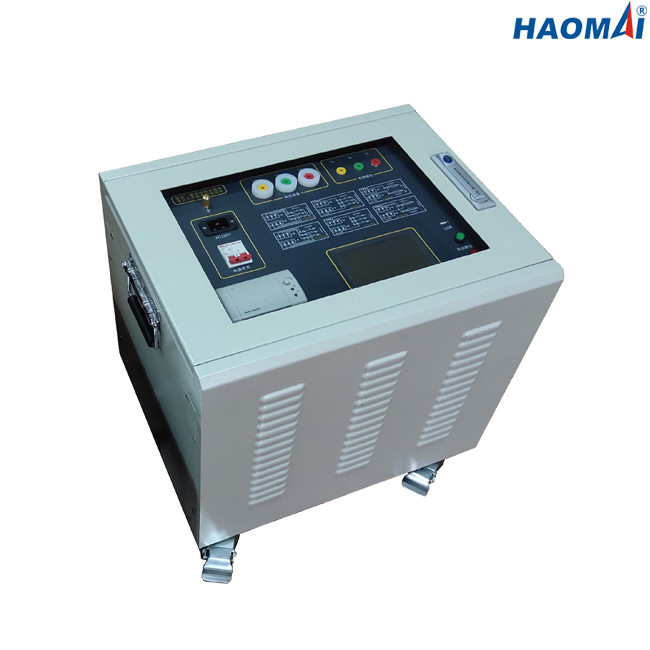

Για πολλές χρήσεις εξοπλισμός δοκιμής καλωδίων HV 8A 55Hz με την οθόνη αφής

Συσκευή ανάλυσης σύνθετης αντίστασης γραμμών μετάδοσης

Πρότυπο: Hlt-300

Η συσκευή ανάλυσης hlt-300 σύνθετης αντίστασης γραμμών μετάδοσης είναι ένα μεγάλης ακρίβειας όργανο για τη δοκιμή των διάφορων υψηλής τάσεως παραμέτρων γραμμών μετάδοσης στο σταθμό παραγωγής ηλεκτρικού ρεύματος, τον υποσταθμό ή το εργαστήριο. Το όργανο είναι ενσωματωμένη δομή με την ενσωματωμένη ενότητα ισχύος μετατροπής συχνότητας, η οποία μπορεί παραγωγή με τη βοήθεια του κανονισμού τάσης μετατροπής συχνότητας. Τη συχνότητα μπορεί να αλλάξουν σε 45Hz ή 55Hz. Η ψηφιακή τεχνολογία φιλτραρίσματος υιοθετείται για να αποφύγει την παρέμβαση του ηλεκτρικού πεδίου συχνότητας ισχύος στην περιοχή, και να λύσει πλήρως το πρόβλημα της ακριβούς μέτρησης κάτω από την παρέμβαση του ισχυρού ηλεκτρικού πεδίου.

Κύρια χαρακτηριστικά γνωρίσματα

●Αυτόνομη λειτουργία που χρησιμοποιεί την οθόνη αφής, κανένα PC που απαιτείται για να λειτουργήσει

●Έξοχη ικανότητα τάσης αντι-επαγωγής

●Υιοθετήστε την τεχνολογία μετατροπής συχνότητας για την ακριβή μέτρηση

●Ικανός να μετρήσει την προκληθείσα τάση και το προκληθε'ν ρεύμα άμεσα

●Ικανός να μετρήσει τη σύνθετη αντίσταση, τη γωνία σύνθετης αντίστασης, την αντίσταση, την αεργή αντίσταση και την αυτεπαγωγή της γραμμής μετάδοσης HV

●Ικανός να σώσει τα αποτελέσματα της δοκιμής επί του σκάφους

●Ικανός να τυπώσει τα αποτελέσματα της δοκιμής άμεσα μέσω του ενσωματωμένου θερμικού εκτυπωτή

●Απλή σύνδεση καλωδίωσης

Τεχνικά στοιχεία

1) Παραγωγή

●Μέγιστη τάση παραγωγής: Εναλλασσόμενο ρεύμα 300V

Ακρίβεια τάσης παραγωγής: 0,5%

●Μέγιστη τρέχουσα τάση: 8A

Ακρίβεια ρευμάτων παραγωγής: 0,5%

●Συχνότητα παραγωγής: 45Hz, 55Hz

2) Μέτρηση ικανότητας

Μέτρηση της σειράς: 0.01~30µF

Μέτρηση της ακρίβειας: ±1% που διαβάζει ±0.01µF (μετρημένη αξία ≥1µF)

±2% που διαβάζει ±0.01µF (μετρημένη αξία <1>

Ψήφισμα: 0.0001µF

3) Μέτρηση σύνθετης αντίστασης

Μέτρηση της σειράς: 0.1~400Ω

Μέτρηση της ακρίβειας: ±1% που διαβάζει ±0.01Ω (μετρημένη αξία ≥1Ω)

±2% που διαβάζει ±0.01µF (μετρημένη αξία <1>

Ψήφισμα: 0.0001Ω

4) Γωνία σύνθετης αντίστασης

Μέτρηση της σειράς: -180°~ +180°

Μέτρηση της ακρίβειας: ±0.2° (τάση ≥1.0 Β)

±0.3° (τάση 0.2V~1.0V)

Ψήφισμα: 0.0001°

5) Αντιπαρεμβατική αρχή: μέθοδος μετατροπής συχνότητας

6) Αντιπαρεμβατικό ρεύμα: 80A

7) Αντιπαρεμβατική τάση: 30kV

8) Μεγάλη χωρητικότητα: 200 αποτελέσματα της δοκιμής

9) Παροχή ηλεκτρικού ρεύματος: Εναλλασσόμενο ρεύμα 220V±10%, 50/60Hz

10) Διάσταση: 530x 410x 510mm (ίντσα 20.87x16.14x20.08)

11) Βάρος: 65kg (143,30 λίβρες)

12) Περιβαλλοντικές συνθήκες

●Θερμοκρασία αποθήκευσης: -20°C σε 70°C (- 4°F σε +158°F)

●Λειτουργούσα θερμοκρασία: -20°C σε +50°C (- 4°F σε +122° Φ)

●Υγρασία: < 85="">

13) Προσόντα ασφάλειας και EMC

●Ασφάλεια: σχεδιασμένος σύμφωνα με iec61010-1, 2006/95/ΕΚ

●EMC: 2004/108/EC

Η συσκευή ανάλυσης hlt-300 σύνθετης αντίστασης γραμμών μετάδοσης είναι ισχυρή δοκιμή που τίθεται για τη μέτρηση της σύνθετης αντίστασης, της γωνίας σύνθετης αντίστασης, της αντίστασης, της αεργής αντίστασης και της αυτεπαγωγής της γραμμής μετάδοσης HV.
