ISO9001 VLF Hipot HV ελεγκτής για πολλές χρήσεις 50kV εξοπλισμού δοκιμής καλωδίων

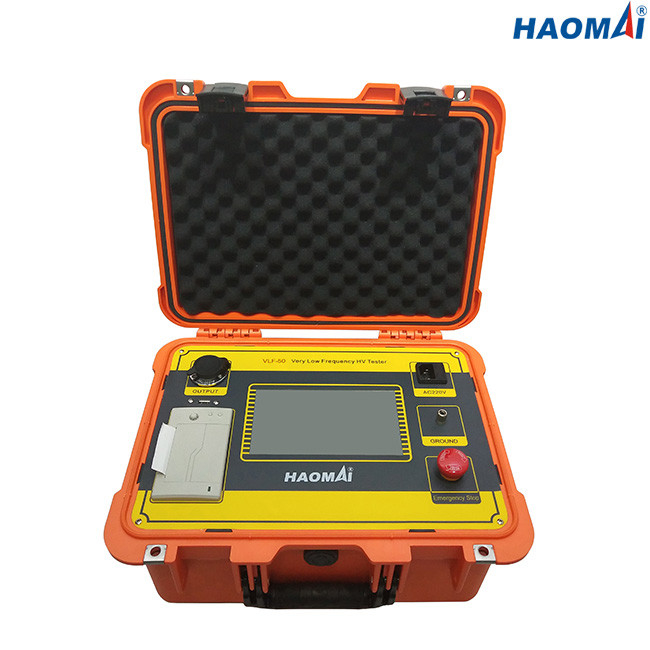

50kV VLF Hipot ελεγκτής

Πρότυπο: Vlf-50

VLF στάσεις για πολύ χαμηλής συχνότητας.

VLF Hipot ο ελεγκτής είναι ένα όργανο υψηλής τάσης παραγωγής εναλλασσόμενου ρεύματος. VLF HV ο ελεγκτής παρέχει την ημιτονοειδή τάση εναλλασσόμενου ρεύματος αλλά σε 0.1Hz-0.02Hz, έναντι της παραγωγής 50/60 Hz του συμβατικού συνόλου δοκιμής εναλλασσόμενου ρεύματος. Είναι ακόμα μια τάση εναλλασσόμενου ρεύματος με τις ημιτονοειδείς αντιστροφές πολικότητας κάθε μισός κύκλος.

Ο ελεγκτής vlf-50 50kV VLF Hipot μπορεί παραγωγή μέχρι 50kV/30mA.

Κύρια χαρακτηριστικά γνωρίσματα

1) Συχνότητα παραγωγής: 0.1Hz, 0.05Hz, 0.02Hz

2) Τα στοιχεία ρευμάτων, τάσης και κυματοειδούς επιλέγονται άμεσα από την υψηλής τάσεως πλευρά, η οποία εξασφαλίζει ακριβή στοιχεία.

3) Με overvoltage τη λειτουργία προστασίας. Όταν η παραγωγή υπερβαίνει το καθορισμένο όριο τάσης, το όργανο θα σταματήσει για την προστασία, και ο χρόνος δράσης είναι λιγότερο από 20ms.

4) Με overcurrent τη λειτουργία προστασίας για τη διπλή προστασία υψηλής και χαμηλής τάσης. Η πλευρά υψηλής τάσης μπορεί να τεθεί σύμφωνα με την ακριβή αξία προστασίας στάσεων. Όταν το ρεύμα στη χαμηλής τάσης πλευρά υπερβαίνει το εκτιμημένο ρεύμα, το θα σταματήσουν για την προστασία, και ο χρόνος λειτουργίας είναι λιγότερο από 20ms.

5) Ο αντιστάτης προστασίας παραγωγής υψηλής τάσης σχεδιάζεται στο συμπληρωματικό σώμα, έτσι δεν υπάρχει καμία ανάγκη να συνδεθεί ένας άλλος αντιστάτης προστασίας έξω.

6) Ο κλειστός βρόχος υψηλής και χαμηλής τάσης αρνητικός ανατροφοδοτεί το κύκλωμα ελέγχου υιοθετείται, έτσι η παραγωγή δεν έχει καμία επίδραση ανόδου ικανότητας.

7) Τα αποτελέσματα της δοκιμής μπορούν να σωθούν στον ελεγκτή.

8) Τα αποτελέσματα της δοκιμής μπορούν να τυπωθούν μέσω του ενσωματωμένου θερμικού εκτυπωτή.

Τεχνικά στοιχεία

1) Η παραγωγή εκτίμησε την τάση: 50kV/30mA (τιμή κορυφής)

2) Συχνότητα παραγωγής: 0.1Hz, 0.05Hz, 0.02Hz

3) Χωρητικότητα φορτίων

0.1Hz, μέγιστο 1.1µF

0.05Hz, μέγιστο 2.2µF

0.02Hz, μέγιστο 5.5µF

4) Ακρίβεια μέτρησης: 3%

5) Θετικό και αρνητικό λάθος τιμής κορυφής τάσης: ≤3%

6) Διαστρέβλωση μορφής κυμάτων τάσης: ≤ 5%

7) Συνθήκες εργασίας

θερμοκρασία: -10℃~+40℃

υγρασία: ≤ 85%RH

8) Παροχή ηλεκτρικού ρεύματος: AC220V ±10%, 50/60Hz

50kV VLF Hipot ο ελεγκτής vlf-50 είναι ισχυρό όργανο δοκιμής για τη μέτρηση του καλωδίου τροφοδοσίας ή των περιστρεφόμενων μηχανημάτων (μηχανή/γεννήτρια) σε 0.1Hz, 0.05Hz ή 0.02Hz.
