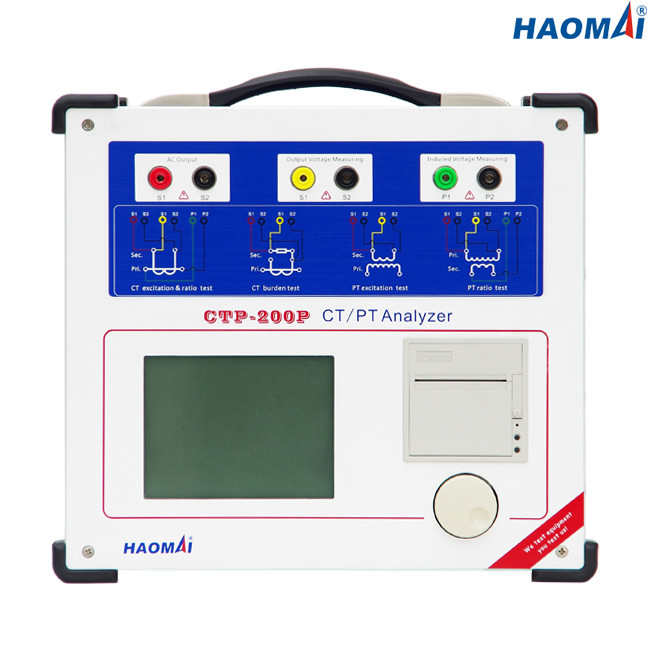

Υψηλή συσκευή ανάλυσης ακρίβειας CT/PT
Πρότυπο: ΚΠΜ (κοινή πολιτική μεταφορών)-200P
Η συσκευή ανάλυσης ΚΠΜ (Κοινή Πολιτική Μεταφορών)-200P CT/PT είναι το επαναστατικό εξεταστικό σύστημα για διάφορο CTs και PTS σύμφωνα με τα πρότυπα IEC και IEEE/ANSI.
Η ακρίβεια μέτρησης της συσκευής ανάλυσης ΚΠΜ (Κοινή Πολιτική Μεταφορών)-200P CT/PT είναι πολύ υψηλή, μέχρι 0,05%.
Η συσκευή ανάλυσης CT/PT μπορεί αυτόματα να ολοκληρώσει τη δοκιμή εντός δευτερολέπτων από έναν κρότο του κατοχυρωμένου με δίπλωμα ευρεσιτεχνίας πολυσύνθετου περιστροφικού ποντικιού. Επιτρέπει να εξετάσει την τάση γόνατο-σημείου μέχρι 40kV CTs και το PTS επιτόπιο στα πλέγματα ισχύος ή στις μονάδες παραγωγής των κατασκευαστών ή τα εργαστήρια δοκιμής.
Κύρια χαρακτηριστικά γνωρίσματα
●Ικανός να εξετάσει την προστασία CTs, που μετρά CTs, την κατηγορία CTs TP και το επαγωγικό PTS
●Καμπύλη χαρακτηριστικού και λάθους διέγερσης δοκιμής βασισμένη στη χαμηλής συχνότητας αρχή μέτρησης
●Αναλογία μέτρου, πολικότητα, αναλογία λάθος και λάθος μετατοπίσεων φάσης βασισμένο στη μέθοδο τάσης
●Υιοθετήστε το κατοχυρωμένο με δίπλωμα ευρεσιτεχνίας πολυσύνθετο περιστροφικό ποντίκι για να αντικαταστήσετε το αριθμητικό πληκτρολόγιο
●Υιοθετήστε 5,7 ίντσες οθόνης LCD για την επίδειξη
●Υιοθετήστε DSP, το ΒΡΑΧΊΟΝΑ και το ενσωματωμένο σύστημα λειτουργίας LINUX
●Και τοπική εξέταση και μακρινή δοκιμή PC διαθέσιμες
●Υψηλότερη ακρίβεια μέτρησης: 0.05%
●Αποτελέσματα της δοκιμής τυπωμένων υλών άμεσα από τον ενσωματωμένο θερμικό εκτυπωτή
●Μικρός και ελαφρύς (λίβρες 9kg/19,84) για την εύκολη μεταφορά
Τεχνικά στοιχεία
●Πρότυπα δοκιμής: IEC61869-2 (IEC60044-1,60044-6), IEC61869-3 (IEC60044-2), IEEE/ANSI C57.13
●Μέγιστη μέτρηση τάσης γονάτων: 40kV
●Σειρά παραγωγής:
τάση: 0~180V (RMS)
ρεύμα: 0~12A (RMS), 36A (τιμή κορυφής)
●Ακρίβεια μέτρησης τάσης: ±0.05%
●Αναλογία μέτρηση CT:
σειρά: 1~30000
ακρίβεια: ±0.05%
●Αναλογία μέτρηση PT:
σειρά: 1~10000
ακρίβεια: ±0.05%
●Μέτρηση φάσης:
ακρίβεια: ±2min
ψήφισμα: 0.01min
●Δευτεροβάθμια μέτρηση αντίστασης τυλίγματος:
σειρά: 0~300Ω
ακρίβεια: 0.1%±1mΩ
●Μέτρηση φορτίων:
σειρά: 0~300VA
ακρίβεια: 0.1%±0.1VA
●Ικανότητα μνήμης: >3000 αποτελέσματα της δοκιμής ομάδων
●Παροχή ηλεκτρικού ρεύματος
| Ονομαστική τάση εισαγωγής |
προσαρμοσμένος (AC230V/120V±10%, 1 φάση) |
| Ονομαστική συχνότητα |
50/60 Hz |
| Εκτιμημένο ρεύμα |
10A σε 230V/12A σε 120V |
| Σύνδεση |
τυποποιημένη υποδοχή εναλλασσόμενου ρεύματος (IEC 60320) |
●Περιβαλλοντικές συνθήκες
| Θερμοκρασία λειτουργίας |
0… +50 °C (+32… +122 °F) |
| Θερμοκρασία αποθήκευσης |
-25… +70 °C (- 13… +158 °F) |
| Σειρά υγρασίας |
σχετική υγρασία 5… 95%, non-condensing |
| Δόνηση |
IEC 60068-2-6 (20m/s2 σε 10… 150 Hz) |
●Διάφορος
| Βάρος |
9kg (19,84 λίβρες) |
| Διαστάσεις (W Χ Χ Χ Δ, χωρίς λαβή) |
340×300×150mm (13.39x11.81x5.91 μέσα) |
| Λιμένας σύνδεσης |
2 λιμένες USB2.0, 1 λιμένας επικοινωνίας |
●Ασφάλειες προτύπου, ηλεκτρομαγνητική συμβατότητα
| EMC |
Το προϊόν εμμένει στην ηλεκτρομαγνητική οδηγία 2004/108/ΕΚ συμβατότητας (EMC) (το CE προσαρμόζεται) |
| IEC 61326-1 IEC 61000-6-4 IEC 61000-3-2/3 |
| Ασφάλεια |
Το προϊόν εμμένει στην οδηγία 2006/95/ΕΚ χαμηλής τάσης (το CE προσαρμόζεται). |
| IEC 61010-1 |
CT/PT η συσκευή ανάλυσης ΚΠΜ (Κοινή Πολιτική Μεταφορών)-200P είναι η καλύτερη επιλογή για τη δοκιμή των τρεχόντων μετασχηματιστών και των πιθανών μετασχηματιστών (μετασχηματιστές τάσης).
CT/PT η συσκευή ανάλυσης ΚΠΜ (Κοινή Πολιτική Μεταφορών)-200P πέρασε τη δοκιμή αποστολών στο κέντρο κρατικού πλέγματος της Co. μετρολογίας, ΕΠΕ που αναγνωρίστηκε κάτω από ISO/IEC 17025.
CT/PT η συσκευή ανάλυσης ΚΠΜ (Κοινή Πολιτική Μεταφορών)-200P είναι επίσης βαθμολογημένη στο εργαστήριο τρίτων που αναγνωρίζεται κάτω από ISO/IEC 17025.
Η έκθεση εκθέσεων δοκιμής αποστολών και βαθμολόγησης παρουσιάζεται όπως κατωτέρω.
