ISO9001 αυτόματη δοκιμή καθορισμένο 36A μετασχηματιστών οργάνων πολυσύνθετη

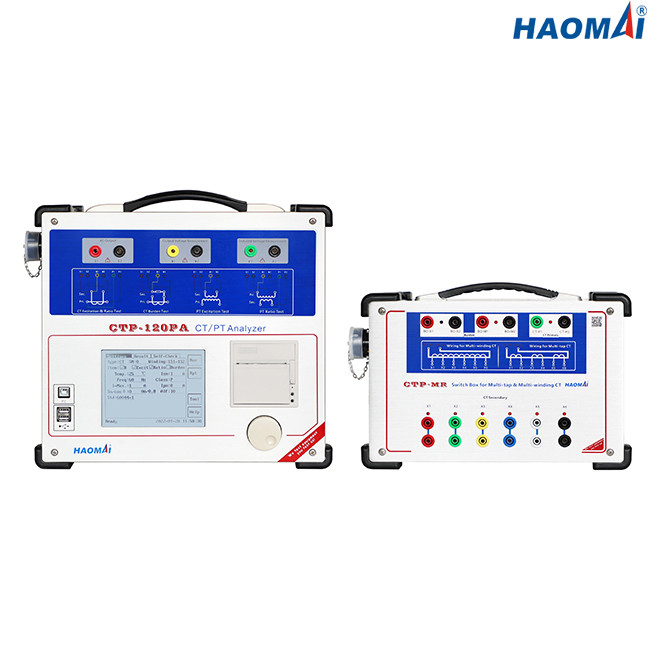

Πλήρως αυτόματο σύστημα δοκιμής CT/VT

Πρότυπο: ΚΠΜ (κοινή πολιτική μεταφορών)-120PA

CT/VT το σύστημα ΚΠΜ (Κοινή Πολιτική Μεταφορών)-120PA δοκιμής είναι ένα πλήρως αυτόματο σύστημα δοκιμής μετασχηματιστών ρευμάτων και τάσης, που σχεδιάζεται ειδικά για τη δοκιμή CTs, VTs και συνδυασμένοι μετασχηματιστές.

ΚΠΜ (κοινή πολιτική μεταφορών)-120PA χορηγεί μια γρηγορότερη δοκιμή, λόγω του κιβωτίου διακοπτών πολυ-βρυσών του που επιτρέπει να συνδέσει άμεσα μέχρι 6 βρύσες, κατά αυτόν τον τρόπο η σύνδεση της συσκευής γίνεται μόνο ένας χρόνος και χωρίς την ανάγκη περαιτέρω χειρωνακτικής λειτουργίας.

Οι κύριες δοκιμές που εκτελούνται από CTP-120PA είναι: Διέγερση, ακρίβεια, λάθος αναλογίας & φάσης, αντίσταση και φορτίο και όλοι εκτελούνται στον πλήρως αυτόματο τρόπο, χωρίς επέμβαση χρηστών. Όλες οι δοκιμές εκτελούνται με την παραγωγή του ρεύματος και της τάσης.

Όλες οι λειτουργίες ρυθμίζονται από ένα φως του ήλιου 5,7 την αναγνώσιμη TFT LCD επίδειξη οθόνης ίντσας, το κατοχυρωμένο με δίπλωμα ευρεσιτεχνίας πολυσύνθετο περιστροφικό ποντίκι, το ΒΡΑΧΊΟΝΑ και το ενσωματωμένο σύστημα λειτουργίας LINUX, που σχεδιάζονται για το υπαίθριο περιβάλλον και χωρίς ένα lap-top.

Τα αποτελέσματα της δοκιμής κρατιούνται σε μια τοπική μνήμη, και μπορούν να μεταφερθούν σε ένα PC μέσω του δίσκου λάμψης USB.

Κύρια χαρακτηριστικά γνωρίσματα

●Ικανός να εξετάσει το ρεύμα, την τάση και τους συνδυασμένους μετασχηματιστές

●Κύριες δοκιμές διενεργηθείσες: Λάθος αναλογίας & φάσης, πολικότητα, διέγερση, αντίσταση, ακρίβεια, φορτίο

●Επιλέξιμα πρότυπα δοκιμής: IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13

●Κιβώτιο διακοπτών πολυ-βρυσών που περιγράφει τη συμπεριφορά του CT

●Υιοθετήστε το κατοχυρωμένο με δίπλωμα ευρεσιτεχνίας πολυσύνθετο περιστροφικό ποντίκι για να αντικαταστήσετε το αριθμητικό πληκτρολόγιο

●Υιοθετήστε την αναγνώσιμη οθόνη 5,7 ίντσας LCD φωτός του ήλιου

●Υιοθετήστε DSP, το ΒΡΑΧΊΟΝΑ και το ενσωματωμένο σύστημα λειτουργίας LINUX

●Και τοπική εξέταση και μακρινή δοκιμή PC διαθέσιμες

●Υψηλότερη ακρίβεια μέτρησης: 0.05%

●Αυτόματη απομαγνήτιση του CT

●Αποτελέσματα της δοκιμής τυπωμένων υλών άμεσα από τον ενσωματωμένο θερμικό εκτυπωτή

●Ικανός να μεταφορτώσει τα αποτελέσματα της δοκιμής μέσω του δίσκου λάμψης USB

●Μικρός και ελαφρύς (λίβρες 9kg/19,84) για την εύκολη μεταφορά

Τεχνικά στοιχεία

●Πρότυπα δοκιμής: IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13

●Μέγιστη μέτρηση τάσης γονάτων: 40kV

●Σειρά παραγωγής:

τάση: 0~180V (RMS)

ρεύμα: 0~12A (RMS), 36A (τιμή κορυφής)

●Ακρίβεια μέτρησης τάσης: ±0.05%

●Αναλογία μέτρηση CT:

σειρά: 1~30000

ακρίβεια: ±0.05%

●Αναλογία μέτρηση PT:

σειρά: 1~10000

ακρίβεια: ±0.05%

●Μέτρηση φάσης:

ακρίβεια: ±2min

ψήφισμα: 0.01min

●Δευτεροβάθμια μέτρηση αντίστασης τυλίγματος:

σειρά: 0~300Ω

ακρίβεια: 0.1%±1mΩ

●Μέτρηση φορτίων:

σειρά: 0~300VA

ακρίβεια: 0.1%±0.1VA

●Ικανότητα μνήμης: >3000 αποτελέσματα της δοκιμής ομάδων

●Παροχή ηλεκτρικού ρεύματος

●Περιβαλλοντικές συνθήκες

●Διάφορος

Το πλήρως αυτόματο σύστημα ΚΠΜ (Κοινή Πολιτική Μεταφορών)-120PA δοκιμής CT/VT είναι ένα ισχυρό εργαλείο δοκιμής για τους τρέχοντες μετασχηματιστές, τους μετασχηματιστές τάσης και τους συνδυασμένους μετασχηματιστές.
