Φορητή δοκιμή συσκευών ανάλυσης CT 1Phase, 19,84 λίβρες ελεγκτών τρεχόντων μετασχηματιστών

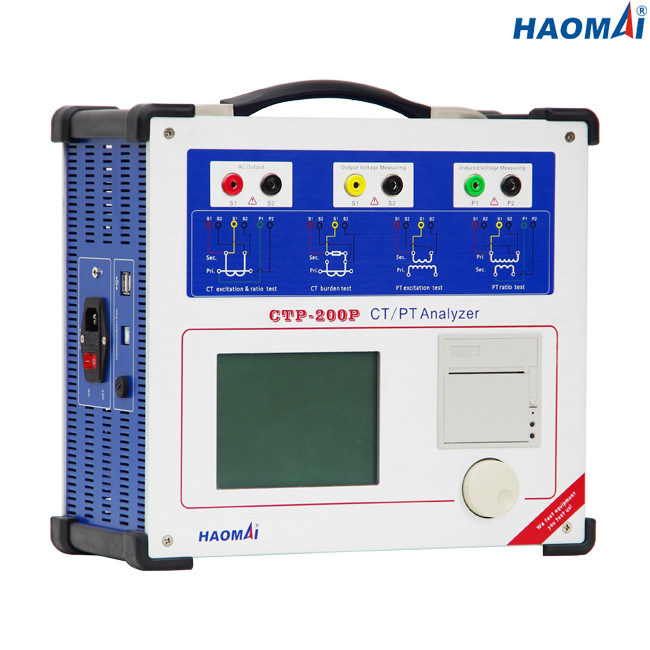

Φορητή συσκευή ανάλυσης CT

Πρότυπο: ΚΠΜ (κοινή πολιτική μεταφορών)-200P

Η φορητή συσκευή ανάλυσης ΚΠΜ (Κοινή Πολιτική Μεταφορών)-200P CT είναι σε θέση την προστασία CTs, μετρώντας CTs, την κατηγορία CTs TP και το επαγωγικό PTS σύμφωνα με iec61869-2 (iec60044-1,60044-6), iec61869-3 (iec60044-2), τα πρότυπα δοκιμής IEEE/ANSI C57.13 κ.λπ. Επιτρέπει να εξετάσει την τάση γόνατο-σημείου μέχρι 40kV CTs και το PTS επιτόπιο στα πλέγματα ισχύος ή στις μονάδες παραγωγής των κατασκευαστών ή τα εργαστήρια δοκιμής.

Η φορητή συσκευή ανάλυσης ΚΠΜ (Κοινή Πολιτική Μεταφορών)-200P CT είναι μια όλος--μια λύση για τη μέτρηση όλων των παραμέτρων χωρίς την ανάγκη για περαιτέρω εξοπλισμό (όπως ένα κιβώτιο φορτίων).

Το βάρος της φορητής συσκευής ανάλυσης ΚΠΜ (Κοινή Πολιτική Μεταφορών)-200P CT είναι μόνο 9kg (19,84 λίβρες), το οποίο είναι εύκολο να φερθεί από τους εξεταστικούς μηχανικούς.

Κύρια χαρακτηριστικά γνωρίσματα

●Ικανός να εξετάσει την προστασία CTs, που μετρά CTs, την κατηγορία CTs TP και το επαγωγικό PTS

●Καμπύλη χαρακτηριστικού και λάθους διέγερσης δοκιμής βασισμένη στη χαμηλής συχνότητας αρχή μέτρησης

●Αναλογία μέτρου, πολικότητα, αναλογία λάθος και λάθος μετατοπίσεων φάσης βασισμένο στη μέθοδο τάσης

●Υιοθετήστε το κατοχυρωμένο με δίπλωμα ευρεσιτεχνίας πολυσύνθετο περιστροφικό ποντίκι για να αντικαταστήσετε το αριθμητικό πληκτρολόγιο

●Υιοθετήστε 5,7 ίντσες οθόνης LCD για την επίδειξη

●Υιοθετήστε DSP, το ΒΡΑΧΊΟΝΑ και το ενσωματωμένο σύστημα λειτουργίας LINUX

●Και τοπική εξέταση και μακρινή δοκιμή PC διαθέσιμες

●Υψηλότερη ακρίβεια μέτρησης: 0.05%

●Αποτελέσματα της δοκιμής τυπωμένων υλών άμεσα από τον ενσωματωμένο θερμικό εκτυπωτή

●Μικρός και ελαφρύς (λίβρες 9kg/19,84) για την εύκολη μεταφορά

Τεχνικά στοιχεία

●Πρότυπα δοκιμής: IEC61869-2 (IEC60044-1,60044-6), IEC61869-3 (IEC60044-2), IEEE/ANSI C57.13

●Μέγιστη μέτρηση τάσης γονάτων: 40kV

●Σειρά παραγωγής:

τάση: 0~180V (RMS)

ρεύμα: 0~12A (RMS), 36A (τιμή κορυφής)

●Ακρίβεια μέτρησης τάσης: ±0.05%

●Αναλογία μέτρηση CT:

σειρά: 1~30000

ακρίβεια: ±0.05%

●Αναλογία μέτρηση PT:

σειρά: 1~10000

ακρίβεια: ±0.05%

●Μέτρηση φάσης:

ακρίβεια: ±2min

ψήφισμα: 0.01min

●Δευτεροβάθμια μέτρηση αντίστασης τυλίγματος:

σειρά: 0~300Ω

ακρίβεια: 0.1%±1mΩ

●Μέτρηση φορτίων:

σειρά: 0~300VA

ακρίβεια: 0.1%±0.1VA

●Ικανότητα μνήμης: >3000 αποτελέσματα της δοκιμής ομάδων

●Παροχή ηλεκτρικού ρεύματος

●Περιβαλλοντικές συνθήκες

●Διάφορος

Η φορητή συσκευή ανάλυσης ΚΠΜ (Κοινή Πολιτική Μεταφορών)-200P CT είναι το ισχυρό εργαλείο για τους τρέχοντες μετασχηματιστές και τους μετασχηματιστές τάσης.
