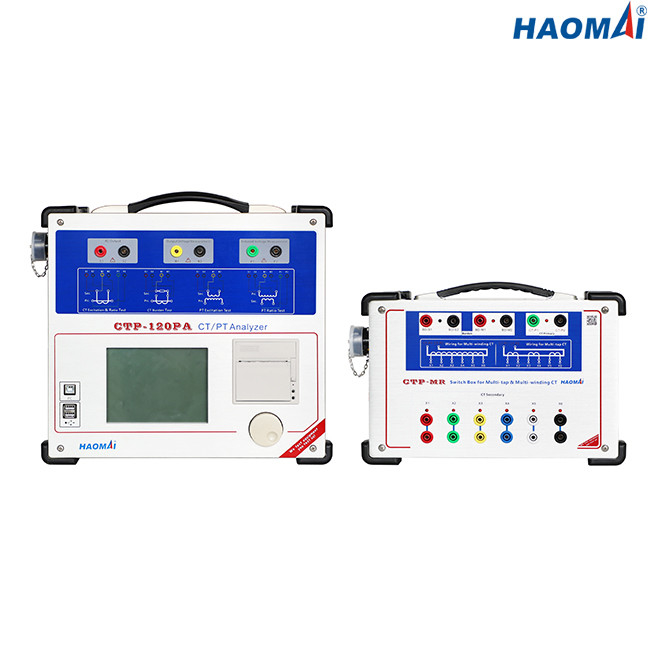

Δοκιμή καθορισμένο 0-180V RMS μετασχηματιστών οργάνων HAOMAI Multiratio

Πολυ-αναλογία συσκευή ανάλυσης CT

Πρότυπο: ΚΠΜ (κοινή πολιτική μεταφορών)-120PA

Η πολυ-αναλογία συσκευή ανάλυσης ΚΠΜ (Κοινή Πολιτική Μεταφορών)-120PA CT είναι όλος--ένα εξεταστικό σύστημα για την προστασία και δοσολογία CTs σύμφωνα με IEEE και IEC τα πρότυπα.

Επιτρέπει σε όλους τους τύπους ενιαίων και πολυ-αναλογιών τρέχοντες μετασχηματιστές για να εξεταστεί επιτόπιος στα πλέγματα ηλεκτρικών συστημάτων. Ο κατασκευαστής CTs, οι μετασχηματιστές ή το GIS χρησιμοποιούν τη συσκευή ανάλυσης CT στις μονάδες παραγωγής και τα εργαστήριά τους δοκιμής ή ανάπτυξης.

Η πολυ-αναλογία συσκευή ανάλυσης ΚΠΜ (Κοινή Πολιτική Μεταφορών)-120PA CT είναι επίσης σε θέση το PTS (πιθανοί μετασχηματιστές, μετασχηματιστές τάσης).

Κύρια χαρακτηριστικά γνωρίσματα

●Ικανός να εξετάσει την προστασία CTs, που μετρά CTs, την κατηγορία CTs TP και το επαγωγικό PTS

●Καμπύλη χαρακτηριστικού και λάθους διέγερσης δοκιμής βασισμένη στη χαμηλής συχνότητας αρχή μέτρησης

●Αναλογία μέτρου, πολικότητα, αναλογία λάθος και λάθος μετατοπίσεων φάσης βασισμένο στη μέθοδο τάσης

●Ικανός την πολυ-αναλογία CTs αυτόματα χωρίς την ανάγκη για

●Υιοθετήστε το κατοχυρωμένο με δίπλωμα ευρεσιτεχνίας πολυσύνθετο περιστροφικό ποντίκι για να αντικαταστήσετε το αριθμητικό πληκτρολόγιο

●Υιοθετήστε 5,7 ίντσες οθόνης LCD για την επίδειξη

●Υιοθετήστε DSP, το ΒΡΑΧΊΟΝΑ και το ενσωματωμένο σύστημα λειτουργίας LINUX

●Και τοπική εξέταση και μακρινή δοκιμή PC διαθέσιμες

●Υψηλότερη ακρίβεια μέτρησης: 0.05%

●Αποτελέσματα της δοκιμής τυπωμένων υλών άμεσα από τον ενσωματωμένο θερμικό εκτυπωτή

●Μικρός και ελαφρύς (λίβρες 9kg/19,84) για την εύκολη μεταφορά

Τεχνικά στοιχεία

●Πρότυπα δοκιμής: IEC61869-2 (IEC60044-1,60044-6), IEC61869-3 (IEC60044-2), IEEE/ANSI C57.13

●Μέγιστη μέτρηση τάσης γονάτων: 40kV

●Σειρά παραγωγής:

τάση: 0~180V (RMS)

ρεύμα: 0~12A (RMS), 36A (τιμή κορυφής)

●Ακρίβεια μέτρησης τάσης: ±0.05%

●Αναλογία μέτρηση CT:

σειρά: 1~30000

ακρίβεια: ±0.05%

●Αναλογία μέτρηση PT:

σειρά: 1~10000

ακρίβεια: ±0.05%

●Μέτρηση φάσης:

ακρίβεια: ±2min

ψήφισμα: 0.01min

●Δευτεροβάθμια μέτρηση αντίστασης τυλίγματος:

σειρά: 0~300Ω

ακρίβεια: 0.1%±1mΩ

●Μέτρηση φορτίων:

σειρά: 0~300VA

ακρίβεια: 0.1%±0.1VA

●Ικανότητα μνήμης: >3000 αποτελέσματα της δοκιμής ομάδων

●Παροχή ηλεκτρικού ρεύματος

●Περιβαλλοντικές συνθήκες

●Διάφορος

Η πολυ-αναλογία συσκευή ανάλυσης ΚΠΜ (Κοινή Πολιτική Μεταφορών)-120PA CT είναι ένα ισχυρό εργαλείο δοκιμής για την προστασία CTs, δοσολογία CTs και επαγωγικό PTS.
