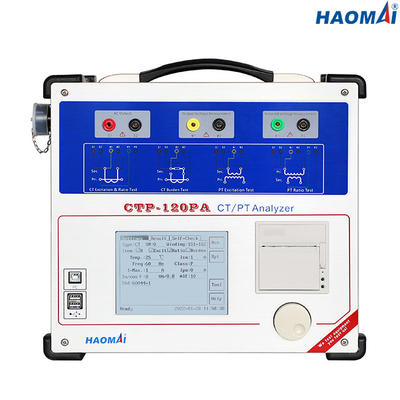

Αυτόματο σύνολο δοκιμής μετασχηματιστών οργάνων

Πρότυπο: ΚΠΜ (κοινή πολιτική μεταφορών)-120PA

Η αυτόματη δοκιμή καθορισμένο ΚΠΜ (Κοινή Πολιτική Μεταφορών)-120PA μετασχηματιστών οργάνων είναι μια φορητή και πολυσύνθετη εξάρτηση δοκιμής για τη δοκιμή και των τρεχόντων μετασχηματιστών και των μετασχηματιστών τάσης στη διαμόρφωση εξοπλισμού τους, όπως να τοποθετηθεί στους μετασχηματιστές, τους διακόπτες πετρελαίου ή το μηχανισμό διανομής. Είναι απαραίτητο για τον εξοπλισμό να απομονωθεί εντελώς από το ηλεκτρικό σύστημα.

Με το κουμπί ενός ένας-κρότου, το ΚΠΜ (Κοινή Πολιτική Μεταφορών)-120PA εκτελεί μια δοκιμή κορεσμού CT και υπολογίζει το εκτιμημένο σημείο γονάτων σύμφωνα με είτε IEEE C57.13.1, το IEC 60044-1, το IEC 60044-6 είτε το IEC 61869 και στα δύο πρότυπα καθώς επίσης και εξειδικευμένου CTs όπως PX, TPS, TPX, TPY και TPZ. Η δοκιμή κορεσμού μπορεί να εξετάσει το σημείο γονάτων μέχρι 40 kV. Αυτό επιτρέπει ακόμη και το μεγαλύτερο CT κατηγορίας παραγωγής με ένα φορητό όργανο.

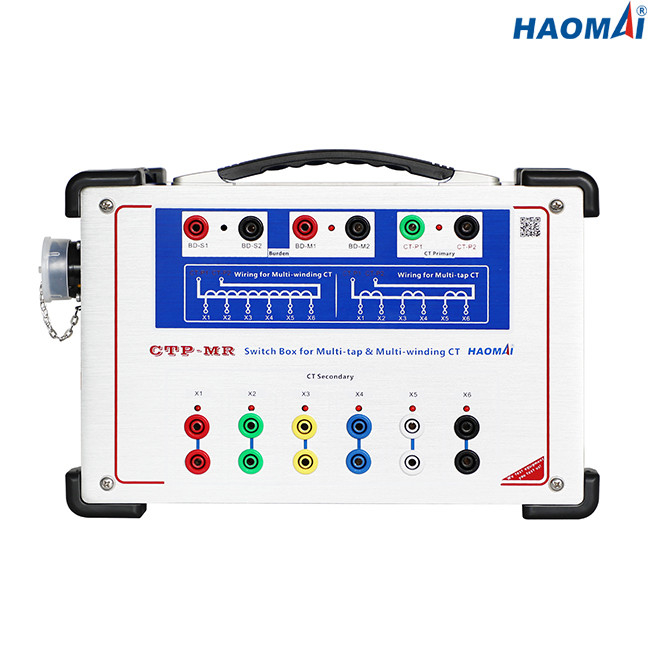

Πολλοί υποσταθμοί CTs περιλαμβάνουν μια πολυ-αναλογία δευτεροβάθμια, επομένως το ΚΠΜ (Κοινή Πολιτική Μεταφορών)-120PA έχει τη δυνατότητα να σχεδιάσει και να επιδείξει ταυτόχρονα μέχρι 6 καμπύλες κορεσμού CT.

Ως τμήμα ενός κανονικού προγράμματος συντήρησης για να ελεγχθούν οι αναγνώσεις εργοστασίων και να βρεθεί η παρουσία ατελειών στους μετασχηματιστές τάσης, το ΚΠΜ (Κοινή Πολιτική Μεταφορών)-120PA μπορεί ακριβώς να μετρήσει την αναλογία, την πολικότητα, τη χαρακτηριστική και δευτεροβάθμια αντίσταση τυλίγματος διέγερσης.

Κύρια χαρακτηριστικά γνωρίσματα

●Ικανός να εξετάσει την προστασία CTs, που μετρά CTs, κατηγορία CTs και επαγωγικό VTs TP

●Καμπύλη χαρακτηριστικού και λάθους διέγερσης δοκιμής βασισμένη στη χαμηλής συχνότητας αρχή μέτρησης

●Αναλογία μέτρου, πολικότητα, αναλογία λάθος και λάθος μετατοπίσεων φάσης βασισμένο στη μέθοδο τάσης

●Ικανός την πολυ-αναλογία CTs αυτόματα χωρίς την ανάγκη για

●Υιοθετήστε το κατοχυρωμένο με δίπλωμα ευρεσιτεχνίας πολυσύνθετο περιστροφικό ποντίκι για να αντικαταστήσετε το αριθμητικό πληκτρολόγιο

●Υιοθετήστε την οθόνη 5,7 ίντσας LCD για την επίδειξη

●Υιοθετήστε DSP, το ΒΡΑΧΊΟΝΑ και το ενσωματωμένο σύστημα λειτουργίας LINUX

●Και τοπική εξέταση και μακρινή δοκιμή PC διαθέσιμες

●Υψηλότερη ακρίβεια μέτρησης: 0.05%

●Μέγιστη μέτρηση 40kV τάσης γονάτων

●Ικανός να εκτελέσει τις δευτεροβάθμιες δοκιμές φορτίων

●Αυτόματη απομαγνήτιση του CT

●Αποτελέσματα της δοκιμής τυπωμένων υλών άμεσα από τον ενσωματωμένο θερμικό εκτυπωτή

●Μικρός και ελαφρύς (λίβρες 9kg/19,84) για την εύκολη μεταφορά

Τεχνικά στοιχεία

●Πρότυπα δοκιμής: IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13

●Μέγιστη μέτρηση τάσης γονάτων: 40kV

●Σειρά παραγωγής:

τάση: 0~180V (RMS)

ρεύμα: 0~12A (RMS), 36A (τιμή κορυφής)

●Ακρίβεια μέτρησης τάσης: ±0.05%

●Αναλογία μέτρηση CT:

σειρά: 1~30000

ακρίβεια: ±0.05%

●Αναλογία μέτρηση PT:

σειρά: 1~10000

ακρίβεια: ±0.05%

●Μέτρηση φάσης:

ακρίβεια: ±2min

ψήφισμα: 0.01min

●Δευτεροβάθμια μέτρηση αντίστασης τυλίγματος:

σειρά: 0~300Ω

ακρίβεια: 0.1%±1mΩ

●Μέτρηση φορτίων:

σειρά: 0~300VA

ακρίβεια: 0.1%±0.1VA

●Ικανότητα μνήμης: >3000 αποτελέσματα της δοκιμής ομάδων

●Παροχή ηλεκτρικού ρεύματος

●Περιβαλλοντικές συνθήκες

●Διάφορος

●Ασφάλειες προτύπου, ηλεκτρομαγνητική συμβατότητα

Κατά τη λειτουργία και στερεότυπη δοκιμή αντίστασης ΣΥΝΕΧΟΥΣ τυλίγματος, είναι δυνατό για ένα CT να γίνει μαγνητισμένο. Η αυτόματη δοκιμή καθορισμένο ΚΠΜ (Κοινή Πολιτική Μεταφορών)-120PA μετασχηματιστών οργάνων περιλαμβάνει μια αυτοματοποιημένη λειτουργία απομαγνήτισης CT, που επιτρέπει τον προσδιορισμό του ακριβών σημείου και της αναλογίας γονάτων που παρέχουν έτσι τα σταθερά, επαναλαμβανόμενα αποτελέσματα της δοκιμής, και μειώνει το χρόνο δοκιμής.
