πρότυπα δοκιμής IEC συσκευών ανάλυσης τρεχόντων μετασχηματιστών CT PT 9kg Multitap

Συσκευή ανάλυσης τρεχόντων μετασχηματιστών υψηλής ακρίβειας

Πρότυπο: ΚΠΜ (κοινή πολιτική μεταφορών)-120PA

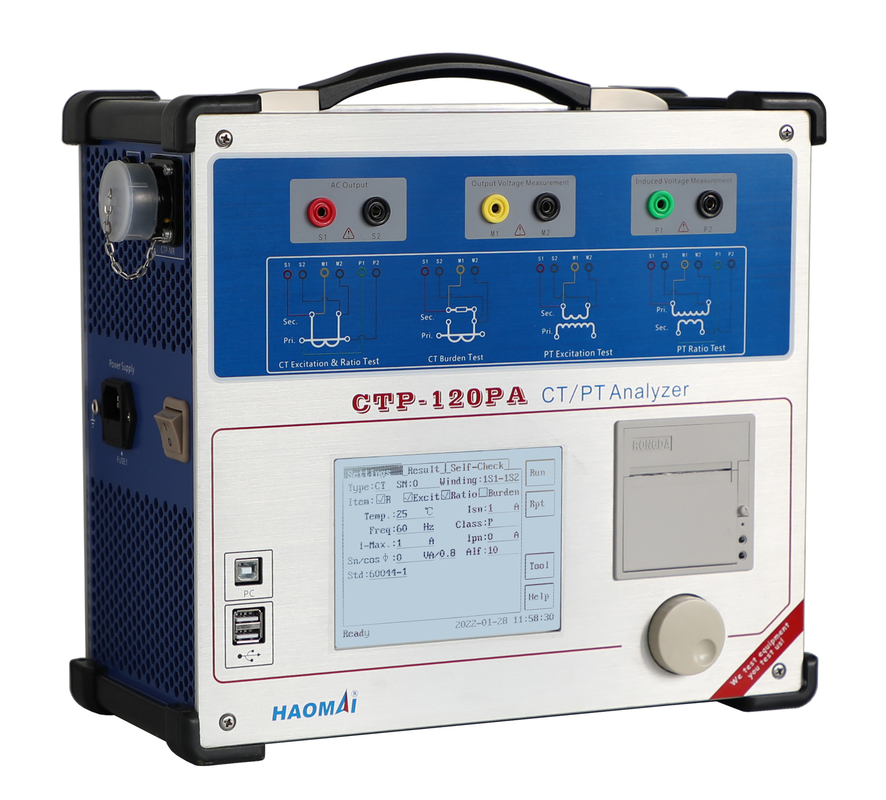

Η συσκευή ανάλυσης ΚΠΜ (Κοινή Πολιτική Μεταφορών)-120PA φορητών και μετασχηματιστών υψηλής ακρίβειας τρεχόντων επιτρέπει όλες τις δοκιμές που προβλέπονται από τα διεθνή πρότυπα σε CTs και επαγωγικό VTs.

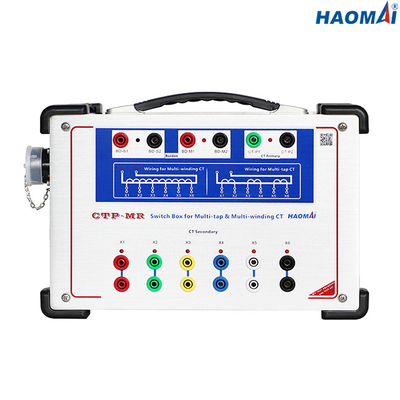

Για τις δοκιμές CT, το όργανο μπορεί να συνδεθεί άμεσα μέχρι 6 βρύσες μέσω του κιβωτίου διακοπτών πολυ-βρυσών. Κατά αυτόν τον τρόπο η σύνδεση στη συσκευή υπό δοκιμή αυτό έχει εκτελέσει μόνο έναν χρόνο χωρίς την ανάγκη περαιτέρω χειρωνακτικής λειτουργίας.

Το ΚΠΜ (Κοινή Πολιτική Μεταφορών)-120PA μπορεί να χρησιμοποιηθεί ως αυτόνομη μονάδα ή μπορεί να είναι με έλεγχο από υπολογιστή. Μπορεί να συνδεθεί με ένα PC μέσω του λιμένα USB. Στο με έλεγχο από υπολογιστή τρόπο, τα αρχεία δοκιμής μπορούν να διαβαστούν από τη μνήμη ΚΠΜ (Κοινή Πολιτική Μεταφορών)-120PA'S, ή οι δοκιμές CT μπορούν να οργανωθούν από το PC. Το ΚΠΜ (Κοινή Πολιτική Μεταφορών)-120PA έρχεται με το λογισμικό PC ΚΠΜ (Κοινή Πολιτική Μεταφορών). Το λογισμικό PC ΚΠΜ (Κοινή Πολιτική Μεταφορών) μπορεί να χρησιμοποιηθεί για να εξετάσει έναν τρέχοντα μετασχηματιστή ή ο μετασχηματιστής τάσης άμεσα από ένα PC, να παραγάγει αυτόματα τα αποτελέσματα της δοκιμής, διάβασε τα αρχεία δοκιμής από τη μνήμη ΚΠΜ (Κοινή Πολιτική Μεταφορών)-120PA'S, και σώζει τα αρχεία δοκιμής με το σχήμα του Word.

Το όργανο στεγάζεται σε ένα μεταφερόμενο κιβώτιο, το οποίο παρέχεται μια κάλυψη και οι λαβές για την ευκολία της μεταφοράς.

Κύρια χαρακτηριστικά γνωρίσματα

●Ικανός να εξετάσει την προστασία CTs, που μετρά CTs, την κατηγορία CTs TP και το επαγωγικό PTS

●Καμπύλη χαρακτηριστικού και λάθους διέγερσης δοκιμής βασισμένη στη χαμηλής συχνότητας αρχή μέτρησης

●Αναλογία μέτρου, πολικότητα, αναλογία λάθος και λάθος μετατοπίσεων φάσης βασισμένο στη μέθοδο τάσης

●Ικανός την πολυ-αναλογία CTs αυτόματα χωρίς την ανάγκη για

●Υιοθετήστε το κατοχυρωμένο με δίπλωμα ευρεσιτεχνίας πολυσύνθετο περιστροφικό ποντίκι για να αντικαταστήσετε το αριθμητικό πληκτρολόγιο

●Υιοθετήστε 5,7 ίντσες οθόνης LCD για την επίδειξη

●Υιοθετήστε DSP, το ΒΡΑΧΊΟΝΑ και το ενσωματωμένο σύστημα λειτουργίας LINUX

●Και τοπική εξέταση και μακρινή δοκιμή PC διαθέσιμες

●Υψηλότερη ακρίβεια μέτρησης: 0,05%

●Αποτελέσματα της δοκιμής τυπωμένων υλών άμεσα από τον ενσωματωμένο θερμικό εκτυπωτή

●Μικρός και ελαφρύς (λίβρες 9kg/19,84) για την εύκολη μεταφορά

Τεχνικά στοιχεία

●Πρότυπα δοκιμής: IEC61869-2 (IEC60044-1,60044-6), IEC61869-3 (IEC60044-2), IEEE/ANSI C57.13

●Μέγιστη μέτρηση τάσης γονάτων: 40kV

●Σειρά παραγωγής:

τάση: 0~180V (RMS)

ρεύμα: 0~12A (RMS), 36A (τιμή κορυφής)

●Ακρίβεια μέτρησης τάσης: ±0.05%

●Αναλογία μέτρηση CT:

σειρά: 1~30000

ακρίβεια: ±0.05%

●Αναλογία μέτρηση PT:

σειρά: 1~10000

ακρίβεια: ±0.05%

●Μέτρηση φάσης:

ακρίβεια: ±2min

ψήφισμα: 0.01min

●Δευτεροβάθμια μέτρηση αντίστασης τυλίγματος:

σειρά: 0~300Ω

ακρίβεια: 0.1%±1mΩ

●Μέτρηση φορτίων:

σειρά: 0~300VA

ακρίβεια: 0.1%±0.1VA

●Ικανότητα μνήμης: >3000 αποτελέσματα της δοκιμής ομάδων

●Παροχή ηλεκτρικού ρεύματος

●Περιβαλλοντικές συνθήκες

●Διάφορος

Η συσκευή ανάλυσης ΚΠΜ (Κοινή Πολιτική Μεταφορών)-120PA φορητών και μετασχηματιστών υψηλής ακρίβειας τρεχόντων είναι ένα ισχυρό εργαλείο για όλες τις δοκιμές CTs και επαγωγικού VTs.
