Ελαφριά δοκιμή καθορισμένο 40kV μετασχηματιστών οργάνων CT PT με το κιβώτιο διακοπτών Multitap

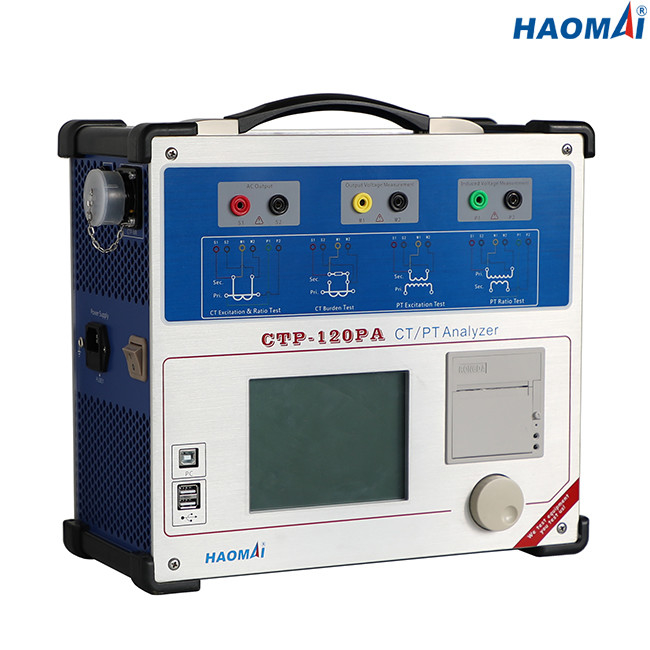

Συσκευή ανάλυσης CT & VT με το κιβώτιο διακοπτών πολυ-βρυσών

Πρότυπο: ΚΠΜ (κοινή πολιτική μεταφορών)-120PA

Η συσκευή ανάλυσης ΚΠΜ (Κοινή Πολιτική Μεταφορών)-120PA CT & VT είναι μια ελαφριά και φορητή μονάδα ικανή και τους τρέχοντες μετασχηματιστές και τους μετασχηματιστές τάσης.

Λιγότερο από σε 9kg (19,84 λίβρες) το ΚΠΜ (Κοινή Πολιτική Μεταφορών)-120PA είναι μια ιδιαίτερα φορητή μονάδα που προσφέρει επίσης την ακρίβεια στη δοκιμή. Ικανό την αντίσταση κορεσμού, αναλογίας, πολικότητας και τυλίγματος στους τρέχοντες μετασχηματιστές, το ΚΠΜ (Κοινή Πολιτική Μεταφορών)-120PA μπορεί επίσης να χρησιμοποιηθεί για τη δοκιμή της τάσης κατηγορίας δοσολογίας και προστασίας/των πιθανών μετασχηματιστών.

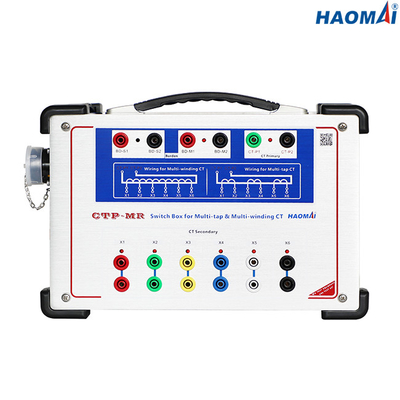

Η συσκευή ανάλυσης ΚΠΜ (Κοινή Πολιτική Μεταφορών)-120PA CT & VT παρέχει μια ελεγχόμενη μικροεπεξεργαστής μεταβλητή τάση και μια τρέχουσα παραγωγή μαζί με την ενοργάνωση ακρίβειας για αυτόματα να εξετάσει ενιαία και την πολυ-αναλογία CTs και VTs. Το εξοπλισμένο κιβώτιο διακοπτών πολυ-βρυσών κάνει την πολυ-βρύση CTs δοκιμής εύκολο. Θα συνδέσει άμεσα με την πολυ-αναλογία CT και θα εκτελέσει την αναλογία δοκιμές σε όλες τις βρύσες με την ώθηση ενός κουμπιού και χωρίς μεταβαλλόμενους μολύβδους. Αυτό θα μειώσει πολύ τον εξεταστικό χρόνο.

Η συσκευή ανάλυσης ΚΠΜ (Κοινή Πολιτική Μεταφορών)-120PA CT & VT μπορεί να ελεγχθεί μέσω της υψηλής ανάλυσης και του φωτός του ήλιου της 5,7 την επίδειξη οθόνης ίντσας TFT LCD. Αυτή η διεπαφή επιτρέπει στο χρήστη για να εκτελέσει τη δοκιμή γρήγορα και εύκολα χρησιμοποιώντας το κατοχυρωμένο με δίπλωμα ευρεσιτεχνίας πολυσύνθετο περιστροφικό ποντίκι.

Η συσκευή ανάλυσης ΚΠΜ (Κοινή Πολιτική Μεταφορών)-120PA CT & VT μπορεί επίσης να ελεγχθεί μέσω ενός lap-top που τρέχει το λογισμικό δοκιμής ΚΠΜ (Κοινή Πολιτική Μεταφορών) βασισμένο στο λειτουργικό σύστημα παραθύρων.

Κύρια χαρακτηριστικά γνωρίσματα

●Ικανός να εξετάσει την προστασία CTs, που μετρά CTs, κατηγορία CTs και επαγωγικό VTs TP

●Καμπύλη χαρακτηριστικού και λάθους διέγερσης δοκιμής βασισμένη στη χαμηλής συχνότητας αρχή μέτρησης

●Αναλογία μέτρου, πολικότητα, αναλογία λάθος και λάθος μετατοπίσεων φάσης βασισμένο στη μέθοδο τάσης

●Ικανός την πολυ-αναλογία CTs αυτόματα χωρίς την ανάγκη για

●Υιοθετήστε το κατοχυρωμένο με δίπλωμα ευρεσιτεχνίας πολυσύνθετο περιστροφικό ποντίκι για να αντικαταστήσετε το αριθμητικό πληκτρολόγιο

●Υιοθετήστε την οθόνη 5,7 ίντσας LCD για την επίδειξη

●Υιοθετήστε DSP, το ΒΡΑΧΊΟΝΑ και το ενσωματωμένο σύστημα λειτουργίας LINUX

●Και τοπική εξέταση και μακρινή δοκιμή PC διαθέσιμες

●Υψηλότερη ακρίβεια μέτρησης: 0.05%

●Αυτόματη απομαγνήτιση του CT

●Αποτελέσματα της δοκιμής τυπωμένων υλών άμεσα από τον ενσωματωμένο θερμικό εκτυπωτή

●Μικρός και ελαφρύς (λίβρες 9kg/19,84) για την εύκολη μεταφορά

Τεχνικά στοιχεία

●Πρότυπα δοκιμής: IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13

●Μέγιστη μέτρηση τάσης γονάτων: 40kV

●Σειρά παραγωγής:

τάση: 0~180V (RMS)

ρεύμα: 0~12A (RMS), 36A (τιμή κορυφής)

●Ακρίβεια μέτρησης τάσης: ±0.05%

●Αναλογία μέτρηση CT:

σειρά: 1~30000

ακρίβεια: ±0.05%

●Αναλογία μέτρηση PT:

σειρά: 1~10000

ακρίβεια: ±0.05%

●Μέτρηση φάσης:

ακρίβεια: ±2min

ψήφισμα: 0.01min

●Δευτεροβάθμια μέτρηση αντίστασης τυλίγματος:

σειρά: 0~300Ω

ακρίβεια: 0.1%±1mΩ

●Μέτρηση φορτίων:

σειρά: 0~300VA

ακρίβεια: 0.1%±0.1VA

●Ικανότητα μνήμης: >3000 αποτελέσματα της δοκιμής ομάδων

●Παροχή ηλεκτρικού ρεύματος

●Περιβαλλοντικές συνθήκες

●Διάφορος

●Ασφάλειες προτύπου, ηλεκτρομαγνητική συμβατότητα

Η συσκευή ανάλυσης ΚΠΜ (Κοινή Πολιτική Μεταφορών)-120PA CT & VT είναι ένα ιδανικό και μοναδικό εργαλείο δοκιμής για την ενιαίες αναλογία και την πολυ-αναλογία CTs, καθώς επίσης και για τη δοκιμή επαγωγικό VTs.
