εξοπλισμός δοκιμής τρεχόντων μετασχηματιστών 120V 60Hz, φορητή συσκευή ανάλυσης VT CT

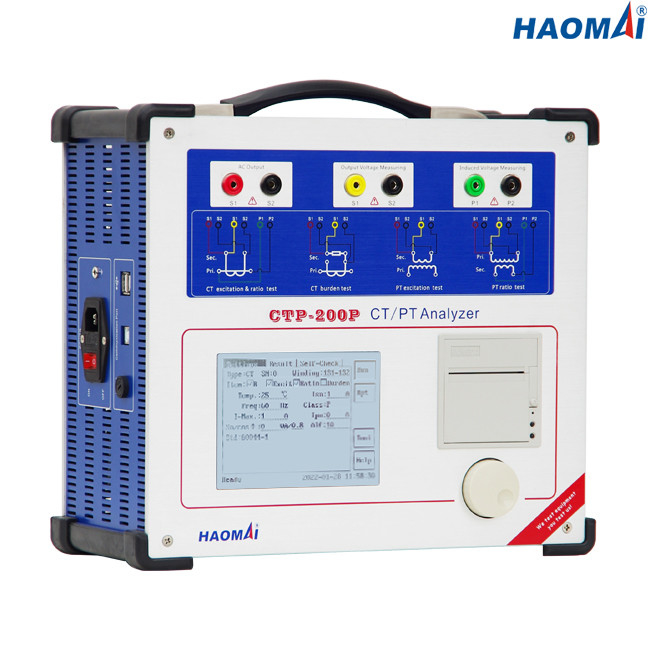

Φορητό σύνολο δοκιμής τρεχόντων μετασχηματιστών

Πρότυπο: ΚΠΜ (κοινή πολιτική μεταφορών)-200P

Η φορητή δοκιμή καθορισμένο ΚΠΜ (Κοινή Πολιτική Μεταφορών)-200P τρεχόντων μετασχηματιστών έχει ως σκοπό να μετρήσει αυτόματα τις σχετικές παραμέτρους του τρέχοντος μετασχηματιστή (CT), όπως το χαρακτηριστικό διέγερσης, η αναλογία στροφών, η πολικότητα, η αντίσταση τυλίγματος, διαποτισμένο και ακόρεστο inductivity, remanence το ποσοστό ροής, ο περιοριστικός παράγοντας ακρίβειας (ALF) ή ο παράγοντας ασφάλειας οργάνων (FS), το δευτεροβάθμιο φορτίο κ.λπ.

Το ΚΠΜ (Κοινή Πολιτική Μεταφορών)-200P επιτρέπει επίσης την προσομοίωση της αναλογίας, της δευτεροβάθμιας χρονικής σταθεράς, ALF και FS στο ελεύθερο διευθετήσιμο φορτίο και του αρχικού ρεύματος επίσης μετά από τη δοκιμή με τα καθορισμένα αποτελέσματα της δοκιμής.

Η φορητή δοκιμή καθορισμένο ΚΠΜ (Κοινή Πολιτική Μεταφορών)-200P τρεχόντων μετασχηματιστών υποστηρίζει επίσης τη δοκιμή μετασχηματιστών τάσης (VT). Η αναλογία, η πολικότητα, το χαρακτηριστικό διέγερσης και η αντίσταση τυλίγματος του VT μπορούν να εξεταστούν.

Η φορητή δοκιμή καθορισμένο ΚΠΜ (Κοινή Πολιτική Μεταφορών)-200P τρεχόντων μετασχηματιστών είναι τραχιά και άνοση στην ηλεκτρική παρέμβαση θορύβου στους υποσταθμούς υψηλής τάσης.

Κύρια χαρακτηριστικά γνωρίσματα

●Ικανός να εξετάσει την προστασία CTs, που μετρά CTs, PR/PX CTs, TPS/TPX/TPY/TPZ CTs και επαγωγικό VTs που καθορίζονται σε iec61869-2, iec60044-1,60044-6, iec61869-3, iec60044-2, IEEE/ANSI C57.13

●Καμπύλη χαρακτηριστικού και λάθους διέγερσης δοκιμής βασισμένη στη χαμηλής συχνότητας αρχή μέτρησης

●Αναλογία μέτρου, πολικότητα, αναλογία λάθος και λάθος μετατοπίσεων φάσης βασισμένο στη μέθοδο τάσης

●Υιοθετήστε το κατοχυρωμένο με δίπλωμα ευρεσιτεχνίας πολυσύνθετο περιστροφικό ποντίκι για να αντικαταστήσετε το αριθμητικό πληκτρολόγιο

●Αναγνώσιμη οθόνη 5,7 inche LCD φωτός του ήλιου για την επίδειξη

●Υιοθετήστε DSP, το ΒΡΑΧΊΟΝΑ και το ενσωματωμένο σύστημα λειτουργίας LINUX

●Και τοπική εξέταση και μακρινή δοκιμή PC διαθέσιμες

●Υψηλότερη ακρίβεια μέτρησης: 0.05%

●Το μέγιστο εξέτασε την τάση γόνατο-σημείου του CT μέχρι 40kV

●Εκτελεί τις δευτεροβάθμιες δοκιμές φορτίων

●Αυτόματη απομαγνήτιση του CT

●Αποτελέσματα της δοκιμής τυπωμένων υλών άμεσα από τον ενσωματωμένο θερμικό εκτυπωτή

●Μικρός και ελαφρύς (λίβρες 9kg/19,84) για την εύκολη μεταφορά

Τεχνικά στοιχεία

●Πρότυπα δοκιμής: IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13

●Μέγιστη μέτρηση τάσης γονάτων: 40kV

●Σειρά παραγωγής:

τάση: 0~180V (RMS)

ρεύμα: 0~12A (RMS), 36A (τιμή κορυφής)

●Ακρίβεια μέτρησης τάσης: ±0.05%

●Αναλογία μέτρηση CT:

σειρά: 1~30000

ακρίβεια: ±0.05%

●Αναλογία μέτρηση PT:

σειρά: 1~10000

ακρίβεια: ±0.05%

●Μέτρηση φάσης:

ακρίβεια: ±2min

ψήφισμα: 0.01min

●Δευτεροβάθμια μέτρηση αντίστασης τυλίγματος:

σειρά: 0~300Ω

ακρίβεια: 0.1%±1mΩ

●Μέτρηση φορτίων:

σειρά: 0~300VA

ακρίβεια: 0.1%±0.1VA

●Ικανότητα μνήμης: >3000 αποτελέσματα της δοκιμής ομάδων

●Παροχή ηλεκτρικού ρεύματος

●Περιβαλλοντικές συνθήκες

●Διάφορος

Το λογισμικό της φορητής δοκιμής καθορισμένο ΚΠΜ (Κοινή Πολιτική Μεταφορών)-200P τρεχόντων μετασχηματιστών είναι σε θέση να τρέξει σε ένα PC με το λειτουργικό σύστημα παραθύρων. Δωρεάν για την αναβάθμιση της έκδοσης λογισμικού.

Η φορητή δοκιμή καθορισμένο ΚΠΜ (Κοινή Πολιτική Μεταφορών)-200P τρεχόντων μετασχηματιστών στεγάζεται σε μια φορητή, περίφραξη αντίστασης κλονισμού και δόνησης με τη λαβή στην πλευρά και με τις ρόδες και την εισελκόμενη λαβή.
