Καθορισμένη ελαφριά παραγωγή 0-12A δοκιμής μετασχηματιστών οργάνων CT PT

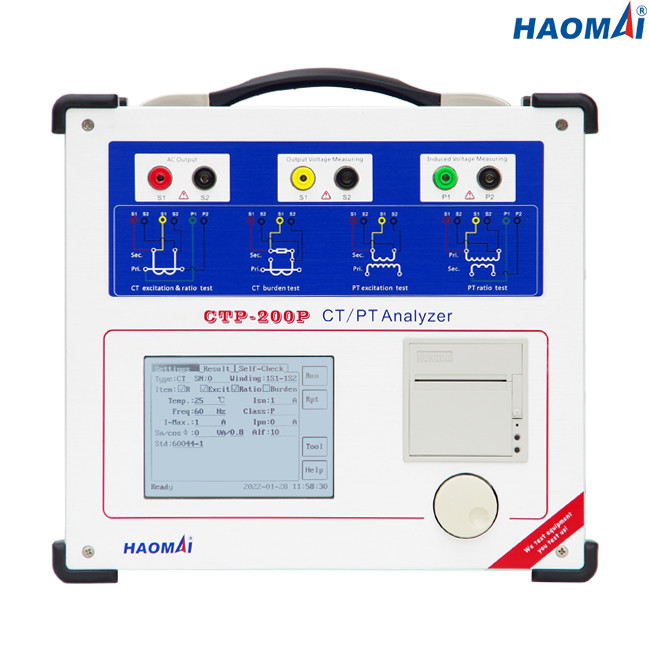

Καθολικός ελεγκτής CT και PT

Πρότυπο: ΚΠΜ (κοινή πολιτική μεταφορών)-200P

Ο καθολικός ελεγκτής ΚΠΜ (Κοινή Πολιτική Μεταφορών)-200P CT και PT είναι ένα ελαφρύ φορητό όργανο τομέων με σκοπό να εξετάσει το CT και PT που εγκαθίστανται σε ένα σύστημα χρησιμότητας. Μπορεί να χρησιμοποιηθεί για πολλές στερεότυπες δοκιμές εργαστηρίων, καθώς επίσης και τη δοκιμή πεδίων.

Ο καθολικός ελεγκτής ΚΠΜ (Κοινή Πολιτική Μεταφορών)-200P CT και PT είναι σε θέση τη δοσολογία CTs, αλλά μπορεί επίσης να εξετάσει την προστασία CTs για το λάθος αναλογίας και φάσης στο κανονικό φορτίο σύμφωνα με τα πρότυπα iec61869-2, iec60044-1,60044-6 και IEEE/ANSI C57.13.

Στον τοπικό τρόπο δοκιμής, ο χειριστής μπορεί να χρησιμοποιήσει το κατοχυρωμένο με δίπλωμα ευρεσιτεχνίας πολυσύνθετο περιστροφικό ποντίκι στο μέτωπο - επιτροπή για να εισαγάγει τις πληροφορίες για το στοιχείο που εξετάζεται. Οι αναγνώσιμες επιδείξεις οθόνης 5,7 ιντσών LCD φωτός του ήλιου οι κλειδωμένες πληροφορίες και τα τελικά αποτελέσματα της δοκιμής.

Για την πλήρως αυτόματη δοκιμή σε ένα PC, κάθε μονάδα ΚΠΜ (Κοινή Πολιτική Μεταφορών)-200P έρχεται με εγκαθιστά την έκδοση του λογισμικού ΚΠΜ (Κοινή Πολιτική Μεταφορών). Το λογισμικό ΚΠΜ (Κοινή Πολιτική Μεταφορών) σχεδιάζεται για να τρέξει σε ένα PC με τα παράθυρα 10 το λειτουργικό σύστημα.

Κύρια χαρακτηριστικά γνωρίσματα

●Ικανός να εξετάσει την προστασία CTs, που μετρά CTs, PR/PX CTs, TPS/TPX/TPY/TPZ CTs και το επαγωγικό PTS

●Καμπύλη χαρακτηριστικού και λάθους διέγερσης δοκιμής βασισμένη στη χαμηλής συχνότητας αρχή μέτρησης

●Αναλογία μέτρου, πολικότητα, αναλογία λάθος και λάθος μετατοπίσεων φάσης βασισμένο στη μέθοδο τάσης

●Υιοθετήστε το κατοχυρωμένο με δίπλωμα ευρεσιτεχνίας πολυσύνθετο περιστροφικό ποντίκι για να αντικαταστήσετε το αριθμητικό πληκτρολόγιο

●Υιοθετήστε 5,7 ίντσες οθόνης LCD για την επίδειξη

●Υιοθετήστε DSP, το ΒΡΑΧΊΟΝΑ και το ενσωματωμένο σύστημα λειτουργίας LINUX

●Και τοπική εξέταση και μακρινή δοκιμή PC διαθέσιμες

●Υψηλότερη ακρίβεια μέτρησης: 0.05%

●Το μέγιστο εξέτασε την τάση γόνατο-σημείου του CT μέχρι 40kV

●Αυτόματη απομαγνήτιση του CT

●Αποτελέσματα της δοκιμής τυπωμένων υλών άμεσα από τον ενσωματωμένο θερμικό εκτυπωτή

●Μικρός και ελαφρύς (λίβρες 9kg/19,84) για την εύκολη μεταφορά

Τεχνικά στοιχεία

●Πρότυπα δοκιμής: IEC61869-2 (IEC60044-1,60044-6), IEC61869-3 (IEC60044-2), IEEE/ANSI C57.13

●Μέγιστη μέτρηση τάσης γονάτων: 40kV

●Σειρά παραγωγής:

τάση: 0~180V (RMS)

ρεύμα: 0~12A (RMS), 36A (τιμή κορυφής)

●Ακρίβεια μέτρησης τάσης: ±0.05%

●Αναλογία μέτρηση CT:

σειρά: 1~30000

ακρίβεια: ±0.05%

●Αναλογία μέτρηση PT:

σειρά: 1~10000

ακρίβεια: ±0.05%

●Μέτρηση φάσης:

ακρίβεια: ±2min

ψήφισμα: 0.01min

●Δευτεροβάθμια μέτρηση αντίστασης τυλίγματος:

σειρά: 0~300Ω

ακρίβεια: 0.1%±1mΩ

●Μέτρηση φορτίων:

σειρά: 0~300VA

ακρίβεια: 0.1%±0.1VA

●Ικανότητα μνήμης: >3000 αποτελέσματα της δοκιμής ομάδων

●Παροχή ηλεκτρικού ρεύματος

●Περιβαλλοντικές συνθήκες

●Διάφορος

Ο καθολικός ελεγκτής ΚΠΜ (Κοινή Πολιτική Μεταφορών)-200P CT και PT είναι ισχυρό και αξιόπιστο εργαλείο για τους μηχανικούς για να εξετάσει τους μετασχηματιστές τρεχόντων μετασχηματιστών και τάσης στους υποσταθμούς.
